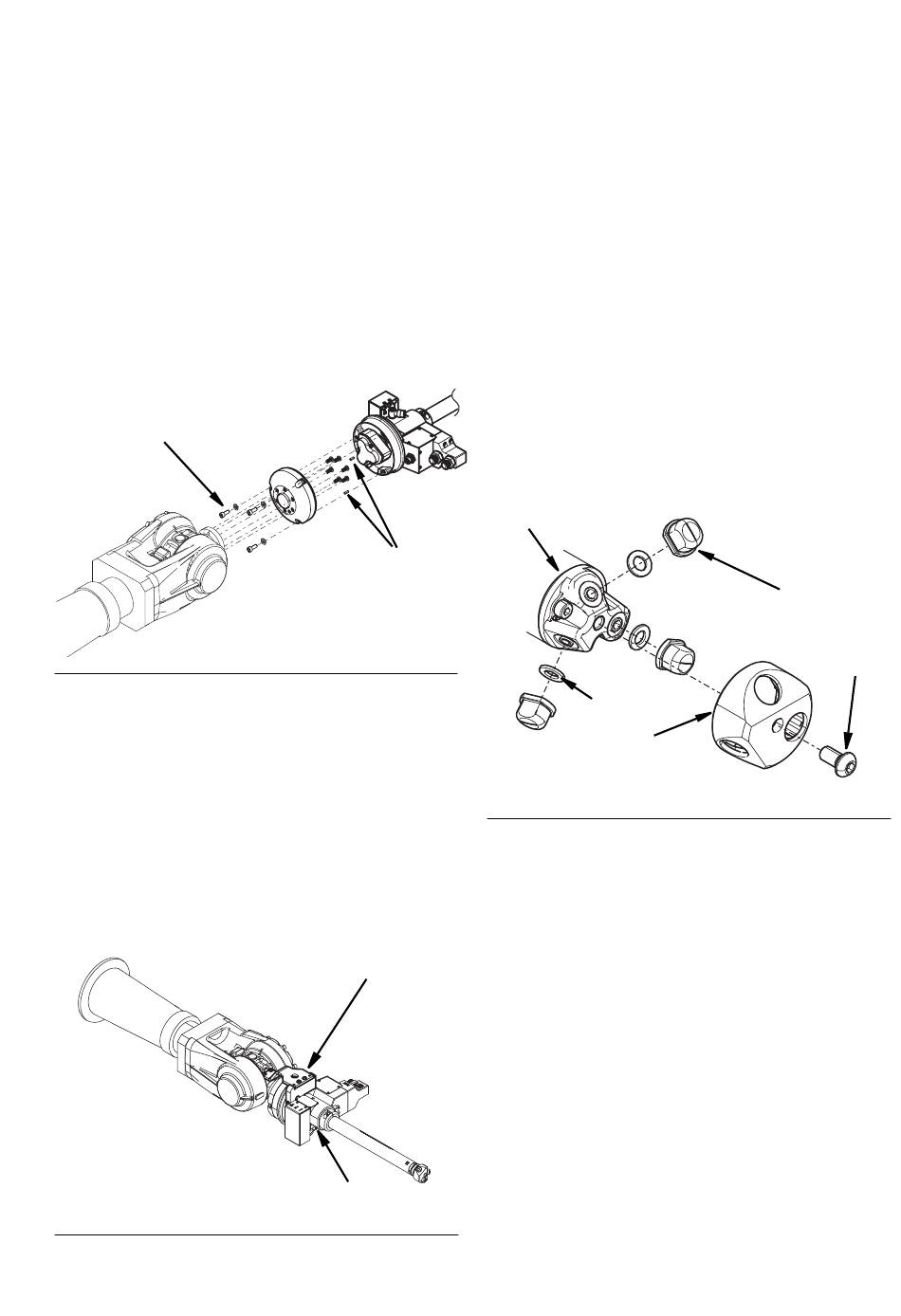

Roboter-Montageflansch
1. Befestigen Sie den Montageflansch mit den
erforderlichen Schrauben, die im Montagesatz
Switch 3D-Pistole enthalten sind, an der sechsten
Achse des Roboters.
2. Der Montageflansch wird dann mit drei
Innensechskantschrauben M6x20 am Gehäuse
der Switch 3D-Pistole befestigt. Mit 11,1 N•m
(98,2 in-lbs) festziehen. Es ist darauf zu achten,
dass die mit dem Bausatz mitgelieferten 6-mm-
Führungsstifte an den richtigen Positionen
eingesetzt werden. Siehe A
M6 x 20
Innensechskantschrauben
A . 2
BB
Verdrehsicherungsbügel
Nachdem die Switch 3D-Pistole am Roboter montiert
wurde, müssen die Verdrehsicherungsbügel mit den
Sechskantschrauben am Schwenkgehäuse (619) und
am Befestigungspunkt am Roboter befestigt werden.
Die exakte Montage der Verdrehsicherungsbügel hängt
vom verwendeten Roboter und dem verwendeten
Bausatz ab. Ein Installationsbeispiel finden Sie in
A . 3, die Teilenummer der Schwenkkammer auf
BB
Seite 28.
A . 3
BB
3A8131B
. 2.
BB
6-mm-Führungsstifte
Verdrehsicherungsbügel
Schwenkkammer
Düsen
HINWEIS: Die Düsen sind nicht im Lieferumfang der
Switch 3D-Pistole enthalten und müssen entsprechend
den Kundenspezifikationen separat erworben werden.
Verschiedene optionale Düsengrößen finden Sie
unter Düsensätze Seite 31.
1. Setzen Sie drei Düsenpackungsdichtungen (303) in
die passenden Aussparungen des Düsenkopfes
(301) ein.
2. Die Düsen (302) müssen in die Düsenkappe (305)
eingesetzt werden, wobei darauf zu achten ist,
dass die Düse in der Düsenkappe verkeilt ist.
3. Die Düsenkappe mit den eingesetzten Düsen
muss mit der Sechskantschraube M6 (306) in
der Mitte der Kappe fest mit dem Düsenkopf (301)
verbunden werden. Mit 3,3 N•m (29,2 in-lbs)
festziehen. Siehe A
301
303
305
A . 4
BB
Kabelanschlüsse
HINWEIS: Kabel und Schläuche werden erst
angebracht, nachdem die Switch 3D-Pistole
an den Roboter geschraubt wurde.
Schließen Sie das Kabel (1001 oder 1002) an die
Switch 3D-Pistole an und verbinden Sie dann das
andere Ende des Kabels, indem Sie die entsprechenden
Verbindungen mit dem Steuerschrank des Roboters
herstellen. Siehe A . 5.
BB
Den Kabeltyp, der für Ihren Switch 3D Pistole-Modus
benötigt wird, finden Sie unter Modelle Tabellenseite 3.
Installation
. 4.
BB
302
306
