Graco Switch 17V558 Anleitung, Teile Seite 19

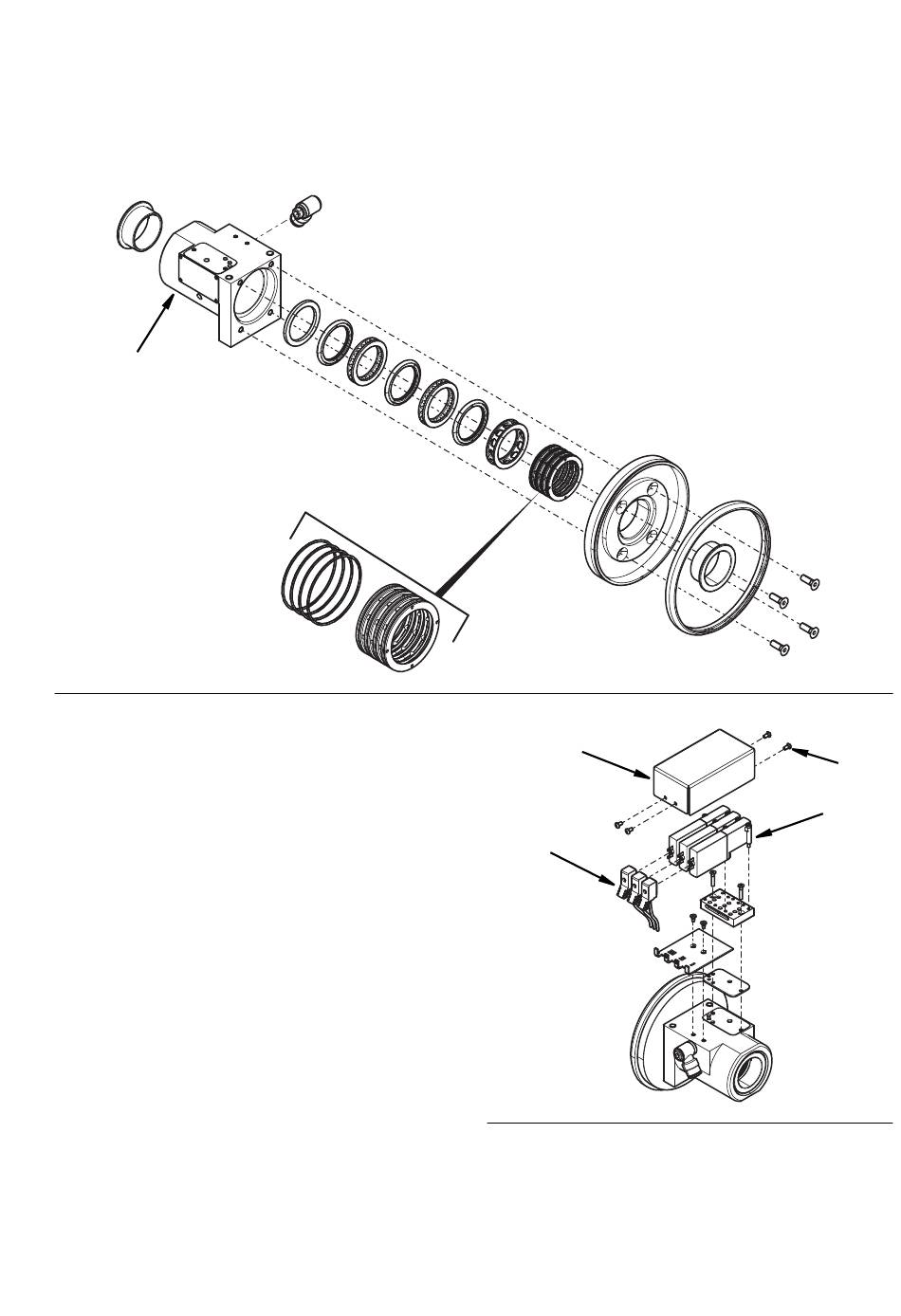

11. Alle Innenteile und Dichtungen können jetzt
aus dem Schwenkgehäuse (619) entfernt werden.
Alle internen Dichtungen und Dichtringe sollten
ersetzt werden, wenn die Schwenkkammer
demontiert wird. Siehe A
619
A . 19
BB
12. Auf die Magnetventile und den Verteiler kann
man zugreifen, indem der Deckel (612) und
die vier M3-Schrauben (611) entfernt werden.
Die Kabelanschlüsse (723) können gelöst und
die Magnetventile (613) mit den angebrachten
Schrauben entfernt werden. Siehe A
Wenn alle Teile entfernt sind, reinigen Sie alle Teile,
die wieder verwendet werden sollen. Reinigen Sie
die Teile mit einem für das jeweilige Teil passenden
Lösungsmittel. Entsorgen Sie Teile, die für den
Wiederzusammenbau nicht benötigt werden.
HINWEIS: Siehe Teile Seite 24 für zusätzliche
Informationen und Ersatzteilnummern.
3A8131B
. 19.
BB
. 20.
BB
612
723
A . 20
BB
Reparatur
611
613
19
