Switch 3D-Pistole-Baugruppe

HINWEIS: Stellen Sie vor dem Zusammenbau sicher,
dass alle Ersatzteile verfügbar sind und andere Teile
gründlich gereinigt wurden. Geeignete Schmiermittel
und Gewindesicherungsmittel sollten ebenfalls
verfügbar sein.

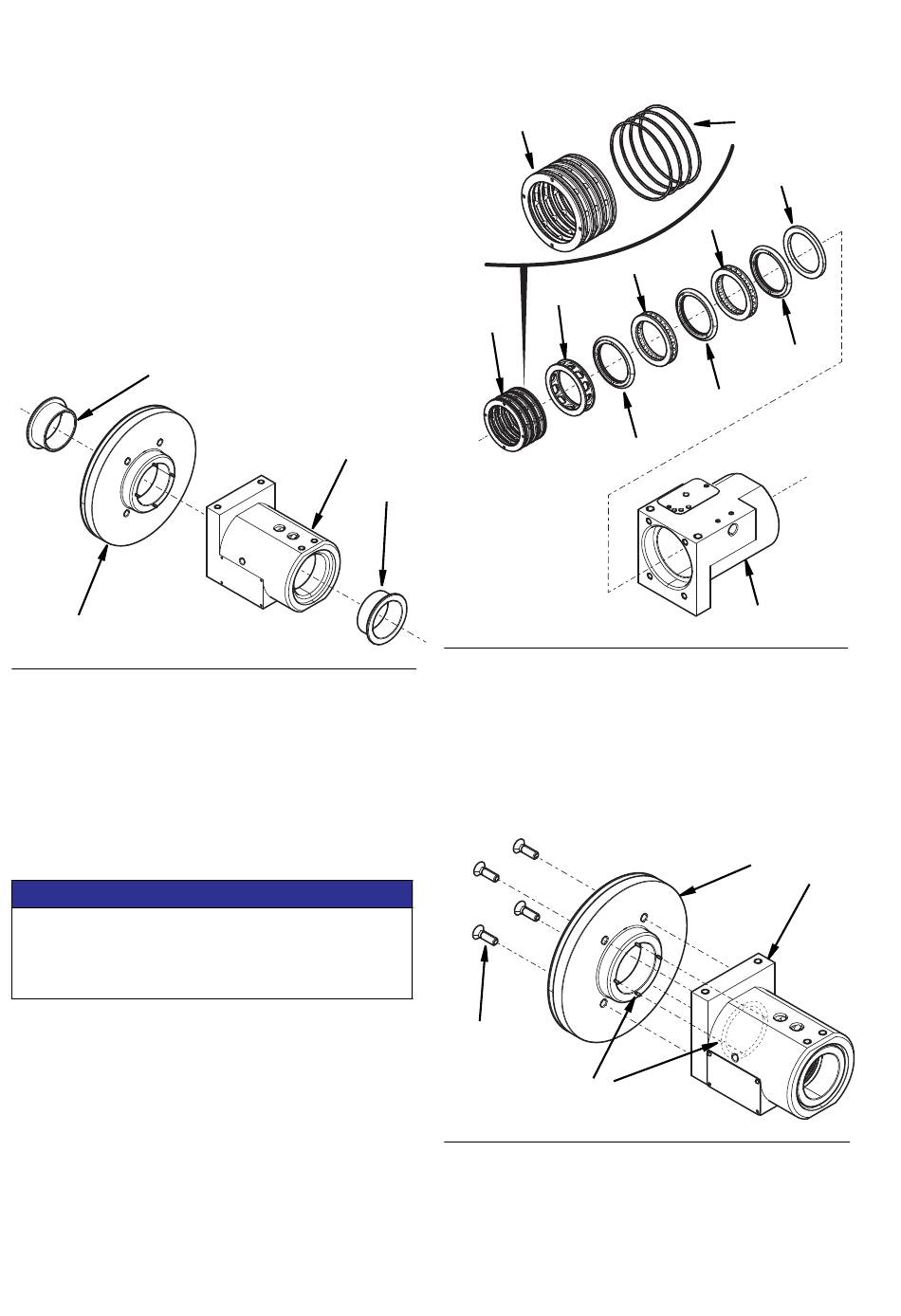

1. Tragen Sie ein leichtes Schmiermittel auf alle
Dichtungen und O-Ringe auf, bevor Sie diese auf
die Innenteile des Schwenkgehäuses montieren.
Flanschlager (602) in Schwenkgehäuse (619) und
Lagergehäuse (604) einsetzen. Siehe A
602
604
A . 21
BB
2. Setzen Sie alle Teile vorsichtig und rechtwinklig in
das Schwenkgehäuse ein, wie in A
(606) müssen am Luftverteilerring (605) montiert
werden, bevor sie in die Schwenkgehäusebohrung
eingesetzt werden. Stellen Sie sicher, dass
alle Dichtungen und die Bohrung des
Schwenkgehäuses vor der Montage leicht
geschmiert wurden. Siehe A
ACHTUNG
Die Kanten der verschiedenen Teile sind scharf
und können die Bohrung des Schwenkgehäuses
beschädigen, wenn sie nicht korrekt eingesetzt
werden.
20
. 21.
BB
619
602
. 22. O-Ringe
BB
. 22.
BB
605
607
605
A . 22
BB
3. Verbinden Sie das Lagergehäuse (604) mit
dem Schwenkgehäuse (619) mithilfe der vier
M5-Schrauben (601). Mit 3,3 N•m (29,2 in-lbs)
festziehen. Beachten Sie, dass die vier Stifte im
Lagergehäuse optimal ausgerichtet sind und in
die vier Löcher im Luftringverteileradapter (605)
eingreifen. Siehe A
601
Ausrichten von Stiften
mit Bohrungen in (605)
A . 23
BB
4. Die Anschlussgehäuse-Baugruppe ist mit vier
M5-Schrauben (716) am Schwenkgehäuse
befestigt. Mit 6,5 N•m (57,5 in-lbs) festziehen.
606
610
609
609
608
608
608
619
. 23.
BB
604
