Reparatur

Um ernsthafte Verletzungen durch unter Druck
stehendes Material zu vermeiden, entlasten Sie den
Druck, bevor Sie das Gerät reinigen, überprüfen oder
warten.

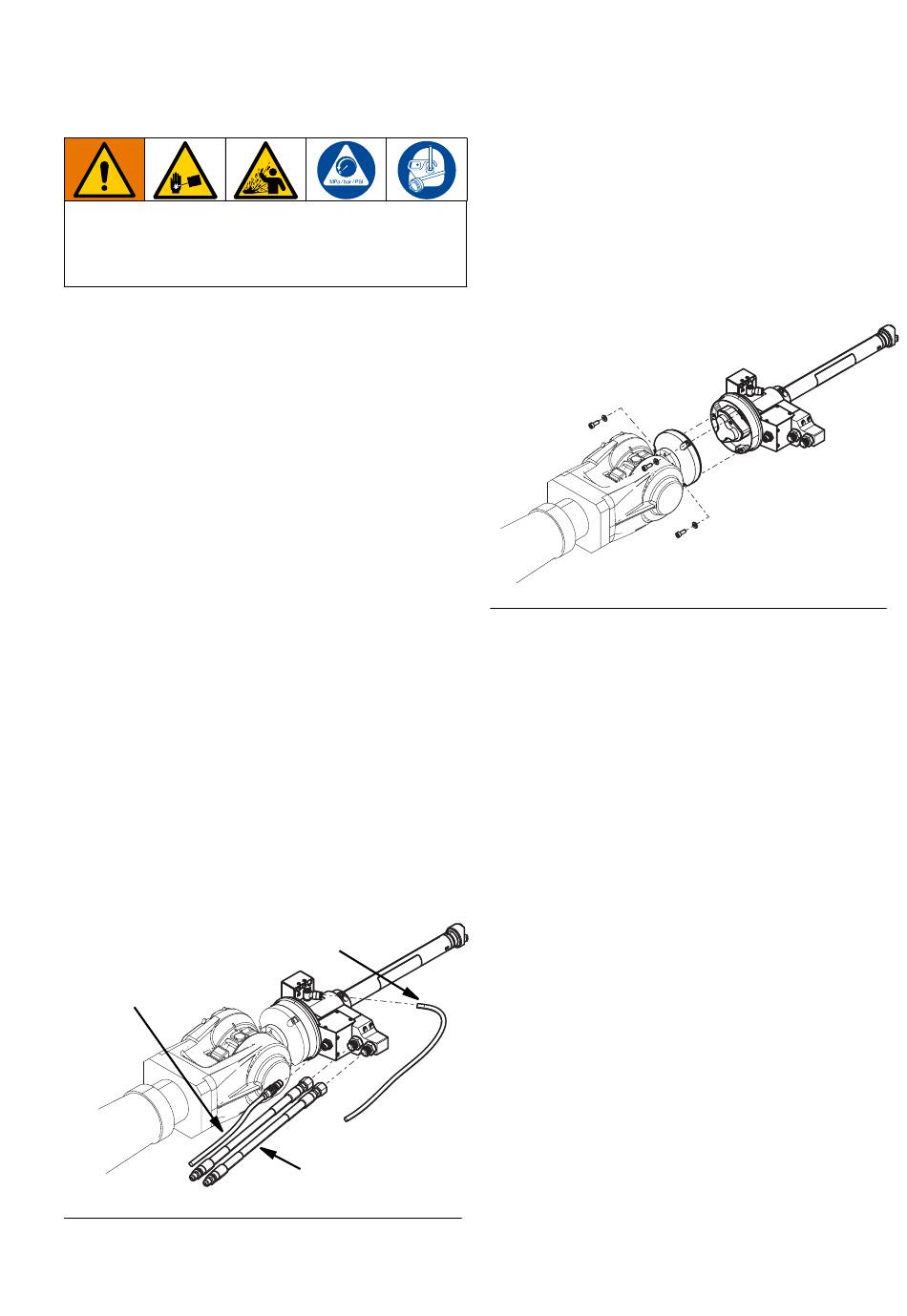

Entfernen der Switch 3D-Pistole
vom Roboter zur Reparatur
HINWEIS: Reinigen Sie die Switch 3D-Pistole, den
Roboter und alle Teile, die sie umgeben, bevor Sie
die Switch 3D-Pistole entfernen.
1. Stellen Sie sicher, dass Luft- und Materialdruck
entlastet sind.
a. Spülen der Switch 3D-Pistole auf Seite 11
durchführen.
b. Druckentlastung auf Seite 11 durchführen.
2. Nehmen Sie den Materialzuführschlauch und
den Materialrücklaufschlauch ab. Zum Lösen
der Hochdruckschlauchverbindung immer zwei
Schraubenschlüssel verwenden. Siehe A
3. Nehmen Sie den 8-mm-Luftschlauch ab. Siehe
A . 7.
BB
4. Lösen Sie die Kabelanschlüsse, indem Sie
entweder die Verschraubung am 5-poligen
Kabelanschluss (1001) abschrauben oder die
Verriegelungshülse am 18-poligen Kabelanschluss
(1002) zurückziehen. Siehe A
Vom Kunden bereitgestellter
8-mm-Luftschlauch.
1001 oder
1002
A . 7
BB
3A8131B
. 7.
BB
. 7.
BB
Vom Kunden
bereitgestellte
Materialschläuche
5. Entfernen Sie die Schrauben, mit denen
das Schwenkgehäuse (619) am
Verdrehsicherungsbügel befestigt ist.
6. Lösen Sie die drei Schrauben, mit denen die
Switch 3D-Pistole am Roboter-Montageflansch
befestigt ist. Siehe A
A . 8
BB
7. Die Switch 3D Pistole kann nun vom Roboter
entfernt werden.
Demontage der
Switch 3D-Pistole
Die Switch 3D-Pistole kann nach dem Entfernen vom
Roboter demontiert werden. Siehe Entfernen der
Switch 3D-Pistole vom Roboter zur Reparatur.
1. Entfernen Sie die Düsenkopfbaugruppe.
a. Entfernen Sie die Düsenkappe (305/306)
mit angebrachten Düsen (302), indem Sie
die M6-Kopfschraube (307) entfernen.
b. Die Düsenpackung (303) kann dann
abgenommen werden. Siehe A
Reparatur
. 8.
BB
. 9
BB
