Schlauchanschlüsse; Dichtheitsprüfung Und Ansaugen Zur Verwendung - Graco Switch 17V558 Anleitung, Teile

Installation
A . 5
BB
Schlauchanschlüsse
ACHTUNG
Nur Druckluftfittings verwenden, die für eine
Temperatur zugelassen sind, die größer oder gleich
der Betriebstemperatur des Materialausgabesystems
sind. Druckluftfittings, die nur für niedrigere
Temperaturen zugelassen sind, können schmelzen
und die Switch 3D-Pistole beschädigen.

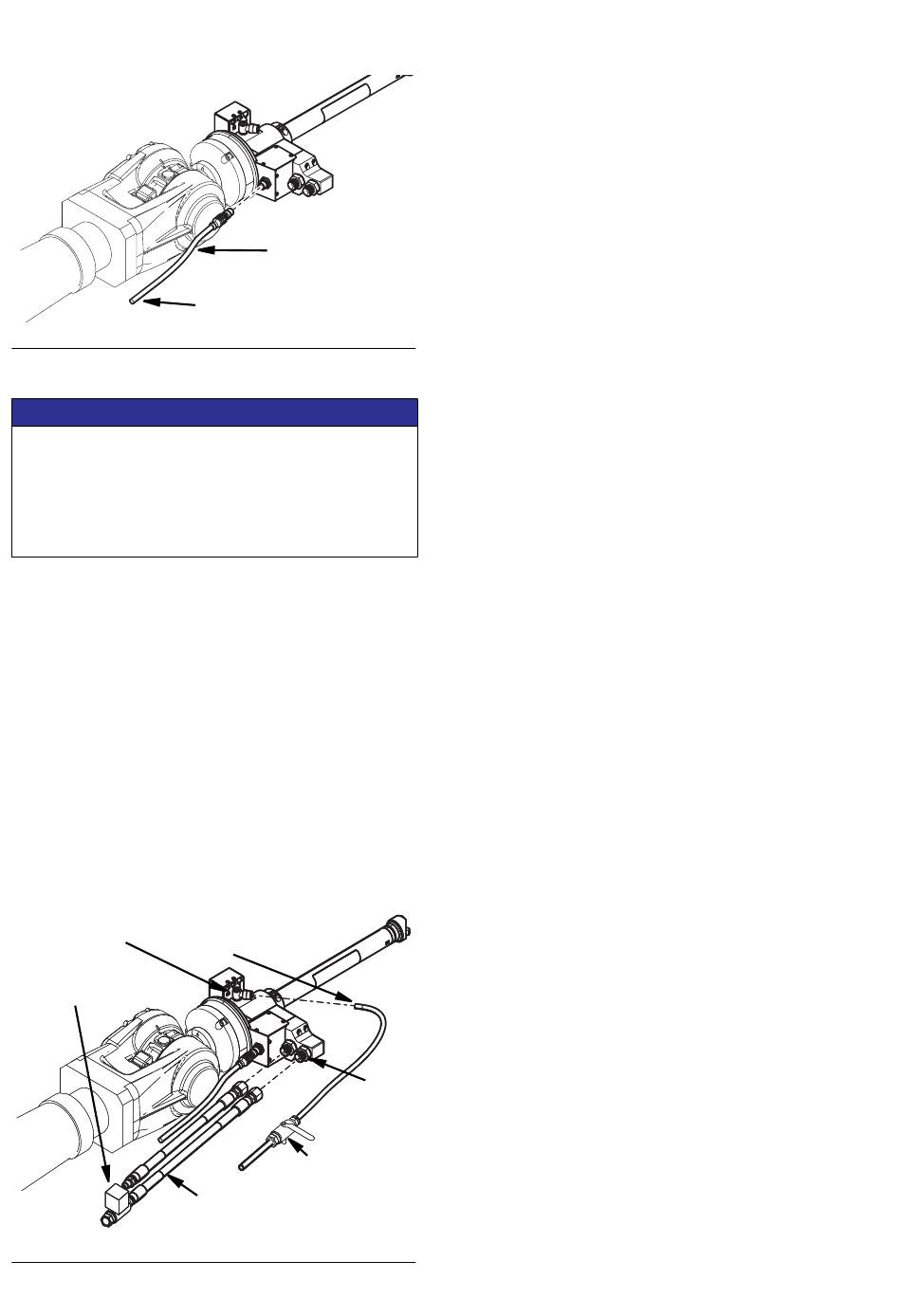

Die Luftzufuhr wird an die Switch 3D-Pistole mit einem
8-mm-Polyurethanschlauch an den
Winkel-Schwenkanschluss (620) an der Seite des
Schwenkgehäuses (619) angeschlossen. Der Kunde
muss ein Entlüftungsventil zwischen Luftzufuhr und
Switch 3D Pistole-Anschluss installieren. Siehe A
Die Materialzu- und -rücklaufschläuche verwenden
3/8 BSPP-Anschlüsse. Der Materialzufuhrschlauch
wird an den mit „Einlass" gekennzeichneten Anschluss
angebracht. Der Materialrücklaufschlauch wird an den
mit „Rücklaufeinlass 2" gekennzeichneten Anschluss
angeschlossen. (Wenn keine Zirkulation gewählt wird,
wird der Anschluss für den Rücklaufeinlass 2 mit einem
3/8 BSPP-Stopfen (132879) verschlossen. Bei Auswahl
von dualen Materialien sind beide Verbindungen
Eingänge (kein Rücklauf möglich). Siehe A
Vom Kunden bereitgestellter
620
8-mm-Luftschlauch.
Vom Kunden
bereitgestelltes
Rücklaufventil
A . 6
BB
10
1001 oder 1002
An Robotersteuerschrank
anschließen (nicht abgebildet).
BB
. 6.
BB
704
Vom Kunden
bereitgestelltes
Entlüftungsventil
Vom Kunden bereitgestellte
Materialschläuche mit 3/8
BSPP-Fittings.
Ungehinderte Bewegung prüfen
Nachdem die Installation der Schläuche und Kabel
abgeschlossen ist, muss die ungehinderte Bewegung
durch Bewegen der fünften Achse des Roboters
überprüft werden. Die Schläuche und Kabel müssen
sich ungehindert bewegen können, ohne den
Roboterarm zu strecken oder zu zerkratzen.
Switch 3D-Pistole vor Gebrauch spülen
Die Switch 3D-Pistole wurde im Werk mit leichtem
Mineralöl getestet, das zum Schutz der Teile in den
Materialkanälen belassen wurde. Um eine
Verunreinigung des Materials durch Öl zu vermeiden,
muss die Switch 3D-Pistole vor der Verwendung mit
einem kompatiblen Lösungsmittel gespült werden.
Dichtheitsprüfung und Ansaugen zur
Verwendung
Nachdem die Switch 3D-Pistole vollständig auf dem
Roboter installiert ist, kann diese im Hinblick auf
Leckagen getestet werden. Dieses Verfahren dient
auch dem Ansaugen der Switch 3D-Pistole für den
Einsatz.
a. Die Luftzufuhr öffnen. Es darf keine
Geräusche durch austretende Luft geben.
. 6.
b. Prüfen Sie, ob die Magnetventile (613),
die auf den Teilen der Schwenkkammer
auf Seite 28 abgebildet sind, ordnungsgemäß
funktionieren, indem Sie jedes Ventil des
Roboteranhängers öffnen und schließen
und auf das Geräusch des sich bewegenden
Kolbens hören.
c. Materialzulaufdruck anlegen und auf Leckage
hin prüfen.
d. Stecken Sie die Switch 3D-Pistole in einen
geerdeten Metalleimer und spülen Sie alle
Düsen nacheinander aus, bis das Gerät
vollständig mit Material gefüllt ist und alle
eingeschlossene Luft aus dem
Versorgungssystem entfernt ist.
e. Öffnen Sie das vom Kunden angebrachte
Umlaufventil und spülen Sie das Material durch
das Ventil, bis die gesamte eingeschlossene
Luft aus der Materialrückführung entwichen
ist. Siehe A . 6.
BB
