Baugruppe Aus Stangenabsperrventil Und Zylinder - Graco Switch 17V558 Anleitung, Teile

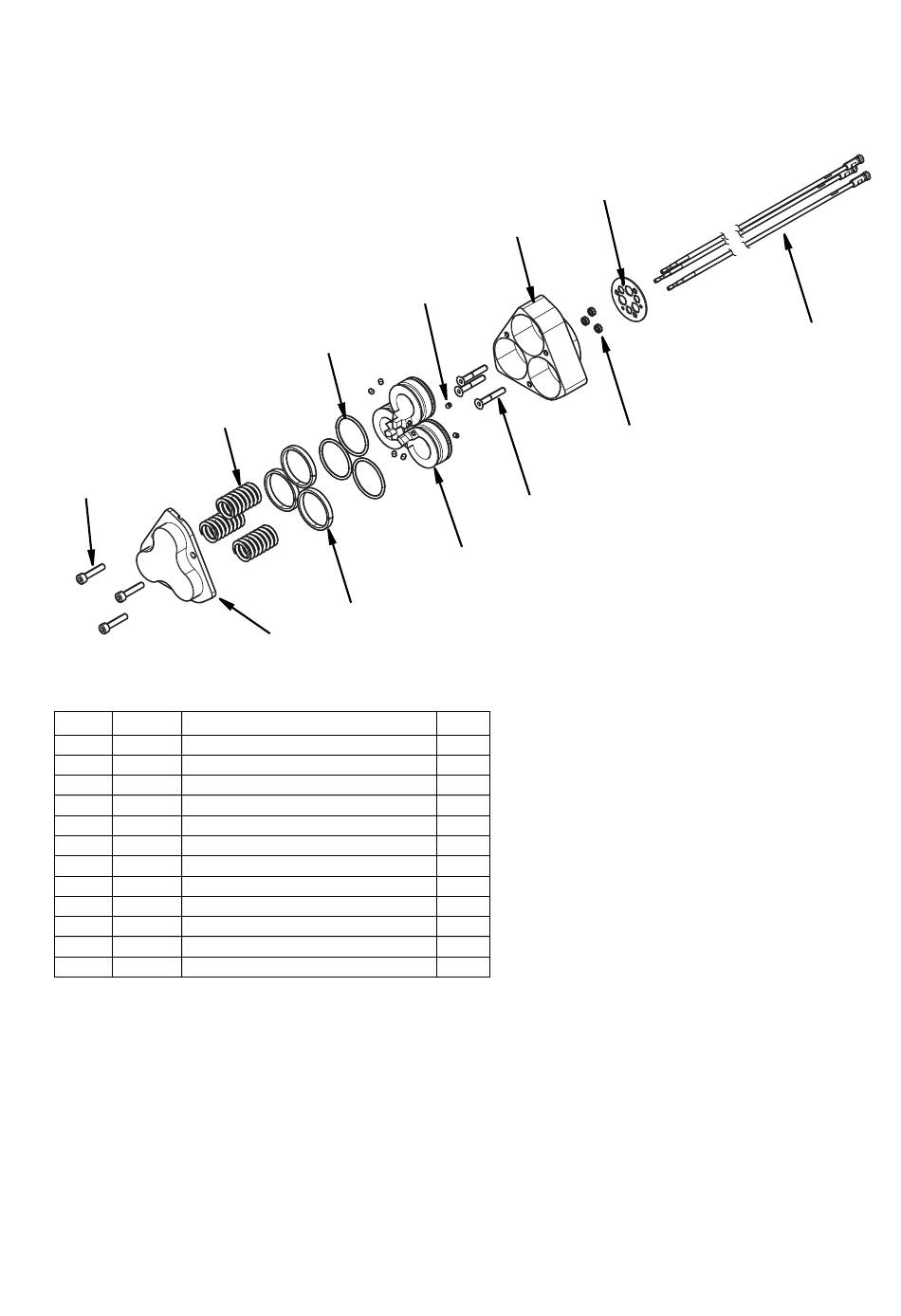

Baugruppe aus Stangenabsperrventil und Zylinder

503
501
Teileliste für Stangenabsperrventil und Zylinder
Pos. Teil Beschreibung
501 116474 SCHRAUBE, M4x20, SHCS
502 17V818 ABDECKUNG, Zylinder
503 17V830 FEDER
504 17V832 RING, Führung
505 17V812 O-RING
506 17V826 KOLBEN
507 129647 SCHRAUBE, M4x5, SHSS
508 132979 SCHRAUBE, M4x30, FHMS
509* 25T486 GEHÄUSE, Druckluftzylinder
201 17V813 STANGENDICHTUNG
511 17V846 DICHTUNG, Zylindergehäuse
512 25T487 STANGE, Absperrventil
* Das Luftzylindergehäuse umfasst drei Stangendichtungen (201).
3A8131B
507
505
504
502
Menge
511
509
201
508
506
3
1
3
3
3
3
6
3
1
3
1
3
Teile
512
27
