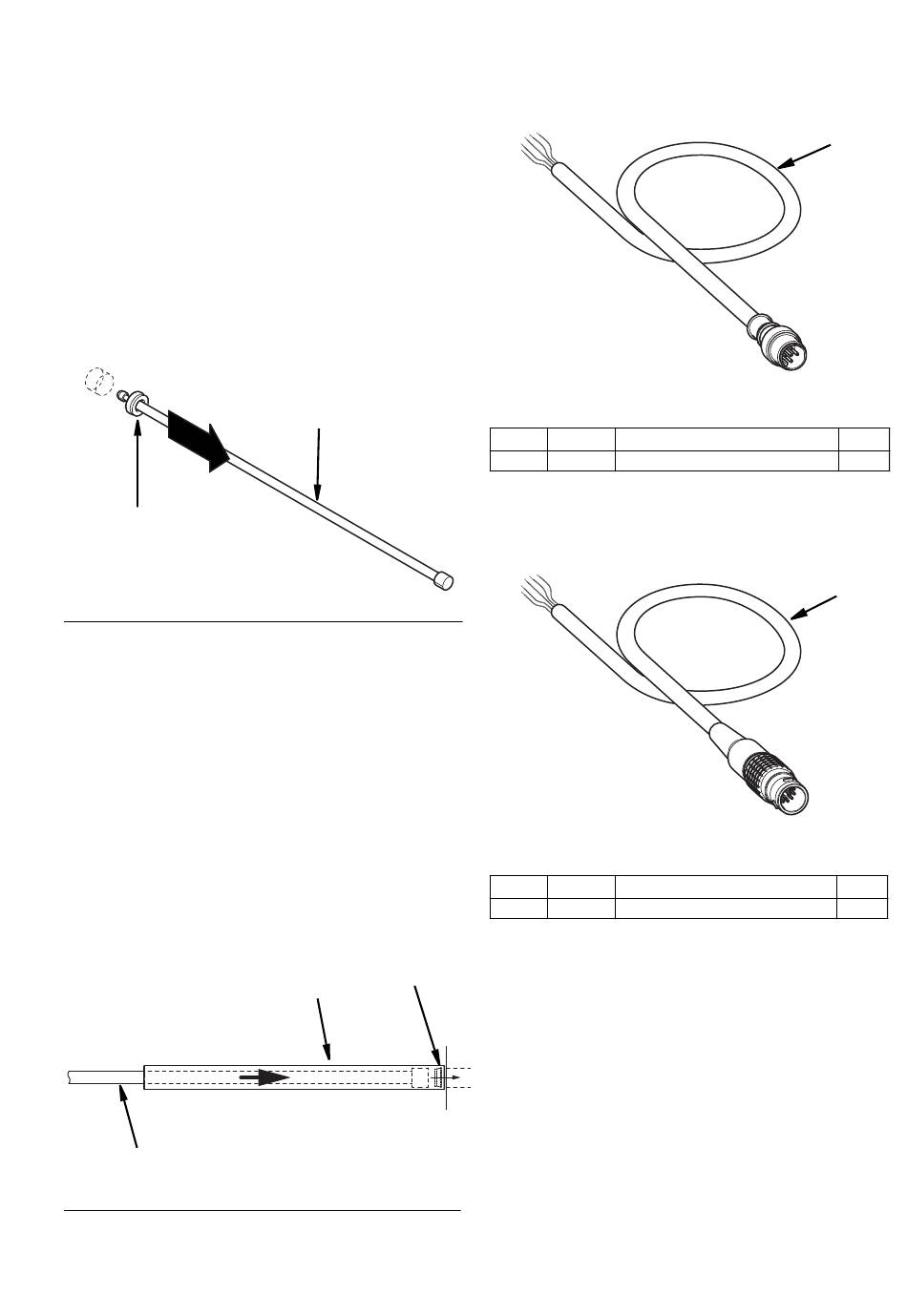

Anweisungen für das Einsetzen und
Entfernen von Dichtungen
Entfernen der Dichtung
Um eine Stangendichtung zu entfernen, führen Sie
das spitze Ende der Dichtungseinbaustange (902)
durch die Mitte der Stangendichtung (201). Hängen
Sie die Einkerbung des Werkzeugs an der
gegenüberliegenden Seite der Dichtung ein und ziehen
Sie die Dichtung von den Dichtungsabstandshaltern
(203 und 204) oder dem Luftzylindergehäuse (509)
zurück. Siehe A . 34.
BB
201
A . 34
BB
Einbau der Dichtung
1. Platzieren Sie das flache kleine Ende
der Stangendichtung in das Ende des
Dichtungseinbaurohrs (901). ANMERKUNG:
Das Federende der Dichtung sollte nach
außen gerichtet sein.
2. Platzieren Sie das Ende des Dichtungseinbaurohrs
mit der Dichtung rechtwinklig gegen den Hohlraum
des Elements, in das die Dichtung eingeführt
werden soll.
3. Setzen Sie das stumpfe Ende der Einbaustange
(902) in das offene Ende des Installationsrohrs ein.
4. Drücken Sie die Dichtung mit der Stange in den
Hohlraum. Siehe A
BB
902
A . 35
BB
3A8131B
902
. 35
201
901

5-poliger Kabelsatz, 17V857

Teileliste 5-poliger Kabelsatz, 17V857
Pos. Teil
1001 17V857 KABEL, M12, 5-adrig

18-poliger Kabelsatz, 17V971

Teileliste 18-poliger Kabelsatz, 17V791
Pos. Teil
1002 17V971 KABEL, 6M
Sätze und Werkzeuge
1001
Beschreibung Menge
1002
Beschreibung Menge
1
1
33
