Graco Switch 17V558 Anleitung, Teile Seite 18

Reparatur

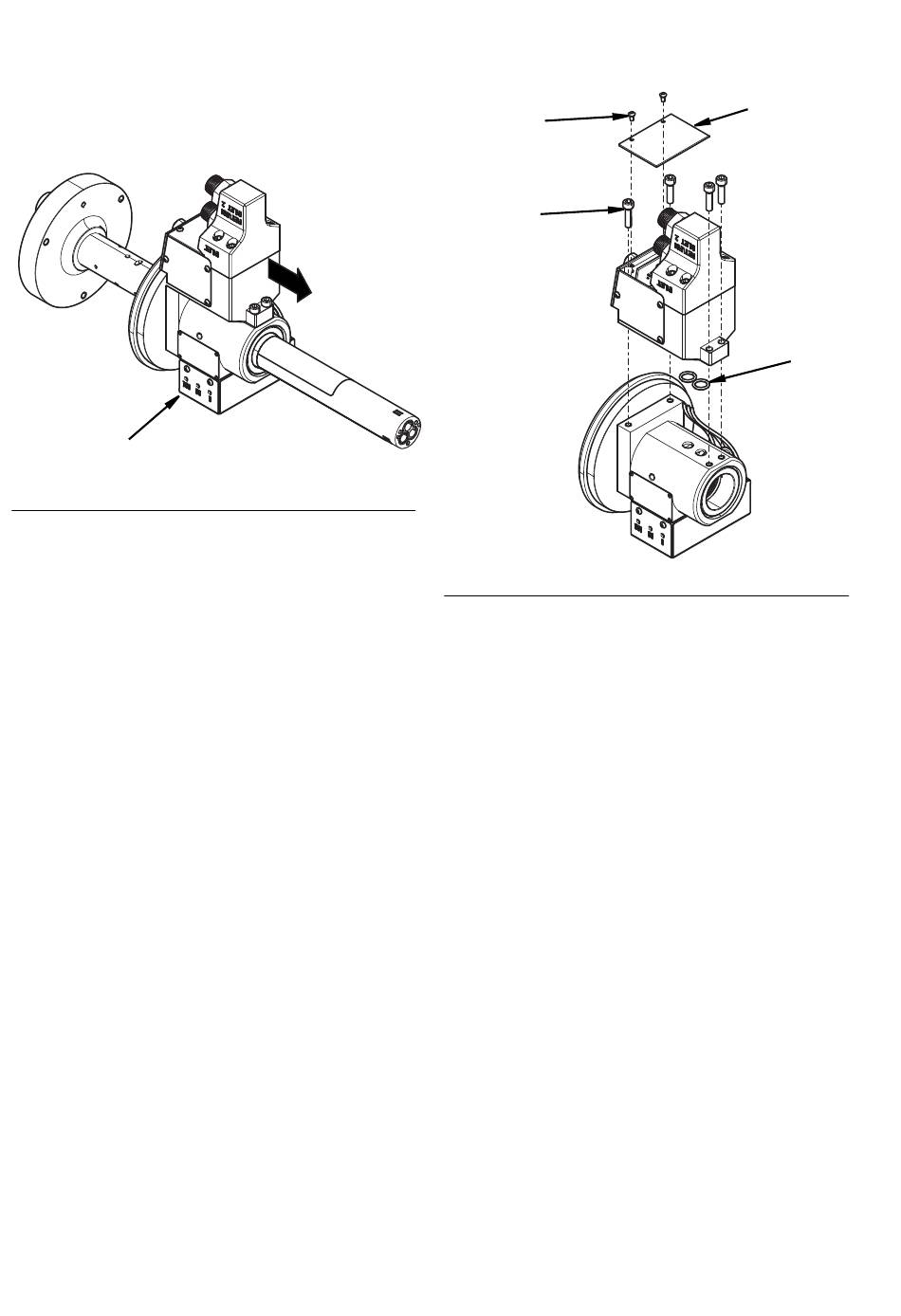

9. Schieben Sie die Schwenkkammerbaugruppe
mit Anschlussgehäuse ab. Siehe A
Schwenkkammerbaugruppe
mit Anschlussgehäuse
A . 17
BB
10. Auf das Innere der Anschlussgehäuse-Baugruppe
kann wie folgt zugegriffen werden:
a. Entfernen Sie die obere Abdeckung (707),
indem Sie die beiden M3-Abdeckschrauben
(705) entfernen.
b. Die vier M5-Schrauben (701) können dann
entfernt werden, um die Anschlussgehäuse-
Baugruppe von der Schwenkkammer-
Baugruppe zu trennen.
Nun kann auf die Sensoren oder Stecker zugegriffen
werden. Die alten O-Ringe (722) sind vor dem
Zusammenbau gegen neue O-Ringe auszutauschen.
Siehe A . 18.
BB
18
. 17.
BB
A
BB
705
701
. 18
707
722
3A8131B
