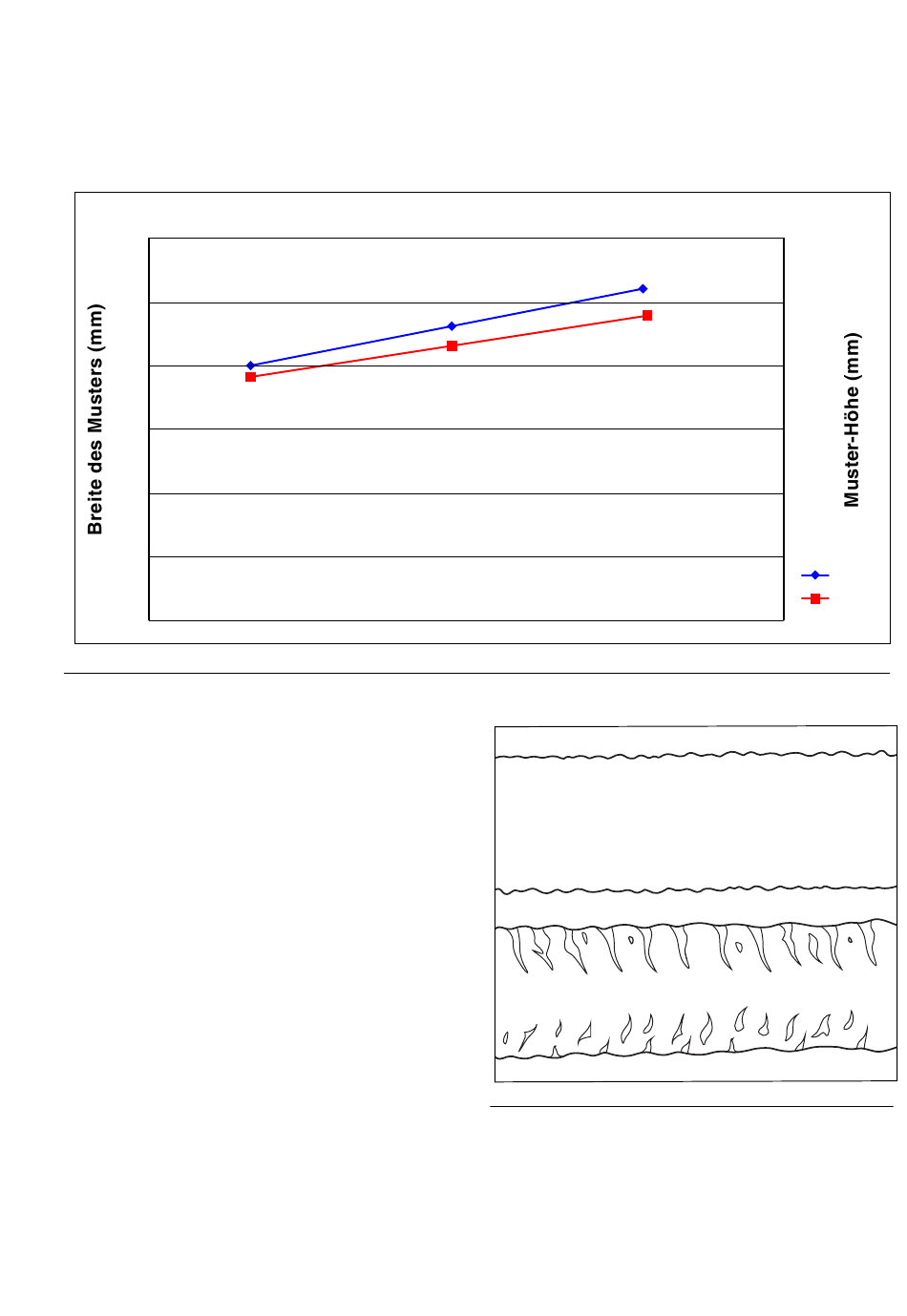

Muster Höhe / Breite im Verhältnis zu cm³/Sek.
Eine Erhöhung der Durchflussrate bei gleicher Robotergeschwindigkeit erhöht die Breite des Musters und die
Wulsthöhe. Siehe A . 38.
BB
30
25
20
9,4 cc/sec
15
10
5
0
A . 38
BB

Wulst-Muster

Der Abstand vom Ziel beeinflusst die Qualität der
Grenzschicht zwischen dem Dichtungsstoff und der
Metalloberfläche. Ein zu großer Abstand kann zu
einem Lufteinschluss zwischen dem Wulst und
der Metalloberfläche und in der Folge dazu führen,
dass Feuchtigkeit zwischen den Schichten eindringt.
Siehe A . 39.**
BB
3A8131B
Muster Höhe / Breite im Verhältnis zu cm³/Sek.
17V676 Düse
1
11,8 cc/sec
2
Korrekter Abstand für sauberes
Wulstmuster.
Ein zu großer Abstand führt zu einem
fehlerhaften Wulstmuster.*
A . 39
BB
* Ihre Ergebnisse können variieren.
** Wärmehärtung kann diesen Effekt verringern.
Leistungskurven
14,1 cc/sec
3
3,0
2,5
2,0
1,5
1,0
0,5
Breite
Höhe
0
