Leistungskurven

Musterbreite im Verhältnis
zu Düsengrößen
Die folgenden Tests wurden unter Verwendung
eines üblichen PVC-Nahtdichters durchgeführt.
Siehe A . 36.
BB
• 600.000 Centipoise
• Spezifisches Gewicht 0,82

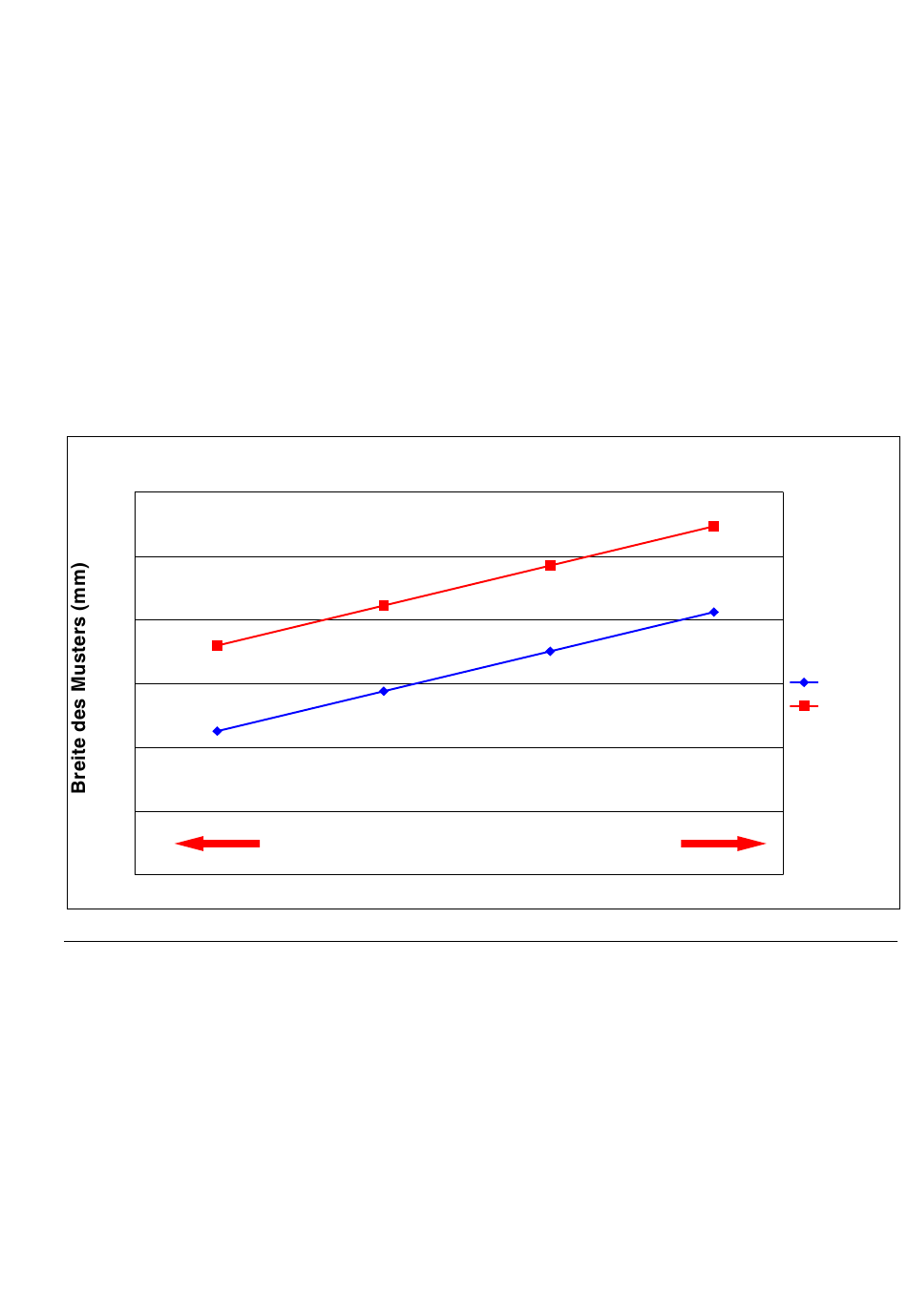

Das untenstehende Diagramm zeigt eine feste
Durchflussrate von 9,4 cm³/Sek und eine feste
Robotergeschwindigkeit von 300 mm/Sek.
22,00
21,00
20,00
17V673
19,00
17V669
18,00
17,00
16,00
A . 36
BB
3A8131B
Musterbreite im Verhältnis zu Düsengrößen
17V674
17V670
Klein
Öffnungsgröße
17V676
17V675
17V672
17V671
Groß
Leistungskurven
Düse
Breite
0,03 mm
0,038 mm
