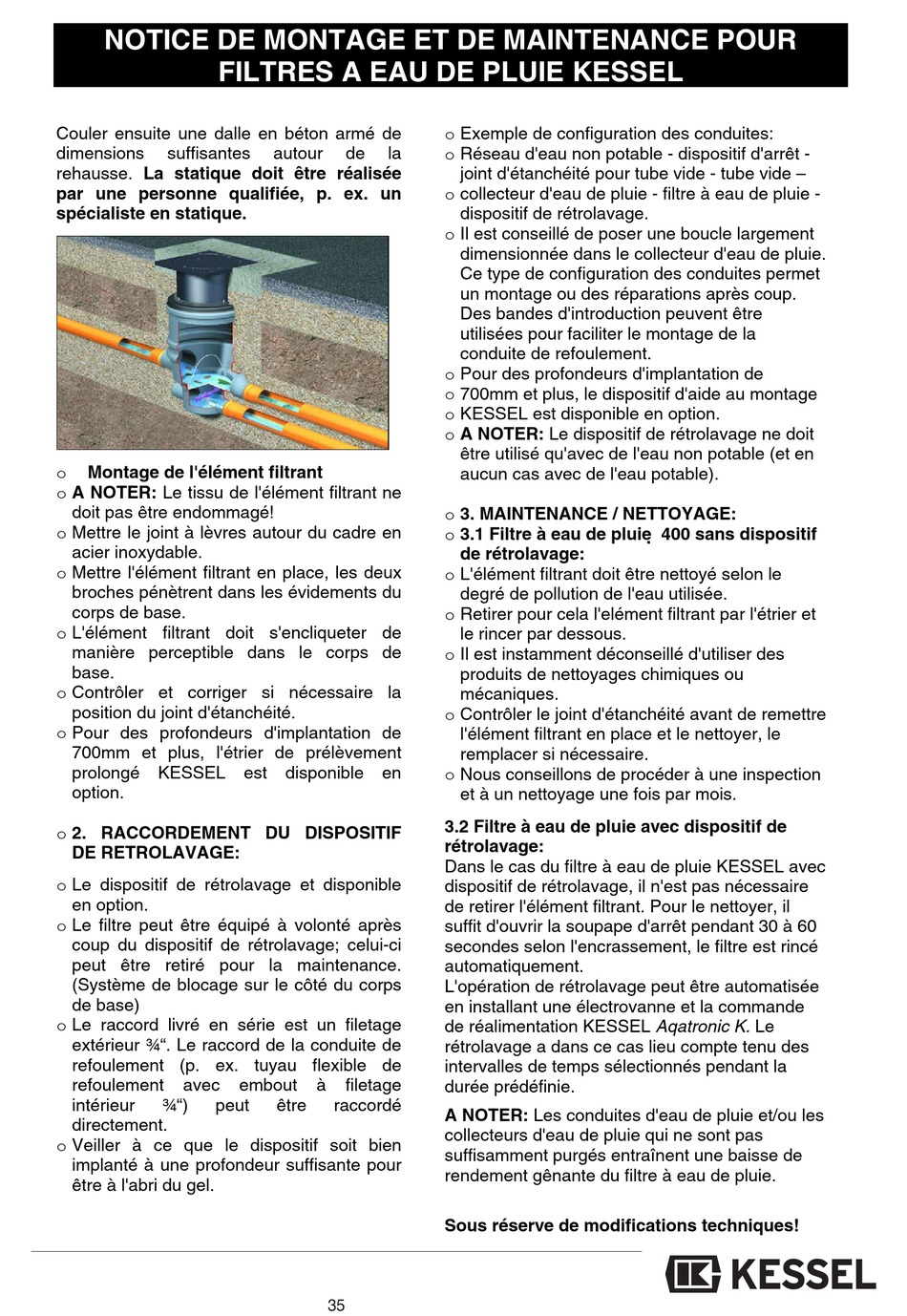

NOTICE DE MONTAGE ET DE MAINTENANCE POUR
FILTRES A EAU DE PLUIE KESSEL
Couler ensuite une dalle en béton armé de
dimensions suffisantes
rehausse. La statique doit être réalisée
par une personne qualifiée, p. ex. un
spécialiste en statique.
Montage de l'élément filtrant
o
o A NOTER: Le tissu de l'élément filtrant ne
doit pas être endommagé!
o Mettre le joint à lèvres autour du cadre en
acier inoxydable.
o Mettre l'élément filtrant en place, les deux
broches pénètrent dans les évidements du
corps de base.
o L'élément filtrant doit s'encliqueter de
manière perceptible dans le corps de
base.
o Contrôler et corriger si nécessaire la
position du joint d'étanchéité.
o Pour des profondeurs d'implantation de
700mm et plus, l'étrier de prélèvement
prolongé KESSEL est disponible en
option.
o 2. RACCORDEMENT DU DISPOSITIF
DE RETROLAVAGE:
o Le dispositif de rétrolavage et disponible
en option.
o Le filtre peut être équipé à volonté après
coup du dispositif de rétrolavage; celui-ci
peut être retiré pour la maintenance.
(Système de blocage sur le côté du corps
de base)
o Le raccord livré en série est un filetage
extérieur ¾". Le raccord de la conduite de
refoulement (p. ex. tuyau flexible de
refoulement avec
intérieur ¾") peut
directement.
o Veiller à ce que le dispositif soit bien
implanté à une profondeur suffisante pour
être à l'abri du gel.
autour de la
embout à filetage
être raccordé
35
o Exemple de configuration des conduites:
o Réseau d'eau non potable - dispositif d'arrêt -
joint d'étanchéité pour tube vide - tube vide –
o collecteur d'eau de pluie - filtre à eau de pluie -
dispositif de rétrolavage.
o Il est conseillé de poser une boucle largement
dimensionnée dans le collecteur d'eau de pluie.
Ce type de configuration des conduites permet
un montage ou des réparations après coup.
Des bandes d'introduction peuvent être
utilisées pour faciliter le montage de la
conduite de refoulement.
o Pour des profondeurs d'implantation de
o 700mm et plus, le dispositif d'aide au montage
o KESSEL est disponible en option.
o A NOTER: Le dispositif de rétrolavage ne doit
être utilisé qu'avec de l'eau non potable (et en
aucun cas avec de l'eau potable).
o 3. MAINTENANCE / NETTOYAGE:
o 3.1 Filtre à eau de pluie 400 sans dispositif
de rétrolavage:
o L'élément filtrant doit être nettoyé selon le
degré de pollution de l'eau utilisée.
o Retirer pour cela l'elément filtrant par l'étrier et
le rincer par dessous.
o Il est instamment déconseillé d'utiliser des
produits de nettoyages chimiques ou
mécaniques.
o Contrôler le joint d'étanchéité avant de remettre
l'élément filtrant en place et le nettoyer, le
remplacer si nécessaire.
o Nous conseillons de procéder à une inspection
et à un nettoyage une fois par mois.
3.2 Filtre à eau de pluie avec dispositif de
rétrolavage:
Dans le cas du filtre à eau de pluie KESSEL avec
dispositif de rétrolavage, il n'est pas nécessaire
de retirer l'élément filtrant. Pour le nettoyer, il
suffit d'ouvrir la soupape d'arrêt pendant 30 à 60
secondes selon l'encrassement, le filtre est rincé
automatiquement.
L'opération de rétrolavage peut être automatisée
en installant une électrovanne et la commande
de réalimentation KESSEL Aqatronic K. Le
rétrolavage a dans ce cas lieu compte tenu des
intervalles de temps sélectionnés pendant la
durée prédéfinie.
A NOTER: Les conduites d'eau de pluie et/ou les
collecteurs d'eau de pluie qui ne sont pas
suffisamment purgés entraînent une baisse de
rendement gênante du filtre à eau de pluie.
Sous réserve de modifications techniques!
