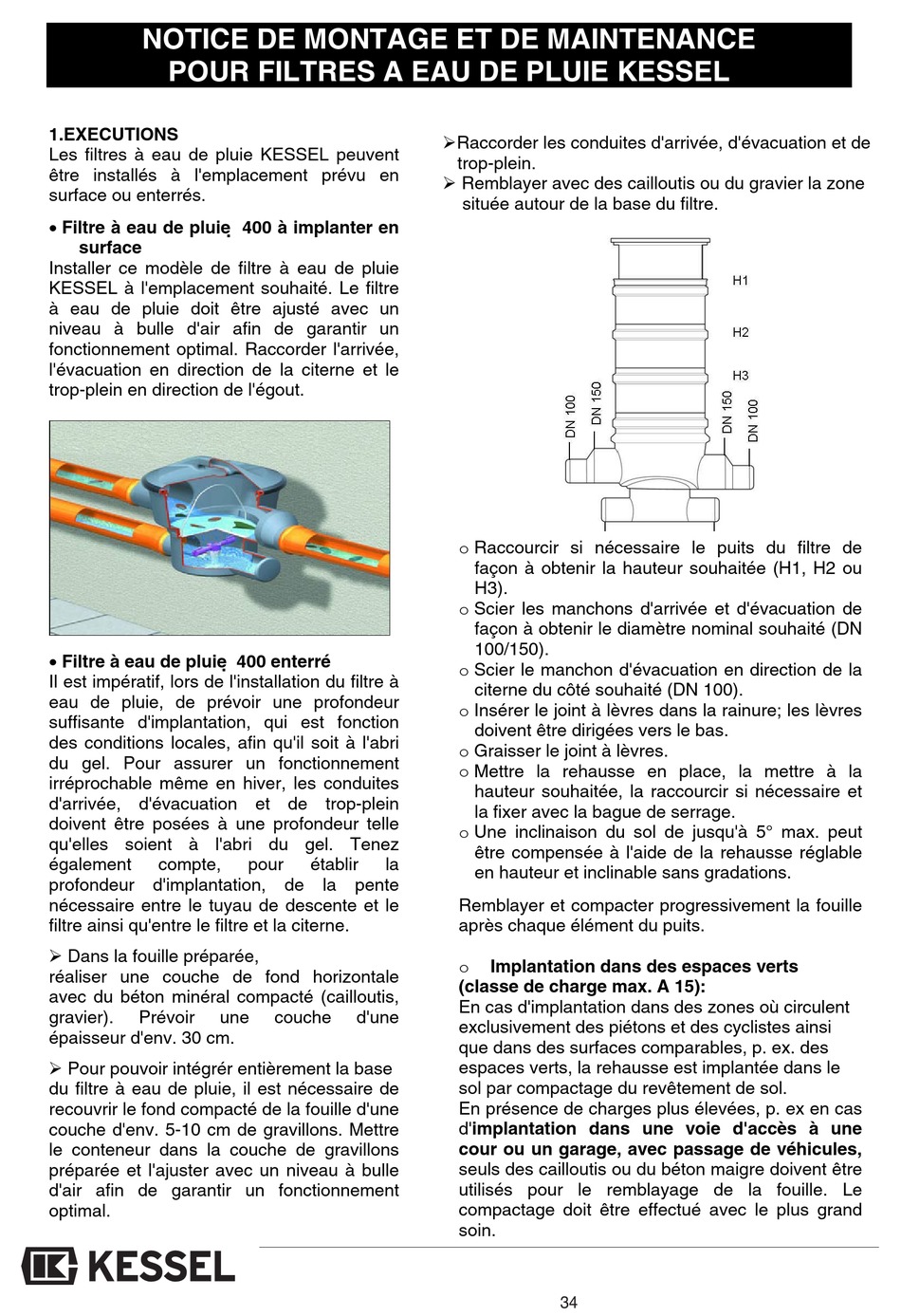

NOTICE DE MONTAGE ET DE MAINTENANCE
POUR FILTRES A EAU DE PLUIE KESSEL
1.EXECUTIONS
Les filtres à eau de pluie KESSEL peuvent
être installés à l'emplacement prévu en
surface ou enterrés.
• Filtre à eau de pluie 400 à implanter en
surface
Installer ce modèle de filtre à eau de pluie
KESSEL à l'emplacement souhaité. Le filtre
à eau de pluie doit être ajusté avec un
niveau à bulle d'air afin de garantir un
fonctionnement optimal. Raccorder l'arrivée,
l'évacuation en direction de la citerne et le
trop-plein en direction de l'égout.
• Filtre à eau de pluie 400 enterré
Il est impératif, lors de l'installation du filtre à
eau de pluie, de prévoir une profondeur
suffisante d'implantation, qui est fonction
des conditions locales, afin qu'il soit à l'abri
du gel. Pour assurer un fonctionnement
irréprochable même en hiver, les conduites
d'arrivée, d'évacuation et de trop-plein
doivent être posées à une profondeur telle
qu'elles soient à l'abri du gel. Tenez
également compte,
profondeur d'implantation, de la pente
nécessaire entre le tuyau de descente et le
filtre ainsi qu'entre le filtre et la citerne.
Dans la fouille préparée,
réaliser une couche de fond horizontale
avec du béton minéral compacté (cailloutis,
gravier). Prévoir
épaisseur d'env. 30 cm.
Pour pouvoir intégrér entièrement la base
du filtre à eau de pluie, il est nécessaire de
recouvrir le fond compacté de la fouille d'une
couche d'env. 5-10 cm de gravillons. Mettre
le conteneur dans la couche de gravillons
préparée et l'ajuster avec un niveau à bulle
d'air afin de garantir un fonctionnement
optimal.
pour établir la
une couche d'une
Raccorder les conduites d'arrivée, d'évacuation et de
trop-plein.
Remblayer avec des cailloutis ou du gravier la zone
située autour de la base du filtre.
o Raccourcir si nécessaire le puits du filtre de
façon à obtenir la hauteur souhaitée (H1, H2 ou
H3).
o Scier les manchons d'arrivée et d'évacuation de
façon à obtenir le diamètre nominal souhaité (DN
100/150).
o Scier le manchon d'évacuation en direction de la
citerne du côté souhaité (DN 100).
o Insérer le joint à lèvres dans la rainure; les lèvres
doivent être dirigées vers le bas.
o Graisser le joint à lèvres.
o Mettre la rehausse en place, la mettre à la
hauteur souhaitée, la raccourcir si nécessaire et
la fixer avec la bague de serrage.
o Une inclinaison du sol de jusqu'à 5° max. peut
être compensée à l'aide de la rehausse réglable
en hauteur et inclinable sans gradations.
Remblayer et compacter progressivement la fouille
après chaque élément du puits.
Implantation dans des espaces verts
o
(classe de charge max. A 15):
En cas d'implantation dans des zones où circulent
exclusivement des piétons et des cyclistes ainsi
que dans des surfaces comparables, p. ex. des
espaces verts, la rehausse est implantée dans le
sol par compactage du revêtement de sol.
En présence de charges plus élevées, p. ex en cas
d'implantation dans une voie d'accès à une
cour ou un garage, avec passage de véhicules,
seuls des cailloutis ou du béton maigre doivent être
utilisés pour le remblayage de la fouille. Le
compactage doit être effectué avec le plus grand
soin.
34
