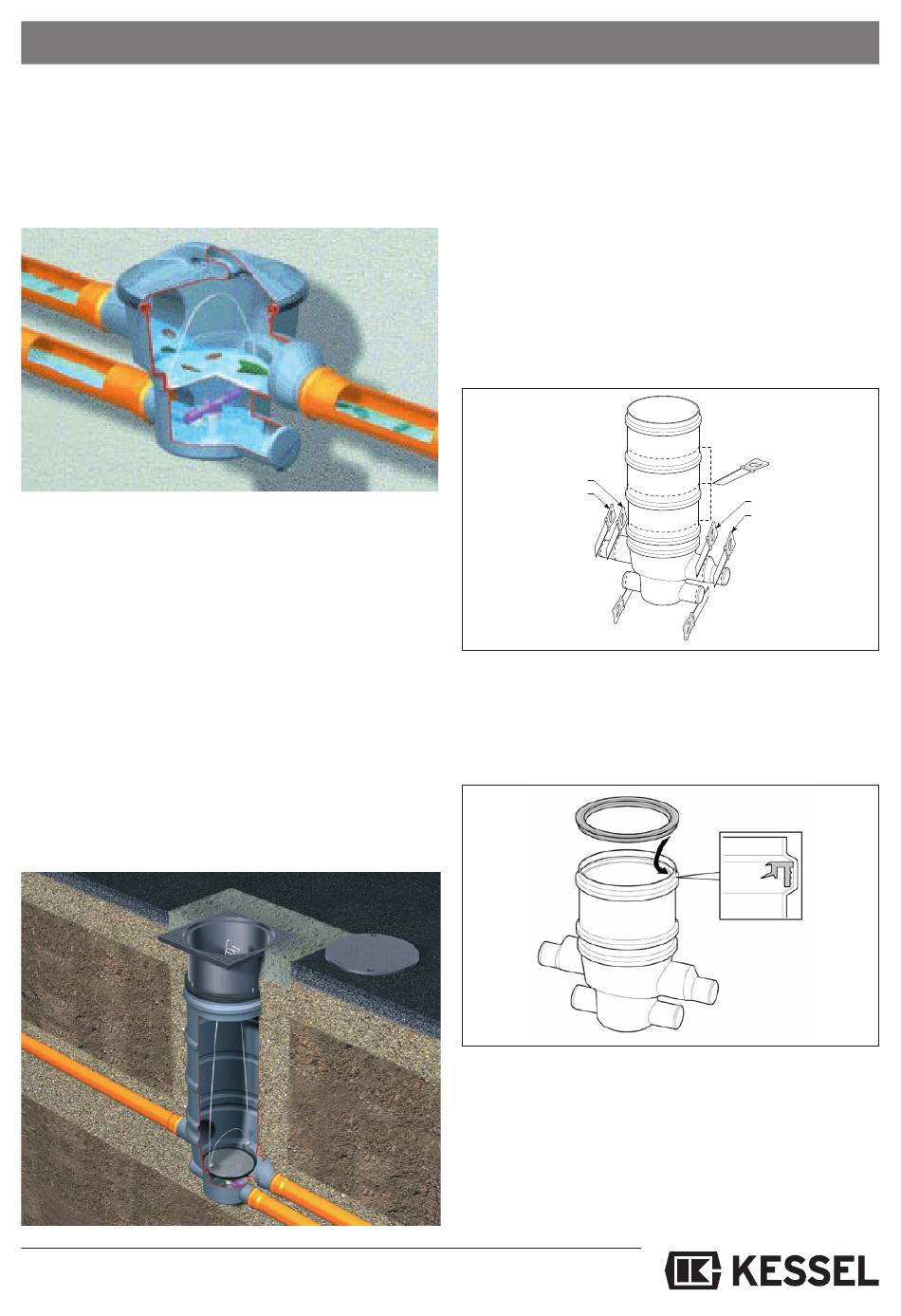

4.1 Filtro per acqua piovana System 400 KESSEL per l'in-
Installare il filtro per acqua piovana KESSEL per l'installazione
stallazione in una condotta di scolo non interrata.
non interrata nel punto prescelto. Per garantire un funzio-
namento ottimale, il filtro per acqua piovana deve essere alli-
neato con una livella a bolla d'aria.
Collegare il tubo di alimentazione, quello di scarico verso la ci-
sterna e lo sfioratore verso il canale di scolo.
Attenzione! In caso di piogge abbondanti , in determinate cir-
costanze la cisterna può riempirsi completamente. Il fissaggio
della cisterna e i collegamenti con le tubazioni devono resiste-
re a queste sollecitazioni. Il coperchio e la cisterna devono sem-
pre essere collegati con la chiusura a serraggio rapido.
4.2 Filtro per acqua piovana System 400 KESSEL per l'in-
Per l'installazione del filtro per acqua piovana considerare as-
stallazione interrata
solutamente la locale profondità non soggetta al gelo. Per ga-
rantire un funzionamento ottimale anche in inverno, le condot-
te di alimentazione, scarico e sfioramento devono essere po-
sate a una profondità non interessata dal gelo.
Se non indicato diversamente dalle autorità, di norma la pro-
fondità non soggetta al gelo si trova a ca. 80 cm.

4. Installazione e montaggio

29
Per la determinazione della profondità di installazione, te-
nere inoltre conto della pendenza necessaria dal pluviale
al filtro e dal filtro alla cisterna.
• Accorciare eventualmente il pozzetto del filtro fino a ottenere

4.2.1 Preparativi

l'altezza desiderata (H1, H2 o H3).
• Segare il bocchettone di alimentazione e quello di scarico fino
a tenere il diametro nominale desiderato (DN 100 / 150).
• Segare il bocchettone per lo scarico verso la cisterna sul lato
desiderato (DN 100).
• Inserire la guarnizione a labbro nella scanalatura, i labbri de-
vono essere rivolti verso il basso (vedi dettaglio ingrandito di-
B
segno in alto)
DIN 150
DIN 100
DIN 100
• Ingrassare la guarnizione a labbro
• Inserire il rialzo, portarlo all'altezza desiderato, eventualmen-
te tagliarlo a misura e fissare con l'anello di bloccaggio.
• Pendenze fino a max. 5° possono essere compensate con il
rialzo telescopico e inclinabile.
Einbau Tiefe
DIN 150
DIN 100
DIN 100
