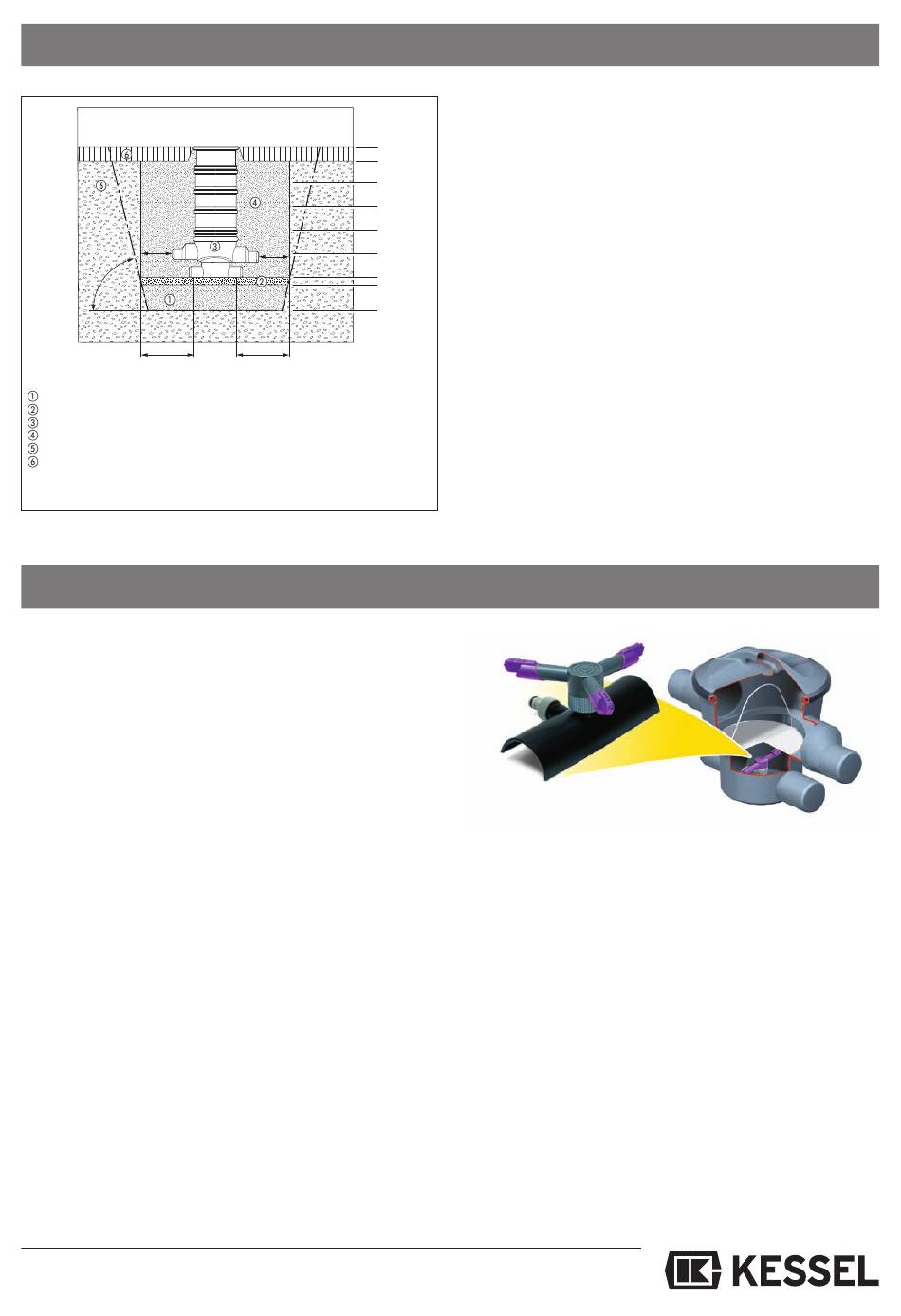

≥ 70cm
Fondazione: ghiaia tonda (grana max. 8/16) conf. DIN 4226-1
Letto cisterna: sabbia
Filtro per acqua piovana
Incamiciatura cisterna: ghiaia tonda (grana max. 8/16) conf. DIN 4226-1
Zona non incamiciata: materiale dalle caratteristiche adatte
Strato di copertura: humus o simili
Rispettare il capitolo Avvertenze sulla sicurezza!
Il filtro per acqua piovana può essere messo in funzione solo
se l'esperto della ditta incaricata dell'installazione ha certifi-
cato la regolarità dell'installazione.
Prima della messa in funzione del filtro per acqua piovana,
si consiglia di pulire completamente quest'ultimo e tutte le
condotte di alimentazione e scarico, eventualmente anche
quella di ventilazione.
• ATTENZIONE: non danneggiare il tessuto dell'elemento fil-
Montaggio dell'elemento filtrante
trante!
• Mettere la guarnizione a labbro attorno al telaio di acciaio
inossidabile.
• Inserire l'elemento filtrante, i due perni si devono trovare
nelle cavità laterali del corpo base.
• L'elemento filtrante deve scattare percettibilmente nel corpo
base.
• Controllare la sistemazione della guarnizione ed eventual-
mente correggere.
• Per profondità di istallazione superiori a 700 mm, come
accessorio è disponibile la staffa di estrazione allungata
KESSEL.
• Il dispositivo di controlavaggio è disponibile optional.
Collegamento del dispositivo di controlavaggio:
• Può essere integrato in qualsiasi momento e tolto per la ma-
nutenzione (bloccaggio laterale nel corpo base).
4. Einbau und Montage
≤ 20cm
≤ 30cm
≤ 30cm
3-10cm
≥ 30cm
≥ 70cm

5. Messa in funzione

31
- Se viene usata un'unità di contro lavaggio o è programmata
per il futuro, il tubo di mandata dovrebbe essere posato sin
d'ora. Il deflusso verso la cisterna dovrebbe comunque esse-
re possibilmente corto e senza curve.
Riempimento dello scavo
L'incamiciatura della cisterna deve avere una larghezza di al-
meno 50 cm. I singoli strati non devono superare i 30 cm e de-
vono essere compattati con compattatori leggeri (Dpr≥95%).
Durante e dopo l'installazione si deve escludere il danneggia-
mento della parete della cisterna e uno spostamento di que-
st'ultima.
• Il collegamento di serie è una filettatura esterna da ¾". Il col-
legamento del tubo di mandata (p.es. tubo flessibile di man-
data con boccola da ¾" filettatura interna) può essere ef-
fettuato direttamente.
• Assicurarsi che la posa avvenga a una profondità non in-
teressata dal gelo.
• Esempio di disposizione dei tubi:
Rete dell'acqua per uso domestico – dispositivo di chiu-
sura – guarnizione tubo vuoto – tubo vuoto – cisterna dell'
acqua piovana – filtro per acqua piovana – dispositivo di
controlavaggio.
Nella cisterna dell'acqua piovana si dovrebbe realizzare un
grande anello. Questo modo di disporre i tubi consente in
qualsiasi momento montaggi e riparazioni successivi. Come
ausili per il montaggio del tubo di mandata sono adatte sonde
tirafili.
ATTENZIONE: il dispositivo di controlavaggio deve essere
fatto funzionare solo con acqua per uso domestico (mai con
acqua potabile).
