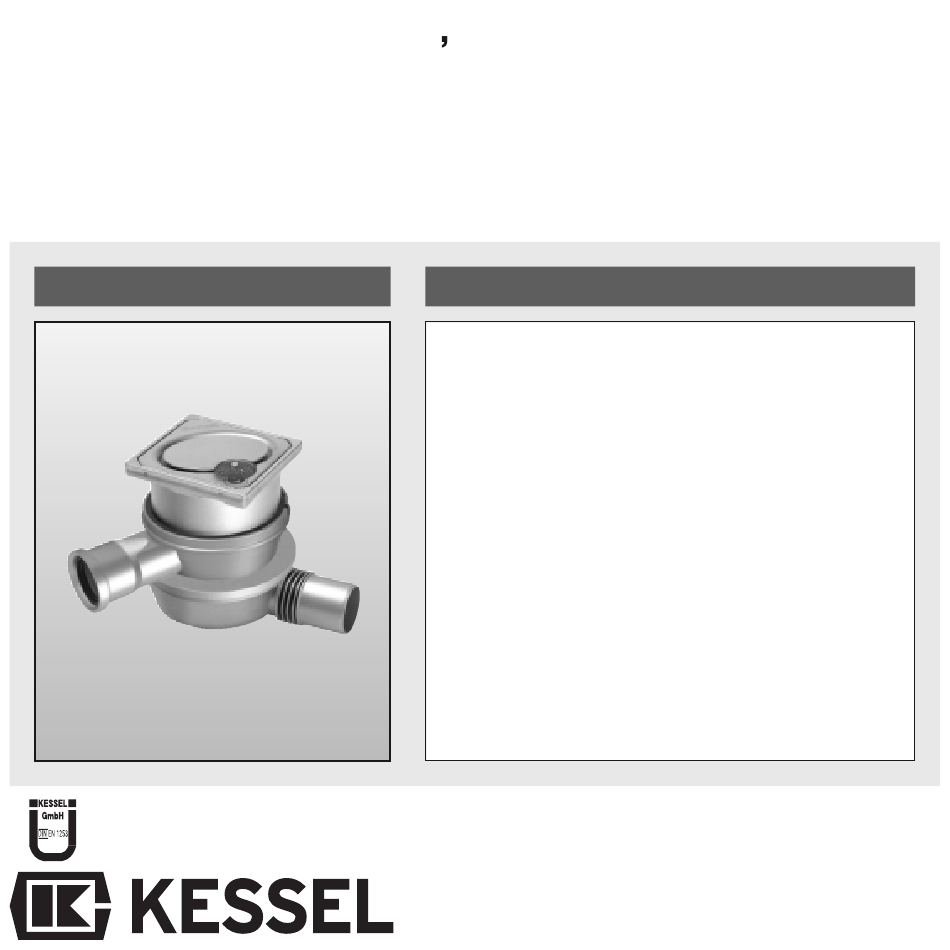

ANLEITUNG FÜR EINBAU BEDIENUNG UND WARTUNG
KESSEL - Badablauf Giro
Auslauf seitlich DN 50
Zulauf seitlich DN 50/40

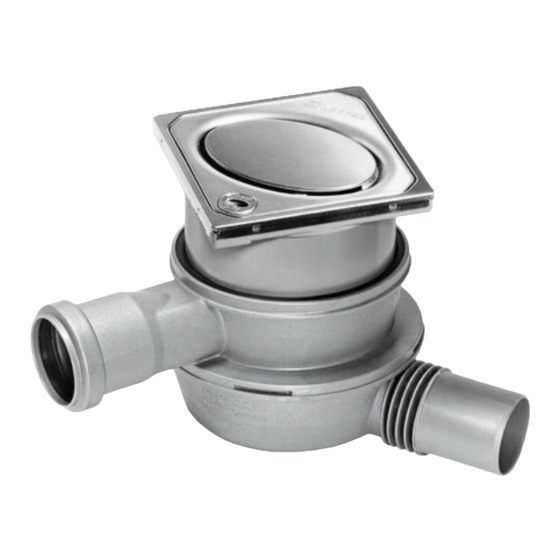

Abbildung zeigt 45101.64
®
Produktvorteile
k Seitlicher Zulauf DN 50/40
drehbar um 360°
k Drehbares und stufenlos höhenverstell-
bares Aufsatzstück
k Optimale Rohrreinigung durch Heraus-
nehmen des Geruchverschlusses
k Lock & Lift System (Verriegelung- und
Entnahmesystem)
k Abdeckungsvarianten in Edelstahl:
• Schlitzdesign 120 x 120 mm
• Ovaldesign 120 x 120 mm
• Standardrost 150 x 150 mm
Dehnfuge zwischen Endbelag und
Änderungsstand: 01/ 2007-HG
Aufsatzstück legen.
Sachnummer:
044-100
Werbung
Verwandte Anleitungen für Kessel Giro
Inhaltszusammenfassung für Kessel Giro
- Seite 1 ANLEITUNG FÜR EINBAU BEDIENUNG UND WARTUNG ® KESSEL - Badablauf Giro Auslauf seitlich DN 50 Zulauf seitlich DN 50/40 Produktvorteile k Seitlicher Zulauf DN 50/40 drehbar um 360° k Drehbares und stufenlos höhenverstell- bares Aufsatzstück k Optimale Rohrreinigung durch Heraus- nehmen des Geruchverschlusses k Lock &...
-
Seite 2: Produktbeschreibung
Produktbeschreibung Minimale Einbauhöhe 118 mm Aussparungsmaße 300 x 180 mm Ablaufvarianten: • Abdeckung im Oval-Design (Art.Nr. 45101.64) • Abdeckung im Schlitz-Design (Art.Nr. 45101.63) • Abdeckung mit Standardrost (Art.Nr. 45101.10) - Seite 3 Einbau- und Montagetips Aufsatzstück drehbar, Flexibler Niveauausgleich Minimale Einbauhöhe stufenlos höhenverstellbar zwischen Aufsatzstück durch Absägen ohne Absägen und Grundkörper Bei vertieftem Einbau Verlängerungsstück Best. Nr. 48 987 zwischen Grundkörper und Aufsatz- stück anbringen. Systemzubehör für erweiterte Einbaumöglichkeiten siehe Rückseite. Ablaufleitung DN 50 an Grundkörper anschließen. Zulauf DN 50 in gewünschte Position drehen 0-360°...
- Seite 4 Glockengeruchverschluß ® Klebeflansch mit Gegenflansch Aufsatzstück mit Abdeckung (als Zubehör 48401) KESSEL-Badablauf Giro Systemzubehör für erweiterte Einbaumöglichkeiten siehe Rückseite. Reinigung Nach Abnehmen des Rostes und Herausnehmen des Geruchver- schlusses durch Kippen, sowie Entfernen des Umlenkteiles ist eine optimale Rohrreinigung möglich.
- Seite 5 Systemzubehör Schemadarstellung des kompletten Baukastensystems. DN 50, mit seitl. Zulauf DN 50 mit Pressdichtungsflansch aus Grundkörper aus PP 45101 Zwischenstück aus GG 48955 um 360° drehbar Edelstahl, Flanschbreite 63 mm zur Sickerwasserableitung mit Lippendichtung Haltering aus HDPE 219-023 Verlängerungsstück aus ABS 48987 mit Schlitzrost, 150 x 150 mm Aufsatzstück aus ABS...
- Seite 6 Alles für die Entwässerung Kompetente Systemlösungen aus einer Hand Rückstauverschlüsse, Reinigungsrohre Abläufe aus Kunststoff und Gusseisen Leichtflüssigkeitssperren Hebeanlagen, Pumpen, Warn- und Schaltgeräte Regenwassernutzanlagen Abscheideranlagen Schachtsysteme Anlagenbau, Sonderanfertigungen Formstücke aus Kunststoff Edelstahlabläufe, Edelstahlrinnen...
