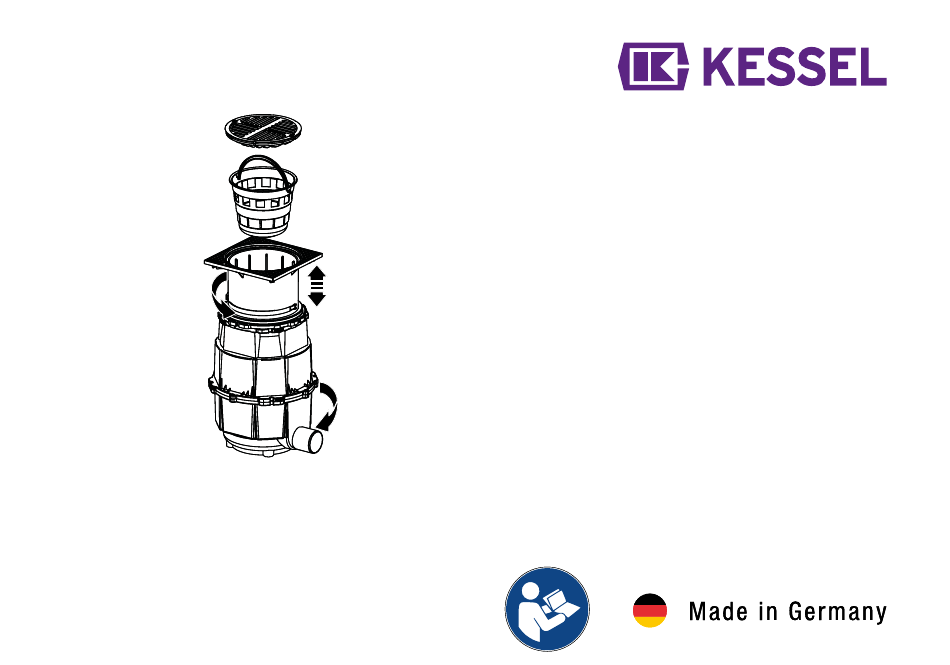

2022/12
Boden-/Hofablauf
Boden-/Hofablauf
Boden-/Hofablauf
Boden-/Hofablauf
System 400
System 400
System 400
System 400
Auslauf seitlich DN 100 / DN 150
Auslauf seitlich DN 100 / DN 150
Auslauf seitlich DN 100 / DN 150
Auslauf seitlich DN 100 / DN 150
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
DE
DE
Einbau- und Betriebsanleitung..........................2
Einbau- und Betriebsanleitung..........................2
EN
EN
Installation and operating instructions............ 15
Installation and operating instructions............ 15
FR
FR
Instructions de pose et d'utilisation.................28
Instructions de pose et d'utilisation.................28
IT
IT
Istruzioni per l'installazione e l'uso................. 41
Istruzioni per l'installazione e l'uso................. 41
NL
NL
Inbouw- en bedieningshandleiding................. 54
Inbouw- en bedieningshandleiding................. 54
PL
PL
Instrukcja zabudowy i obsługi......................... 67
Instrukcja zabudowy i obsługi......................... 67
010-050
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel System 400
Inhaltszusammenfassung für Kessel System 400
- Seite 1 Boden-/Hofablauf Boden-/Hofablauf Boden-/Hofablauf Boden-/Hofablauf System 400 System 400 System 400 System 400 Auslauf seitlich DN 100 / DN 150 Auslauf seitlich DN 100 / DN 150 Auslauf seitlich DN 100 / DN 150 Auslauf seitlich DN 100 / DN 150...
- Seite 2 Liebe Kundin, lieber Kunde, Inhalt als Premiumhersteller von innovativen Produkten für die Sicherheit..............Entwässerungstechnik bietet KESSEL ganzheitliche Sys- Technische Daten............ temlösungen und kundenorientierten Service. Dabei stel- Montage..............len wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum...
-
Seite 3: Sicherheit

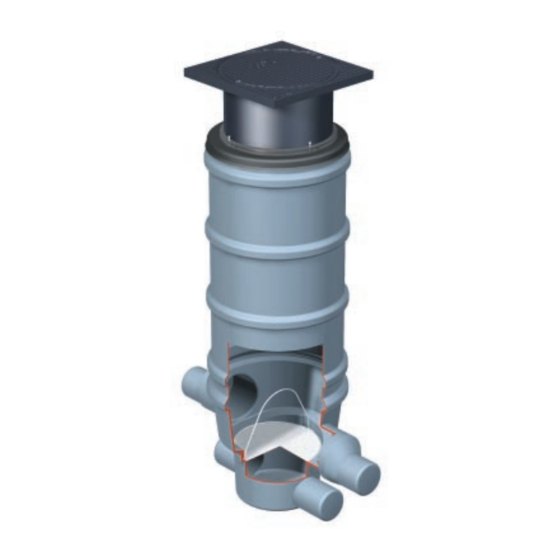

Sicherheit Produktbeschreibung Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Vorteile Stufenlose Einbautiefe - setzt sich der Endbelag, senkt sich das Aufsatzstück mit ab Drehbar und neigbar - damit Angleich zum Oberflächenbelag möglich Weitere Zuläufe durch Anbohren der ebenen Flächen Verlängerungsstück für frostfreie Tiefe Sicherer Wasserabfluss durch dichte Bauteile... -
Seite 4: Einbaubeispiel
Einbaubeispiel Teleskopisches Aufsatz- stück mit Klemmring Abdeckplatte Klasse D Schlammeimer Hofablauf Grundkörper, Auslauf seitlich DN 100 Geruchsverschluss Verlängerungsstück Gefälle Erdreich Kies- oder Schottertragschicht Bitumentragschicht Asphaltdecke 25 cm Kies (frostsicher) 4 / 80 Einbau- und Betriebsanleitung 010-050... -
Seite 5: Technische Daten
Technische Daten Maße und Gewichte Spezifikation Angabe Dimension Rohranschlüsse DN 100 oder DN 150 Grundwasserbeständigkeit 0,5 m Gesamtgewicht Belastungsklasse A ca. 15 kg Belastungsklasse D bis zu 50 kg Minimale Einstecktiefe des 55 cm Aufsatzstückes 010-050 Einbau- und Betriebsanleitung 5 / 80... -
Seite 6: Allgemeine Hinweise
Montage Aufsatzstück drehbar - zur Allgemeine Hinweise Anpassung an das Flie- Die Standfestigkeit des Behälters ist ausschließlich für das senraster. Eigengewicht, den Transport und für den beschriebenen Verbau gemäß bestimmungsgemäßer Verwendung (z. B. Belastungsklasse, Straßenaufbau) gewährleistet. Zusatz- lasten aus Einzel- oder Streifenfundamenten oder anderen Fremdeinwirkungen müssen vermieden werden. - Seite 7 Vorgegebene Einbautiefe Benötigte Einzelteile Art.-Nr. H (mm) 55 - 406 850102 850101 850009/ 850010 = 1099 ... 1450 010-050 Einbau- und Betriebsanleitung 7 / 80...
- Seite 8 Geruchsverschluss-Einbau Geruchsverschluss Dichtungen mit Gleitmittel Geruchsverschluss-Ausbau einstreichen. Die Aushebevorrichtung Geruchsverschluss mit so auf den Geruchsver- Aushebevorrichtung vorne schluss drücken, dass am Rohr ansetzen; er die beiden seitlichen wird durch Kippen der Laschen an den Zapfen Stange (2) automatisch des Geruchsverschlusses nach vorne in den Dicht- einrasten (1).
-
Seite 9: Berechnungsbeispiele - Einbautiefen
Berechnungsbeispiele - Einbautiefen Mit den Verlängerungs- und Aufsatzstücken aus dem Sys- tem 400 (aufgebaut im Raster von 350 mm) sind beliebige Einbautiefen möglich. Die maximal benötigte frostfreie Tiefe von 1080 mm kann erreicht werden (siehe "Benötigte Einzelteile", Seite 7). Der Geruchsverschluss kann in dieser Tiefe mit Hilfe einer Aushebevorrichtung (Art.-Nr. - Seite 10 Beispiel 1 Pos. Artikel Art.-Nr. Höhe [mm] Schlitzrost aus Kunststoff 850134 Schlammeimer aus Kunststoff 850115 Aufsatzstück mit Klemmring 850120 45 - 55 Klasse A, B, D stufenlos höhen- verstellbar Übergangsstück mit Dichtung 850103 Dichtung Ø 368 850112 Verbindungskeile (4x) 850111 Verlängerungsstück Höhe 850101 350 mm...
- Seite 11 Beispiel 2 Pos. Artikel Art.-Nr. Höhe [mm] Abdeckplatte Klasse B 850131 Aufsatzstück mit Klemmring 850120 45 - 55 Klasse A, B, D stufenlos höhen- verstellbar Übergangsstück mit Dichtung 850102 Dichtung Ø 458 850113 Verbindungskeile (4x) 850111 Verlängerungsstück Höhe 850101 350 mm Dichtung Ø...
- Seite 12 (siehe "Anschluss von weiteren Zuläufen", Seite 14) - (nicht bei Einbau eines Einzelteile der Dichtungen einfetten. kompletten KESSEL-Boden-/Hofablaufes System 400). Dichtungen gemäß Abbildung montieren. Das Bodenteil, bzw. den kompletten Boden-/Hofablauf auf den vorbereiteten Baugrund setzen und den Zulauf / die Auf die zwei verschiedenen Dichtungsdurchmesser ach- Zuläufe sowie den Auslauf anschließen.
- Seite 13 Aufsatzstück einsetzen Übergangsstück mit Dichtung einfetten. Aufsatzstück einsetzen und auf die gewünschte Höhe bringen. Einzelteile zusammenbauen und Verbindungskeile gemäß Abbildung montieren. 010-050 Einbau- und Betriebsanleitung 13 / 80...
- Seite 14 Anschluss von weiteren Zuläufen Die seitlichen Flächen mit der KESSEL-Sägeglocke (Art.- Nr. 500100) anbohren. Bohrloch an der Innenseite des Behälters entgraten. Dichtung entsprechend der Nennweite montieren und das Zulaufrohr einführen. 14 / 80 Einbau- und Betriebsanleitung 010-050...
- Seite 80 Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren! http://www.kessel.de/service/produktregistrierung.html KESSEL AG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
