ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

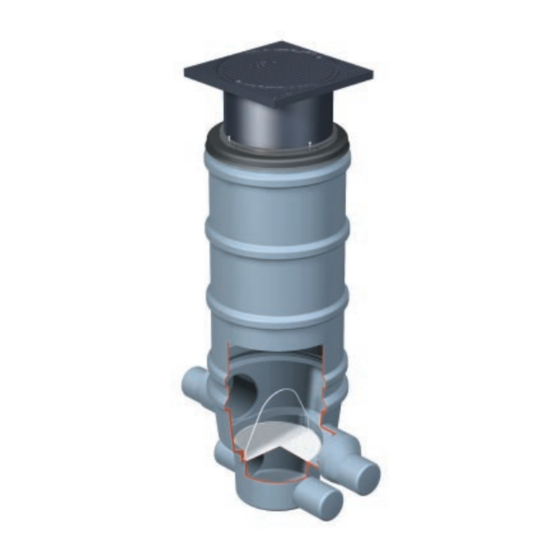

KESSEL-Regenwasserfilter System 400
• zum Einbau ins Erdreich
• zum Einbau in freiliegende
Leitungen
• mit und ohne Rückspüleinheit
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 8/06-HG
Inbetriebnahme
Datum
85323/120 A
85323/120 B
85323/120 D
85323
Produktvorteile
hoher Wirkungsgrad (ermittelt durch un-
abhängiges Institiut)
einfache Montage
wartungsfreundlich
keine Verstopfungsgefahr
automatische Filterreinigung ohne Öffnen
des Filters möglich
Rückspüleinheit nachrüstbar
Einweisung
Ort
85323R/120 A
85323R/120 B
85323R/120 D
85323R
Stempel Fachbetrieb
Sach-Nr. 010-125
