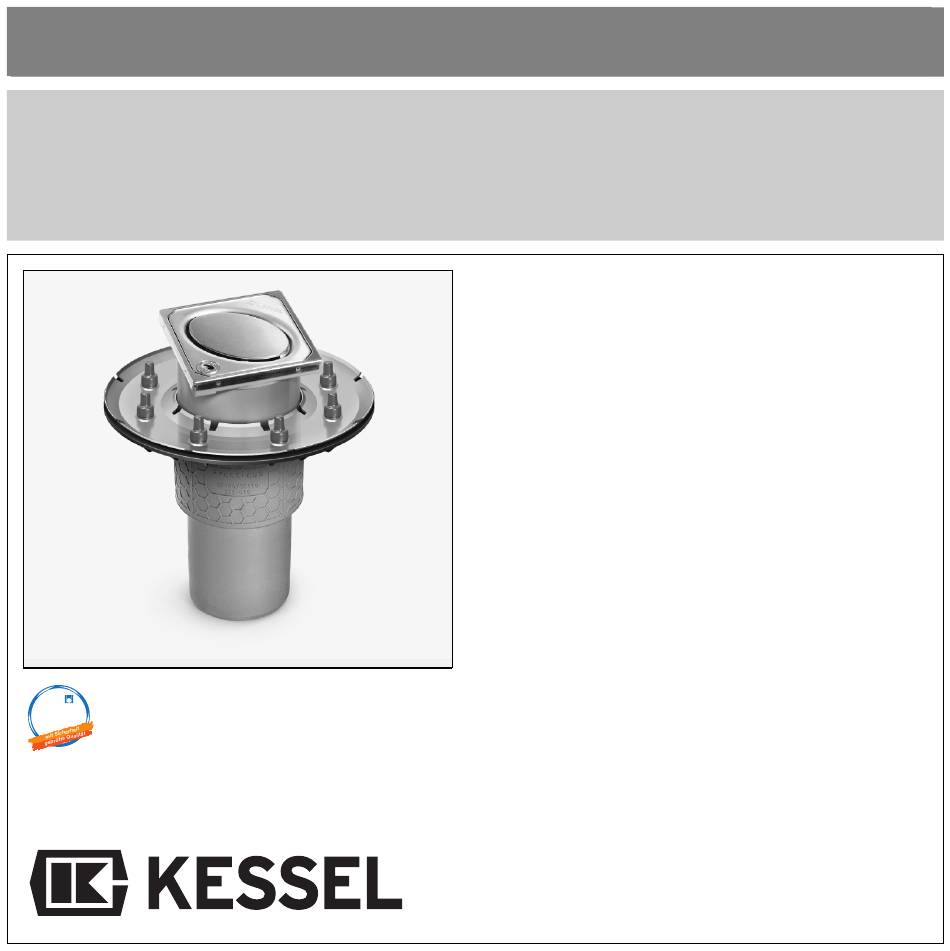

EINBAU- UND MONTAGEANLEITUNG
EINBAU- UND MONTAGEANLEITUNG
aus Kunststoff
KESSEL - Boden-/Deckenablauf Practicus
Auslauf senkrecht / seitlich DN 50/70/100

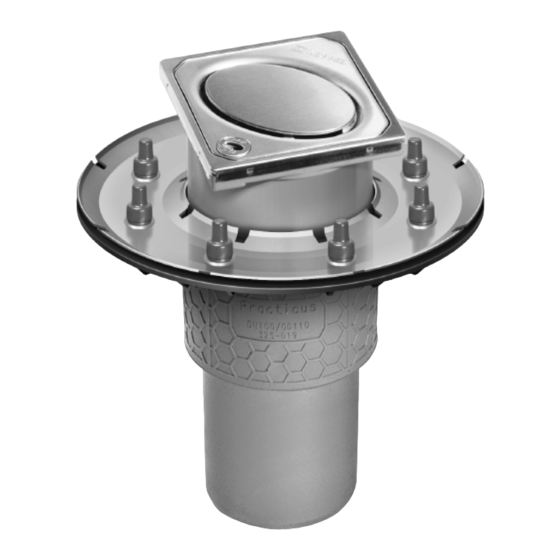

Abbildung zeigt Art.-Nr. 45219.64
DIN EN 1253
LGA
Landesgewerbeamt Bayern
Bauart
Bauart
Bauart
geprüft
geprü ü ft ft
gepr
und überwacht
und
und
überwacht
berwacht
ü
k Pressdichtungsflansch mit Gegenflansch
aus Edelstahl zur Feuchtigkeitsabdichtung
k Drehbares und stufenlos
höhenverstellbares Aufsatzstück
k Optimale Rohrreinigung durch
Herausnehmen des Geruchverschlusses
k Einfachster Einbau
k Mit Design-Rosten kombinierbar
k Grundkörper kombinierbar mit
Systemzubehör 125
Dehnfuge zwischen Endbelag und Aufsatzstück
legen.
Änderungsstand: 04/2010
Sachnummer:
325-914
®
