2. Câblage
Câblage circuit principal
Bornes
du filtre d'entrée
Connecteur
terre

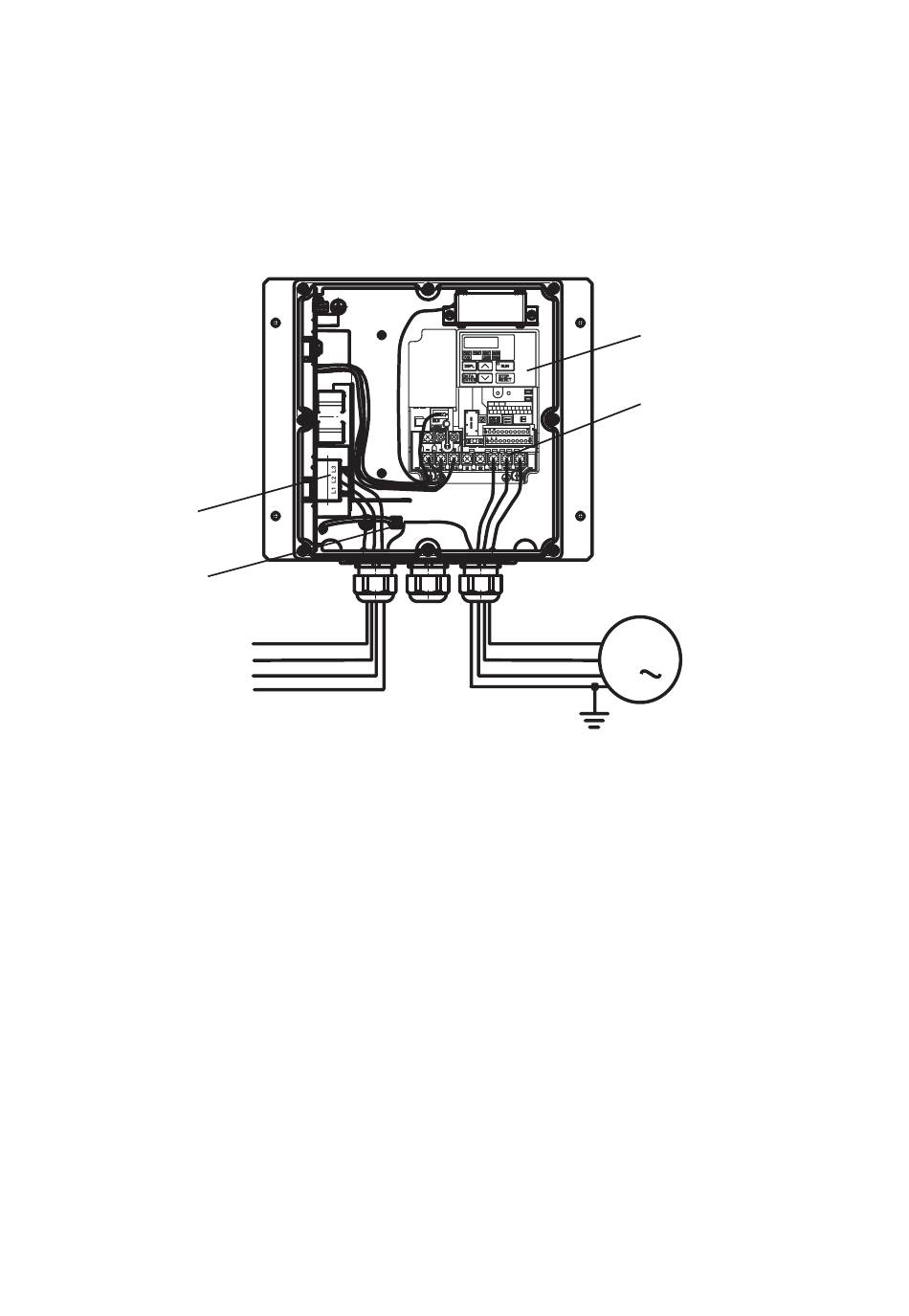

Le V7 IP65 est équipé d'un filtre d'entrée intégré. Le câble d'alimentation
doit être connecté directement aux bornes du filtre d'entrée.
Le câble du moteur doit être connecté aux bornes U/T1, V/T2, W/T3
du variateur.
FR-4
L1
L2
L3
PE
http://www.kontrolkalemi.com/forum/
Exemple de
variateur 3 phases,
400 V 0,55 kW
Variateur
Bornes du moteur
M
3
