2. Cableado

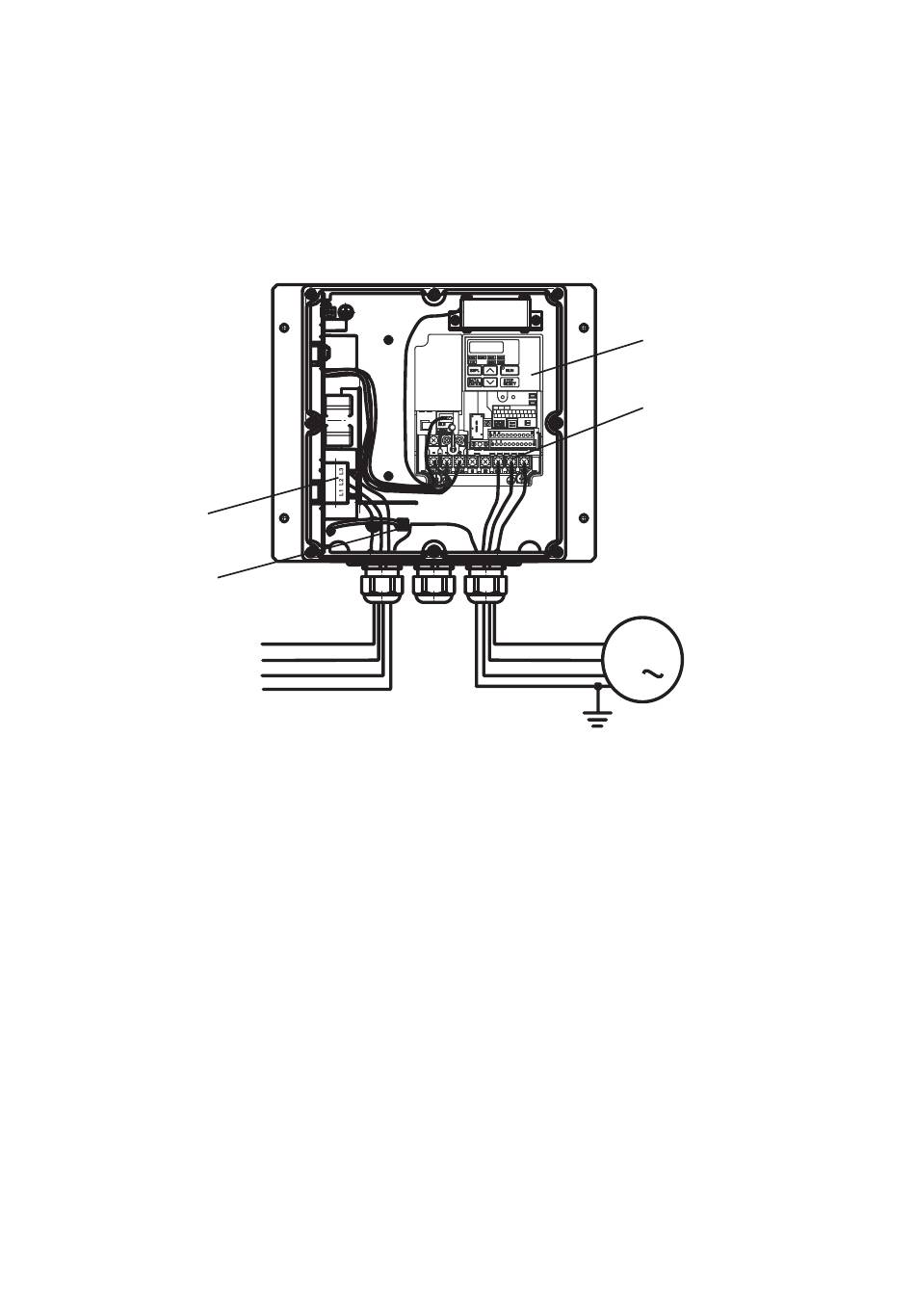

Cableado del circuito principal
Terminales
del filtro
de entrada
Terminal
de masa
El V7 IP65 incorpora un filtro de entrada. El cable de alimentación eléc-
trica debe conectarse directamente a los terminales del filtro de entrada.
El cable del motor debe conectarse a los terminales U/T1, V/T2, W/T3
del variador.
ES-4
L1
L2
L3
PE
http://www.kontrolkalemi.com/forum/
Ejemplo de variador
trifásico de
400 V y 0,55 kW
Variador
Terminales del motor
M
3
