2. Подключение цепей
Клеммы
входного фильтра
Клемма
заземления

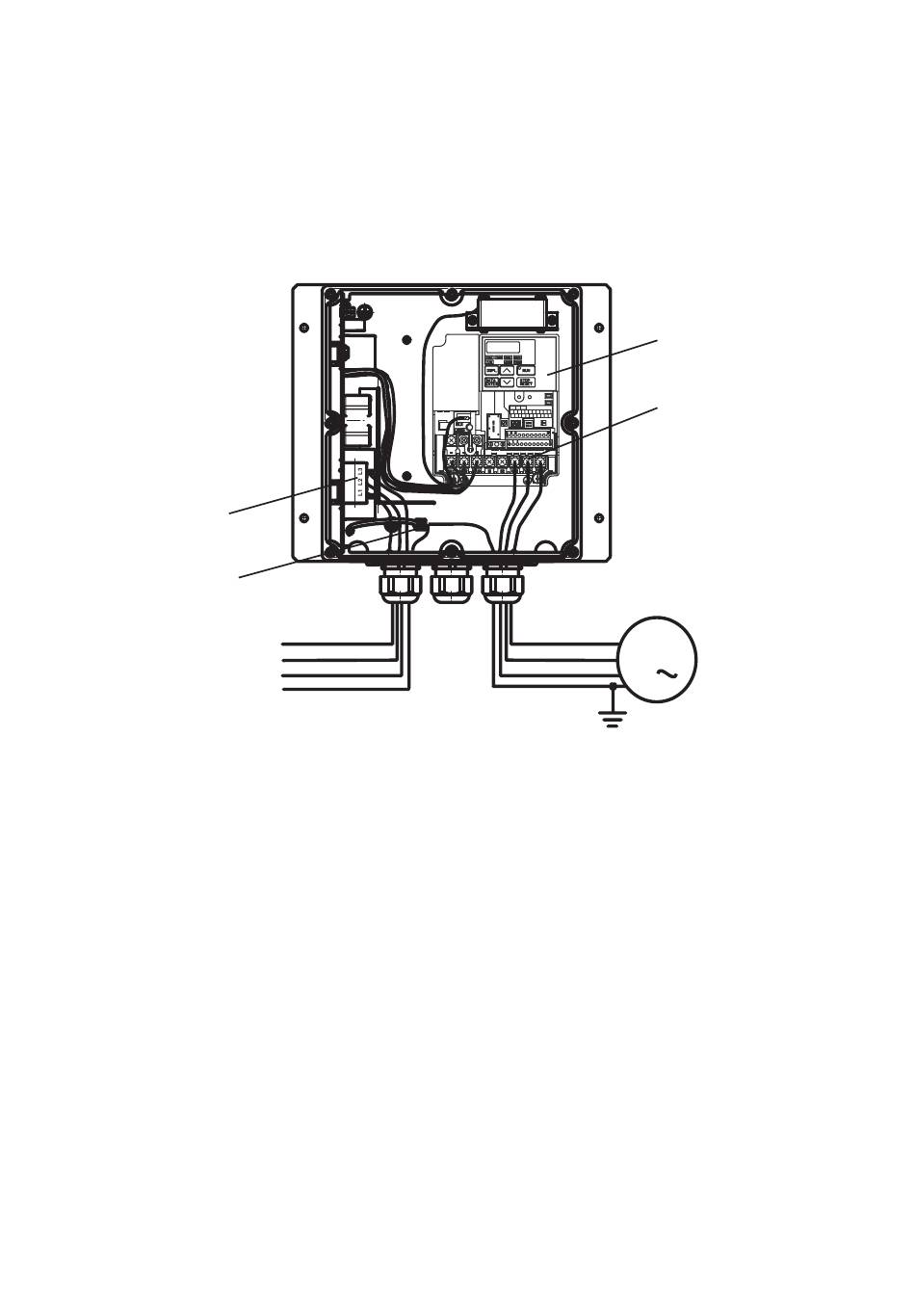

В V7 IP65 предусмотрен встроенный входной фильтр. Кабель
электропитания следует подсоединять непосредственно к клеммам
входного фильтра.
Кабель питания двигателя должен подсоединяться к клеммам U/T1,
V/T2, W/T3 инвертора.
RU-4
Подключение силовых цепей
L1
L2
L3
PE
http://www.kontrolkalemi.com/forum/
Пример: 3-фазный
инвертор,
400 В, 0.55 кВт
Инвертор
Клеммы питания
двигателя
M
3
