4. Aufbau und Funktionsweise

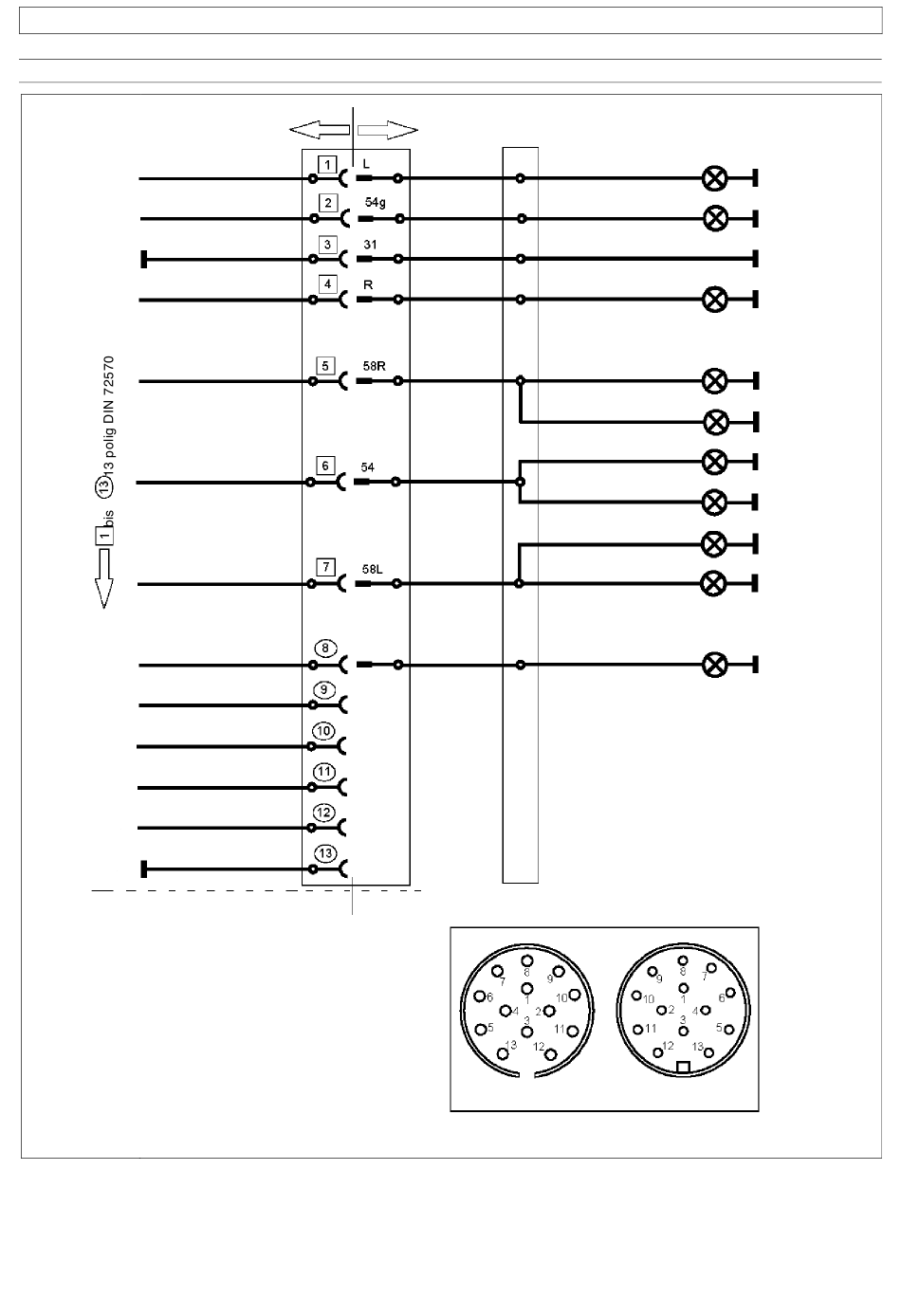

4.5 KFZ Steckdose Anschlussplan 13 polig 12 Volt nach DIN 72570

ziehendes Fahrzeug
Blinkleuchte links
Nebelschlussleuchte
Masse für Kontakte 1-8
Blinkleuchte rechts
Schlussleuchte rechts
Bremsleuchten
Schlussleuchte links
Rückfahrleuchte
Dauerplus 12 Volt
Ladung + für Batterie
nicht zugeteilt
nicht zugeteilt
Masse für Kontakte 9-13
Bild 9
22
gezogenes Fahrzeug
gelb
blau
weiß
grün
braun
rot
schwarz
grau
Steckdose Stecker
Blinkleuchte links
Nebelschlussleuchte
Masse für Kontakte 1-8
Blinkleuchte rechts
Schlussleuchte rechts
Kennzeichenleuchte
Bremsleuchte rechts
Bremsleuchte links
Kennzeichenleuchte
Schlussleuchte links
Rückfahrleuchte
13 polig DIN 72570
Blick von vorne
in die Steckdose
Blick von vorne
in den Stecker
