9. Service und Wartung
9.9 Keilriemenwechsel / Automatik-
spannsystem
Gefahr.
Alle Kontrollen und Arbeiten nur bei stillstehender
und druckloser Schraubenkompressoranlage durch-
führen!
Die zum Erneuern eines Keilriemensatzes entfernten
Schutzeinrichtungen müssen nach Abschluss dieser
Arbeit unbedingt wieder montiert werden.
Achtung
Der Austausch einzelner Keilriemen ist nicht zuläs-
sig, es muss immer der ganze Keilriemensatz erneu-
ert werden.
Während der Gesamtlebensdauer des Keilriemen-
satzes sind keine Nachstellungen am Automatik-
Spannsystem notwendig.

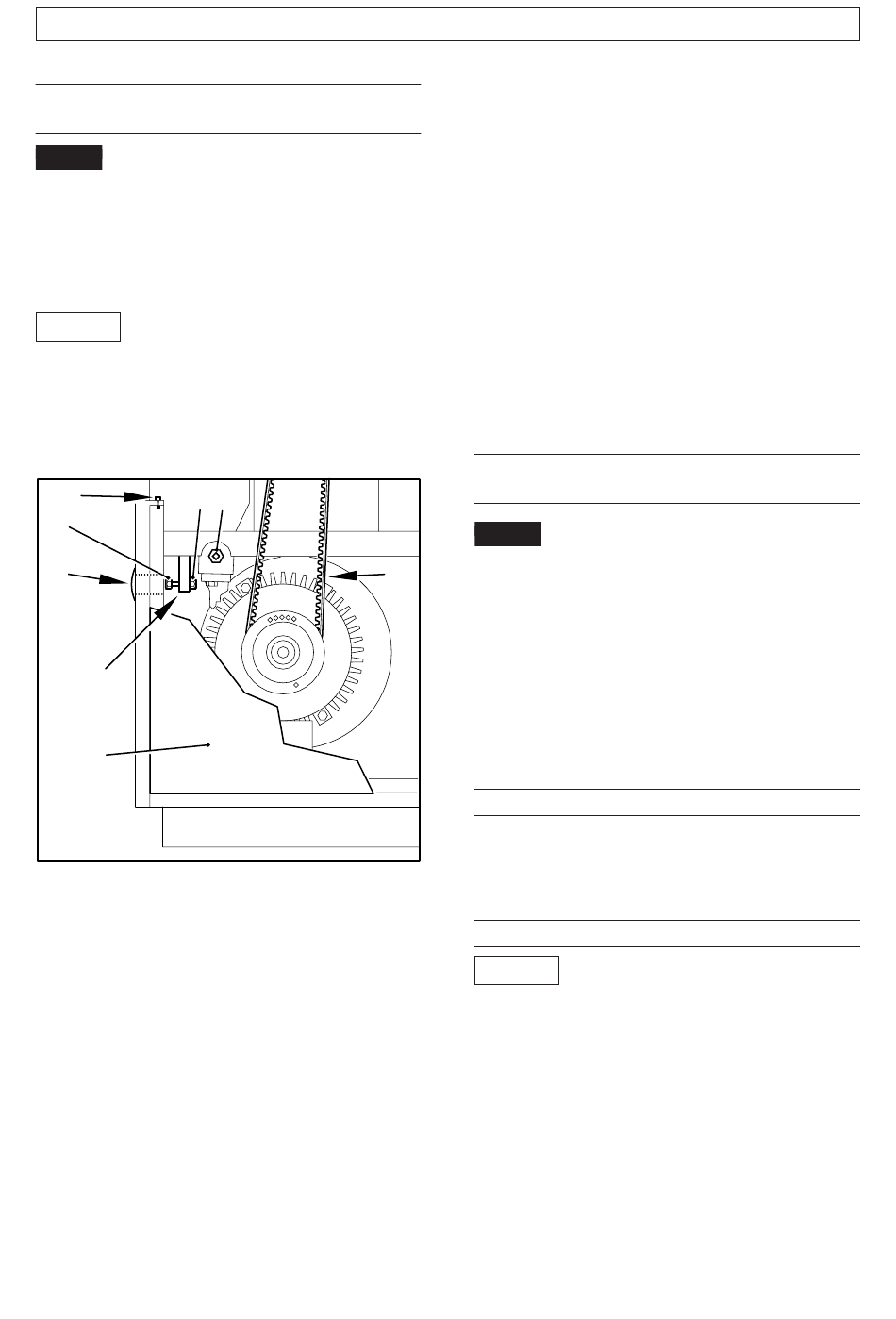

6
3
2
1
4
5
DL0014
Bild 34
1 Abdeckkappe
2 Bewegungsschraube
3 Sicherungsmutter
4 Halter
5 Paneel
6 Befestigungsschraube
7 Keilriemensatz
8 Drehachse
Die benötigte Keilriemenvorspannung wird durch das
Gewicht des Motors, welcher drehend gelagert ist
( - 8 - Bild 34), vorgegeben.
8
Den Keilriemenwechsel wie folgt durch-
führen:
• Paneel ( - 5 - Bild 34) durch Entfernen der Befestigungs-
schrauben ( - 6 - Bild 34) entnehmen
• Abdeckkappe ( - 1 - Bild 34) an der Verkleidung
entfernen
• Anheben des Motors durch Drehen der Bewegungs-
schraube ( - 2 - Bild 34) im Uhrzeigersinn,bis Keilrie-
men entlastet sind
• Keilriemenscheiben reinigen/entölen
• Keilriemensatz ( - 7 - Bild 34) tauschen
• Zurückdrehen der Bewegungsschraube, bis die
Sicherungsmutter ( - 3 - Bild 34) an den Halter (- 4 - Bild
34) anschlägt; zur Drehsicherung Bewegungs-
schraube fest anziehen (entgegen Uhrzeigersinn)
• Abdeckkappe und Paneel wieder montieren
9.10 Anschlussklemmen im Schaltschrank/
Einstellung Steuertrafo
Gefahr.
Bei elektrischer Spannung:
7
• AUS-Taste auf dem Bedienfeld betätigen,
• bauseitigen Hauptschalter auf "O" (AUS) stellen.
Die Anschlussklemmen im Schaltschrank sind bei der
ersten Inbetriebnahme und danach entsprechend War-
tungsplan zu überprüfen und, falls erforderlich, nachzu-
ziehen.
Die Einstellung des Steuertransformators ist entspre-
chend Kapitel 6.3 Elektrischer Anschluss zu überprüfen.

9.11 Verschraubungen

Die Verschraubungen des Luft- und Ölkreislaufes sind
entsprechend Wartungsplan zu überprüfen und, falls
erforderlich, nachzuziehen.

9.12 Allgemeine Wartung und Reinigung

Achtung
Aus den Anlageteilen und aus den Kühlern von Kom-
pressoren, die der heißen Druckluft ausgesetzt sind,
müssen Ölrückstände und andere Ablagerungen ent-
sprechend der Betriebsanweisung entfernt werden.
Die Schraubenkompressoranlage ist in den ange-ge-
benen Intervallen mit Druckluft abzublasen (dabei nicht
auf Personen zielen), vor allem:
• Reglerorgane
• Armaturen
• Verdichterblock
• Kühler
• Elektromotor
51
