4. Aufbau und Funktionsweise

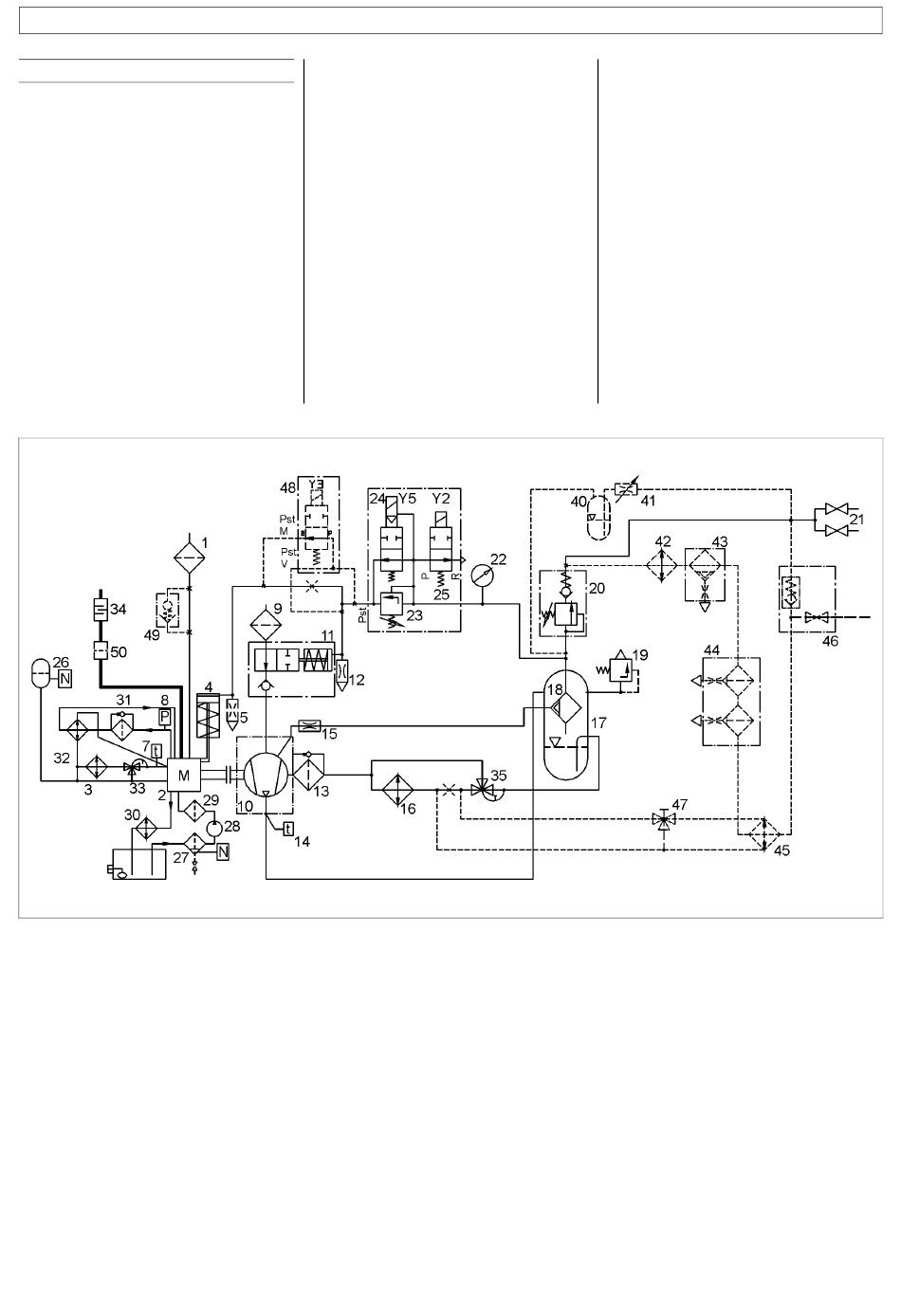

4.3 Funktionsplan

1 Luftfilter Dieselmotor
2 Dieselmotor
3 Wasserkühler Dieselmotor
4 Motorstellzylinder
5 Düse Motorstellzylinder
6 Kraftstofftank / Niveauschalter
7 Motor-Temperatur
8 Motoröldruck
9 Luftfilter Verdichter
10 Verdichter
11 Saugregler
12 Düse Saugregler
13 Ölfilter; Verdichteröl
14 Temperaturschalter
15 Blende; Absaugleitung
16 Ölkühler Verdichteröl
17 Druckbehälter
18 Feinabscheider
Bild 7
20
19 Sicherheitsventil
20 Druckhalteventil
21 Druckluftentnahme 2 x ¾"
22 Manometer
23 Reglereinheit / Proportionalregler
24 Reglereinheit / Lastschaltventil
25 Reglereinheit / Entlastungsventil
26 Ausgleichsbehälter mit Niveausensor
27 Kraftstoffleitungsfilter /
Wasserabscheider mit Sensor
28 Kraftstoff-Förderpumpe
29 Kraftstoff-Hauptfilter
30 Kraftstoff-Kühler
31 Motoröl-Filter
32 Motoröl-Kühler
33 Kühlwasser-Thermostat
34 Abgas-Schalldämpfer
35 Verdichteröl-Thermostat
Option Öler
40 Öler-Behälter
41 Öler-Ventil
Option Wärmetauscher-Nachkühler-
Nachfilter
42 Nachkühler
43 Kondensatableiter
44 Nachfilterkombination
45 Wärmetauscher
Option ölfreie Druckluft
46 Entnahmehahn ölfreie Druckluft
Option abschaltbarer
Wärmetauscher
47 abschaltbarer Wärmetauscher
Option Generatorbetrieb
48 Magnetventil Generatorbetrieb
Option Chalwyn Valve
49 Chalwyn Valve
Option Funkenfänger
50 Funkenfänger
