9. Wartung
Achtung
Nach Abschluss der Überprüfung muss
der ordnungsgemäße Zustand der
Betriebsüberwachung wieder
hergestellt werden!

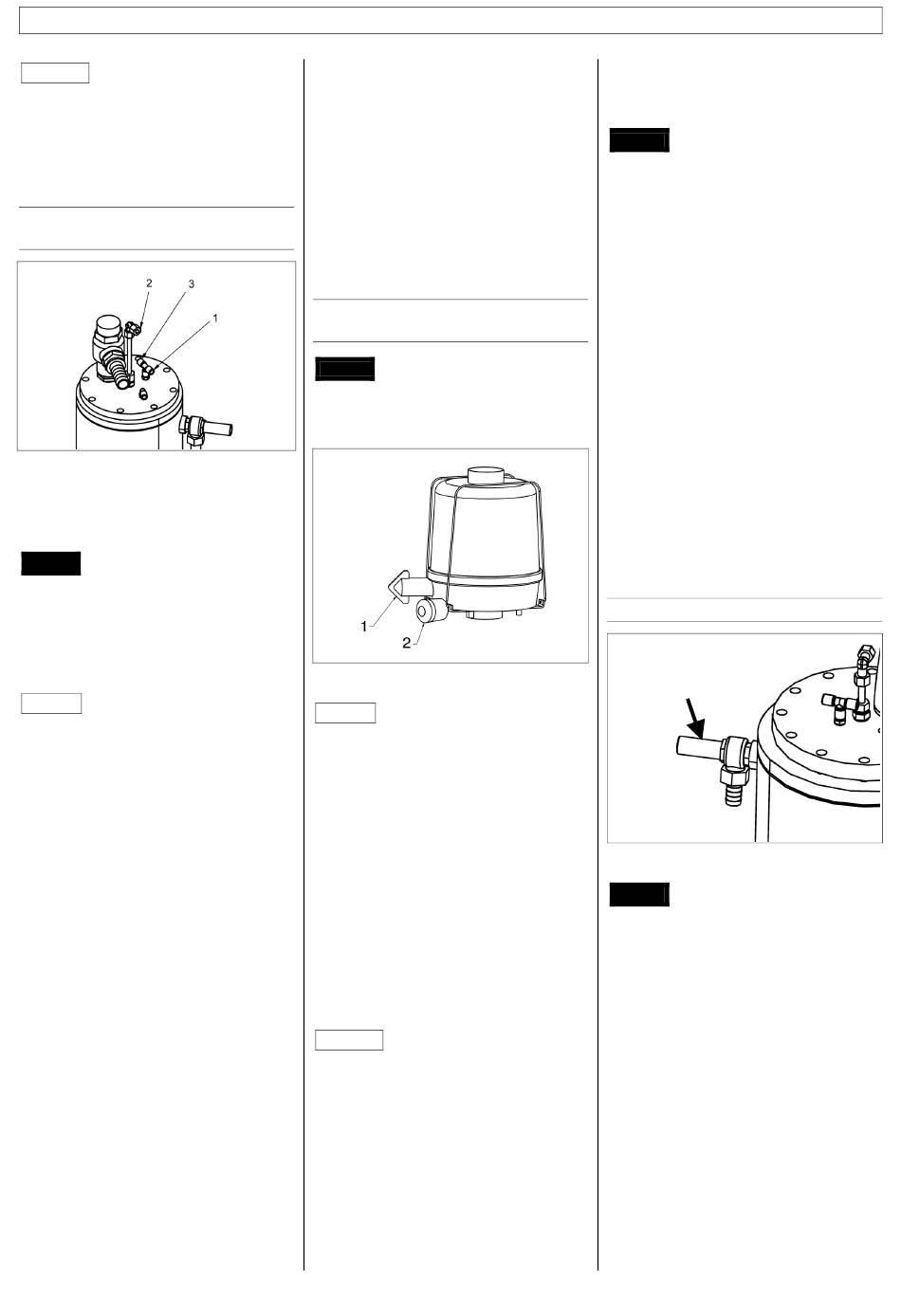

9.5.4 Feinabscheider prüfen/
wechseln
Bild 34
1 Anschluss P-Regler
2 Anschluss Absaugleitung Verdichter
3 Öleranschluss (Option)
Gefahr
Druckbehälter steht unter Druck! Nur
bei stillstehendem Motor und druck-
losem Schraubenkompressor arbeiten!
Vorsicht bei heißem Öl: Verbrühungs-
gefahr! Kein Öl verschütten!
Hinweis
Feinabscheider vorschriftsmäßig
entsorgen. - Sondermüll -!
Auf Dichtheit achten!
Feinabscheider mindestens einmal
jährlich wechseln oder Differenzdruck wie
folgt messen:
* bei stillstehendem Motor und drucklo-
sem Kompressor, Peilstab aus dem
Druckbehälter herausschrauben,
* Reduzierstück einschrauben,
* Manometer in Reduzierstück
einschrauben,
* Schraubenkompressor starten,
* die Druckdifferenz zwischen Mano-
meter-Druckbehälter und Manometer-
Instrumententafel darf 1 bar nicht
überschreiten.
Ist der Differenzdruck > 1 bar, so ist die
Feinabscheidepatrone auszutauschen:
* alle Sechskantschrauben am Deckel-
umfang herausschrauben,
* Deckel abnehmen und alten Feinab-
scheider herausnehmen,
* alte Dichtungen vom Druckbehälter
abnehmen, Dichtungsfläche reinigen
und neue Dichtung auflegen,
* neuen Feinabscheider in den Druckbe-
hälter einsetzen und neue Dichtung
auflegen,
* Deckel aufsetzen, Sechskantschrauben
einschrauben und über Kreuz anziehen
(Anzugsdrehmoment siehe Kapitel
9.5.9 Anzugsdrehmomente),
* Dichtheit überprüfen,
* alte Feinabscheidepatrone vorschrifts-
mäßig entsorgen.
9.5.5 Luftfilter wechseln
(Kompressor / Motor)
Gefahr
Alle Kontrollen und Arbeiten nur bei
stillstehendem Motor und drucklosem
Schraubenkompressor durchführen!
Bild 35
Hinweis
Die Luftfilter wöchentlich auf Staubanfall
prüfen.
Der Luftfilter ist mit einer
Wartungsanzeige (2) ausgerüstet, welche
den Zustand der Filterpatrone anzeigt.
Die Wartungsintervalle des Luftfilters sind
abhängig von den Umgebungsbedingun-
gen.
Wenn das rote Feld der Wartungsanzeige
bei abgestelltem Schraubenkompressor
sichtbar ist und eingerastet bleibt, ist die
Luftfilterpatrone zu ersetzen (jedoch
mindestens alle 12 Monate).
Den Luftfilter nicht reinigen und nicht
wieder verwenden.
Achtung
Sicherheitspatrone bei jedem dritten
Wechsel des Luftfilterelements mit
austauschen.
Luftfilter austauschen:
* Spannbügel am Luftfilter lösen und
wegklappen,
* Filterhaube abnehmen,
* Filterpatrone aus der Filterhaube
herausnehmen,
* Sicherheitspatrone aus dem Gehäuse
herausnehmen,
* Filterpatrone ersetzen.
Gefahr
Die Luftfilterpatrone niemals mit
Benzin oder heißen Flüssigkeiten
reinigen!
Zusammenbau des Luftfilters:
* im Filtergehäuse die Dichtungsfläche
reinigen,
* Sicherheitspatrone einsetzen und auf
korrekten Sitz achten.
* Filterpatrone einsetzen und auf
korrekten Sitz der Dichtung achten,
* Filterhaube aufsetzen und mit den
Spannbügeln befestigen (die Spann-
bügel lassen sich nur dann schließen,
wenn die Filterpatrone mit der Dichtung
richtig auf der Dichtfläche des Filter-
gehäuses aufsitzt),
* Wartungsanzeiger durch Drücken auf
den Rückstellhebel wieder betriebs-
bereit machen.
9.5.6 Sicherheitsventil überprüfen
Bild 36
Gefahr
Der Schraubenkompressor darf nicht
mit defektem Sicherheitsventil
betrieben werden!
Bei der Prüfung des Sicherheitsventils
tritt ein Öl-Luftgemisch aus.
Das Sicherheitsventil ist min. zweimal
jährlich auf Funktion zu prüfen. Die
Prüfung erfolgt an der unter Druck stehen-
den Anlage durch vorsichtiges Drehen der
Ventilkappe entgegen dem Uhrzeigersinn,
bis der Ventilkegel durch den anstehen-
den Druck angelüftet wird (Achtung:
Austritt von Öl- Luftgemisch). Danach
muss die Kappe im Uhrzeigersinn bis
Anschlag zurückgedreht werden.
Entsprechend den örtlichen Vorschriften,
jedoch min. einmal jährlich, ist die
Funktion (Abblasedruck) des Sicherheits-
39
