Prüfung Isolationsüberwachung / Inbetriebsetzung / Geräteanschluss - CompAir DLT0408 Betriebs- Und Serviceanleitung

11. Option Generator
11.5 Prüfung Isolationsüberwa-
chung / Inbetriebsetzung /
Geräteanschluss
Prüfung Isolationsüberwachung:
Achtung
Das Stromerzeugungsaggregat erst in
Betrieb nehmen, wenn Sie die Sicher-
heits- und Bedienungshinweise dieser
Bedienungsanleitung vollständig
gelesen und verstanden haben.
Mindestens einmal pro Arbeitstag ist
die ordnungsgemäße Funktionsweise
der Schutzmaßnahme gegen indirektes
Berühren: "Schutztrennung mit Isola-
tionsüberwachung und Abschaltung"
zu überprüfen.
Arbeitstägliche Prüfung der Schutzmaß-
nahme nach GW 308: "Schutztrennung
mit Isolationsüberwachung und
Abschaltung"
Bei laufendem Motor ist folgende Prüfung
durchzuführen:
1. Alle an das Stromerzeugungsaggregat
angeschlossenen Geräte ausstecken;
Schutzschalter in Stellung "on" bringen.
2. Prüftaste "Test" betätigen.
3. Kontrollieren, ob Schutzschalter auslöst
und rote Leuchtmelder (AL1 + AL2)
"ISOLATIONSFEHLER" anzeigen.
4. Grüne Rücksetztaste (Reset) mind.
2 Sek. betätigen. - Rote Leuchtmelder
(AL1 + AL2) müssen erlöschen.
5. Schutzschalter in Stellung "EIN"
bringen; Stromerzeugungsaggregat ist
jetzt einsatzbereit.
Achtung
Das Stromerzeugungsaggregat darf
nur benutzt werden, wenn der Schutz-
schalter bei der Prüfung ausgelöst hat
und die roten Leuchtmelder nach dem
Zurücksetzen erloschen sind.
MODE-Taste einstellen
MODE-Taste in die gewünschte Stellung
schalten:
1.Stufe/MODE 1:
Druckluft und elektrische Leistung
variable Motordrehzahl
* Abnahme von Druckluft und elektrischer
Leistung bis zur max. Motorleistung
möglich. Achtung: Motordrehzahl-
drückung bei Überlast.
* Druckluftbetrieb ohne Abnahme von
elektrischer Leistung:
-> variable Motordrehzahlanpassung je
nach Leistungsbedarf
46
* zusätzliche Abnahme von elektrischer
Leistung
-> automatische Motordrehzahlanpas-
sung auf maximale Motordrehzahl.
* Leerlaufautomatik, d.h. Nachlaufzeit von
100 Sekunden bei maximaler
Motordrehzahl, wenn die Abnahme der
elektrischen Leistung konstant kleiner
75 VA beträgt.
2.Stufe/MODE 2:
wie 1. Stufe, jedoch konstante Motor-
drehzahl
* gleiche Funktion wie unter 1.Stufe
beschrieben, jedoch mit konstant max.
Motordrehzahl
Einschalten

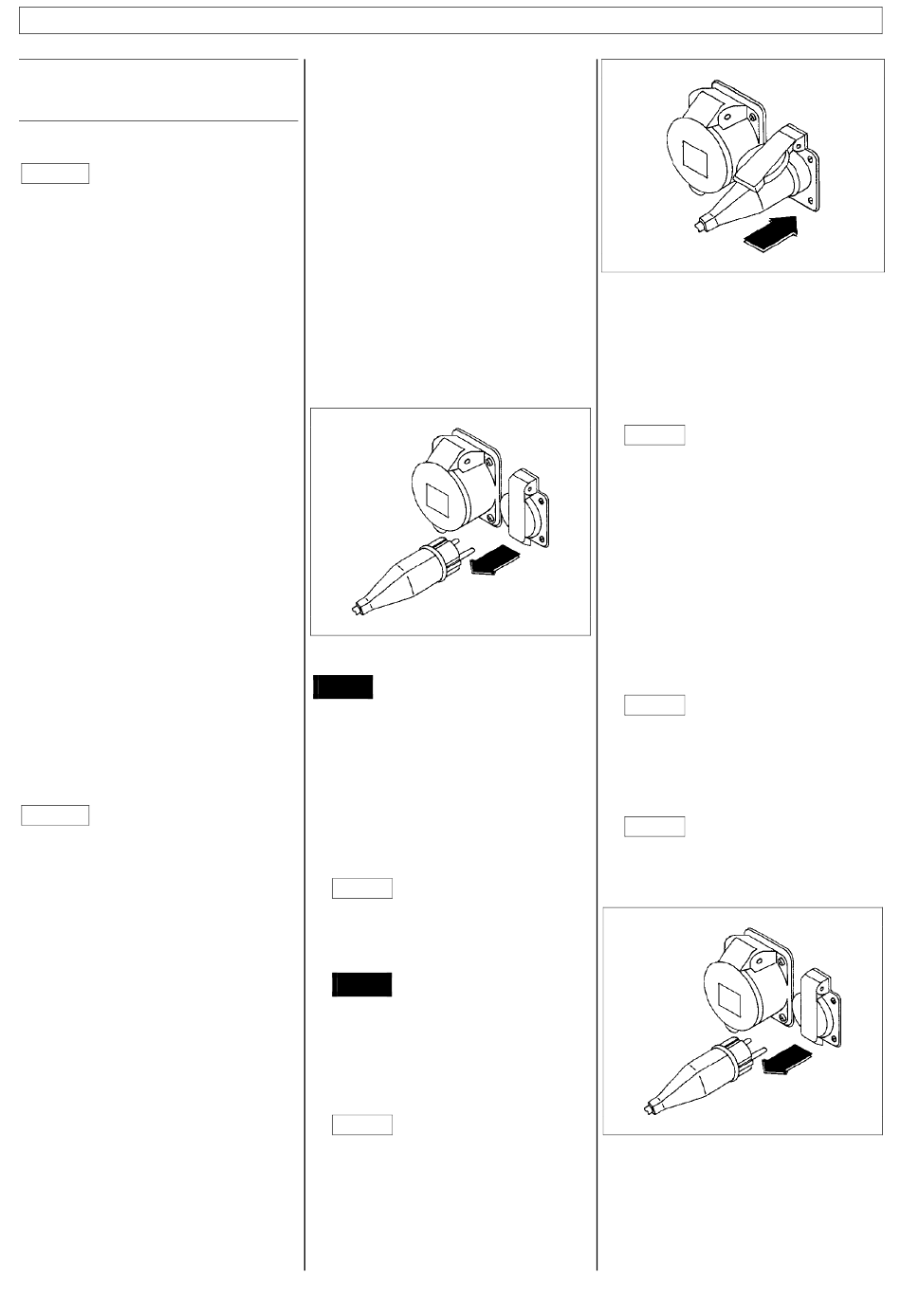

Bild 39
Gefahr
Sicherheitsbedingungen beachten!
* Die üblichen Prüfungen (Sicherheits-
maßnahmen, Aufstellungsort, Ölstand,
Kraftstoff usw.) vor dem Einsatz der
Maschine vornehmen.
* Darauf achten, dass alle Geräte an den
Ausgangsbuchsen ("Steckdosen") des
Stromerzeugers nicht eingesteckt sind.
Hinweis
An den Geräten vorhandene Geräte-
schalter sollten auf "AUS" / "0" / "OFF" -
stehen.
Gefahr
Unkontrolliert anlaufende Geräte -
können Personen gefährden, diese -
Geräte können beschädigt werden
oder Beschädigungen verursachen.
* Aggregat starten
Hinweis
Erst wenn der Motor warmgelaufen ist,
darf das Stromerzeugungsaggregat
belastet werden.
* Kontrollieren, ob der Schutzschalter in
Position "ON" eingerastet ist.
Bild 40
Die Geräte nacheinander an die Aus-
gangsbuchsen anschließen und darauf
achten, dass die für jede Buchse ange-
gebene Stromstärke nicht überschritten
und der Stromerzeuger nicht überlastet
wird.
Hinweis
Geräte nacheinander an den Geräte-
schaltern einschalten.
Geräte mit hohem Anlaufstrom nach
Möglichkeit zuerst einstecken /
einschalten. Nur geeignete Geräte in
einwandfreiem Zustand an den
Stromerzeuger anschließen.
Ausschalten
* Geräte an den Geräteschaltern
nacheinander ausschalten.
Hinweis
Geräte mit der höchsten Stromaufnah-
me nach Möglichkeit zuletzt
ausschalten.
* Geräte nacheinander ausstecken.
Hinweis
Achten Sie darauf, dass bei unbenutz-
ten Steckdosen die Klappdeckel wieder
korrekt geschlossen sind.
Bild 41
* Motor noch ca. 2 Minuten weiterlaufen
lassen, damit sich das Stromerzeu-
gungsaggregat abkühlt.
* Aggregat stillsetzen
