4. Aufbau und Funktionsweise

4 Aufbau und Fu nktionsw eise

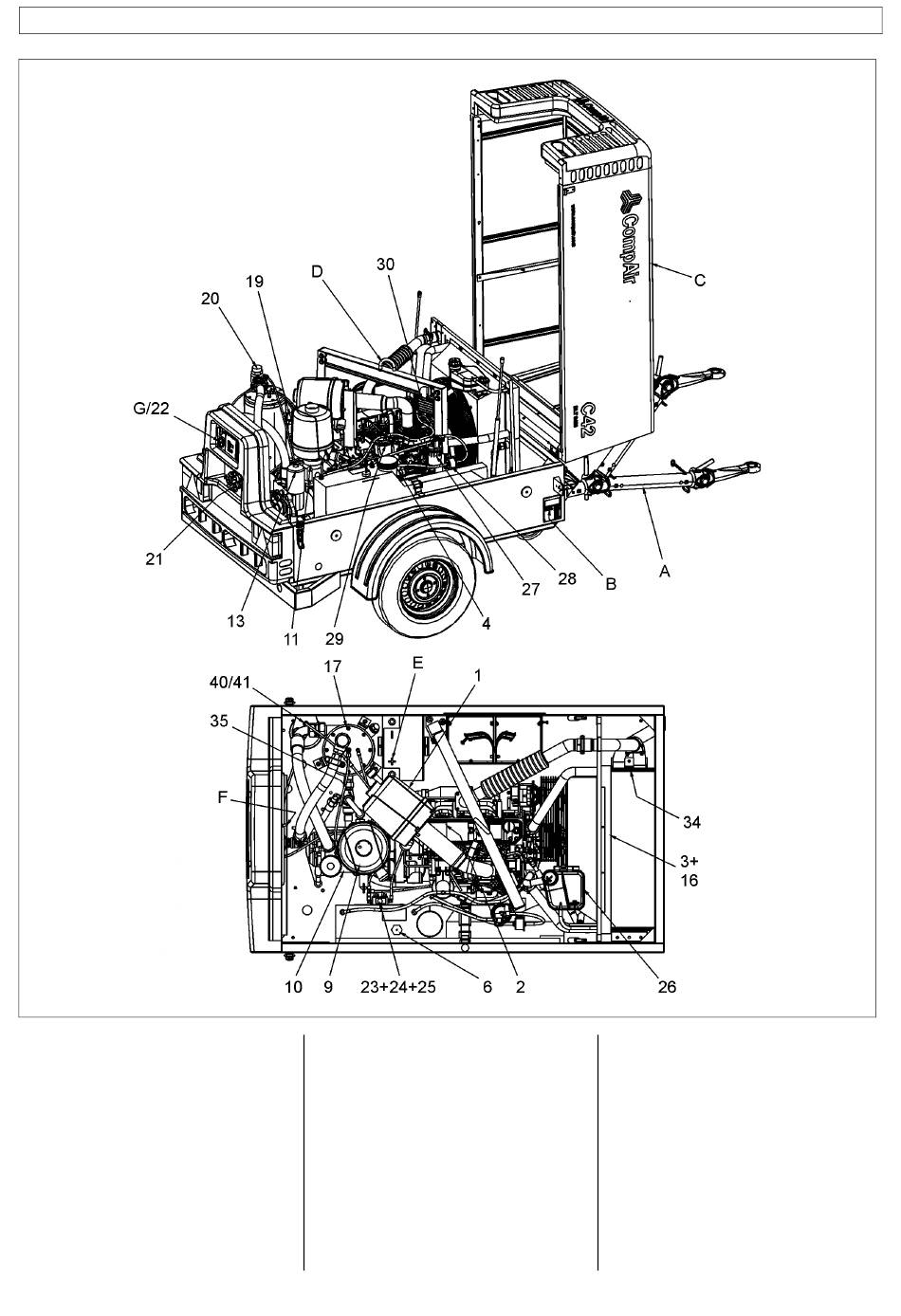

Bild 6
A Fahrgestell
B Fahrgestellnummer
C Haube
D Kranöse
E Batterie
F Batteriehauptschalter
G Instrumententafel mit Manometer und
Lastlaufschalter
1 Luftfilter Dieselmotor
2 Dieselmotor
3 Wasserkühler Dieselmotor
4 Motorstellzylinder
18
6 Kraftstofftank / Niveauschalter
9 Luftfilter Verdichter
10 Verdichter
11 Saugregler
13 Ölfilter; Verdichteröl
16 Ölkühler Verdichteröl
17 Druckbehälter
19 Sicherheitsventil
20 Druckhalteventil
21 Druckluftentnahme 2 x ¾"
22 Manometer
23 Reglereinheit / Proportionalregler
24 Reglereinheit / Lastschaltventil
25 Reglereinheit / Entlastungsventil
26 Ausgleichsbehälter mit Niveausensor
27 Kraftstoffleitungsfilter /
Wasserabscheider mit Sensor
28 Kraftstoff-Förderpumpe
29 Kraftstoff-Hauptfilter
30 Kraftstoff-Kühler
34 Abgas-Schalldämpfer
35 Verdichteröl-Thermostat
Option Öler
40 Öler-Behälter
41 Öler-Ventil
