11. Option Generator

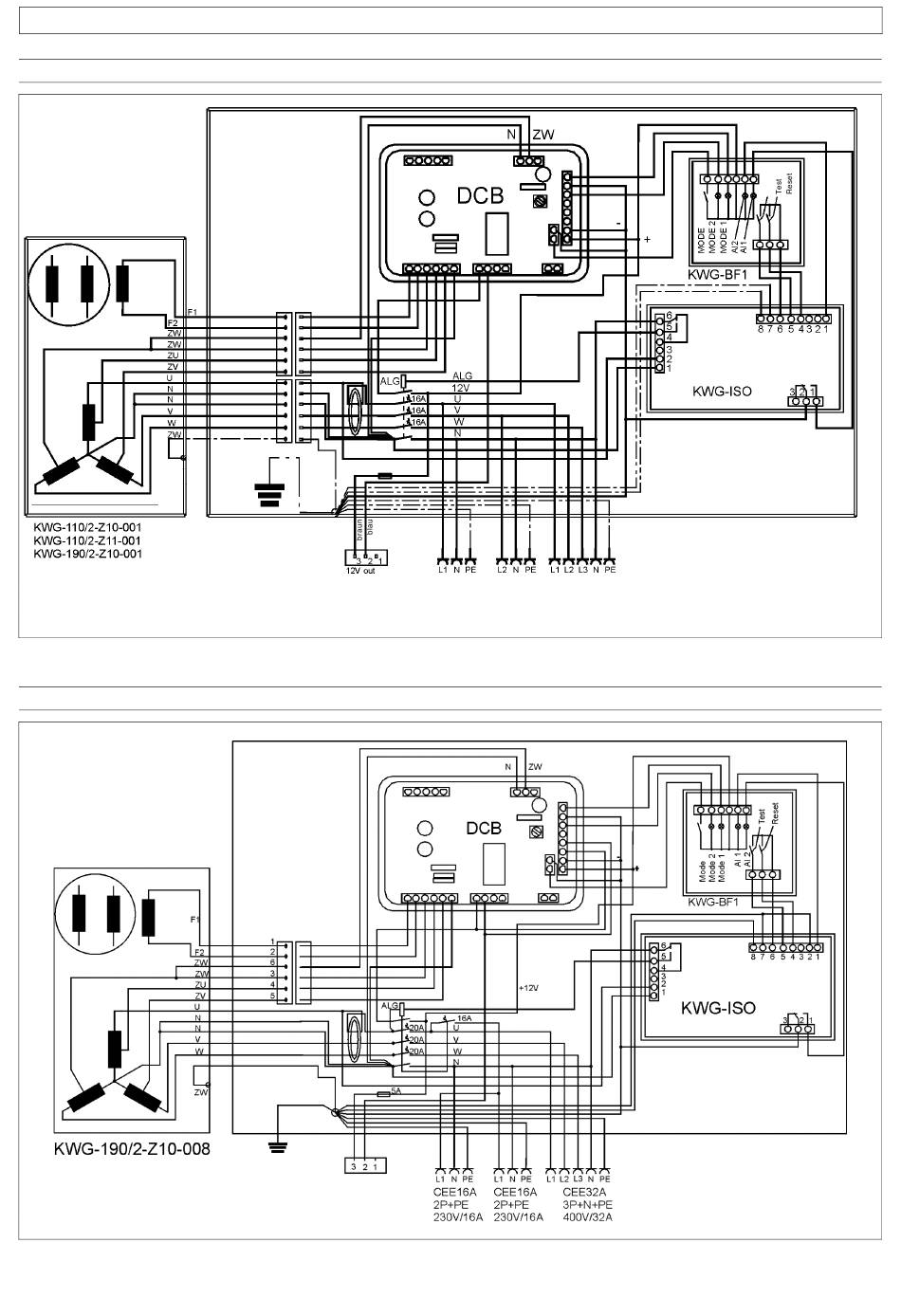

11.9 Verdrahtungsplan Generator-Schaltkasten 9 KVA 400/230 V

Bild 42

11.10 Verdrahtungsplan Generator-Schaltkasten 15 KVA 400/230 V

Bild 43
rot 1
grau 2
orange 8
gelb 3
gelb 4
gelb 5
braun 1
blau 4
blau 5
weiß 2
schwarz 3
grün/gelb 6
Sicherung 5A
Stecker für
Drehzahlsteuerung
out auf +12V = hohe Drehzahl
Steckdose Steckdose Steckdose
CEE16A CEE16A CEE16A
2P+PE 2P+PE 3P+N+PE
230V / 16A 230V / 16A 400V / 16A
49
