9. Wartung
ventils auf einem hierfür geeigneten
Teststand zu prüfen.
Bei nicht funktionierendem Sicherheits-
ventil ist dieses sofort gegen ein neues,
für die Anlage ausgelegtes Sicherheits-
ventil auszutauschen. Die Arbeiten dürfen
nur durch hierfür befugte Personen
durchgeführt werden.

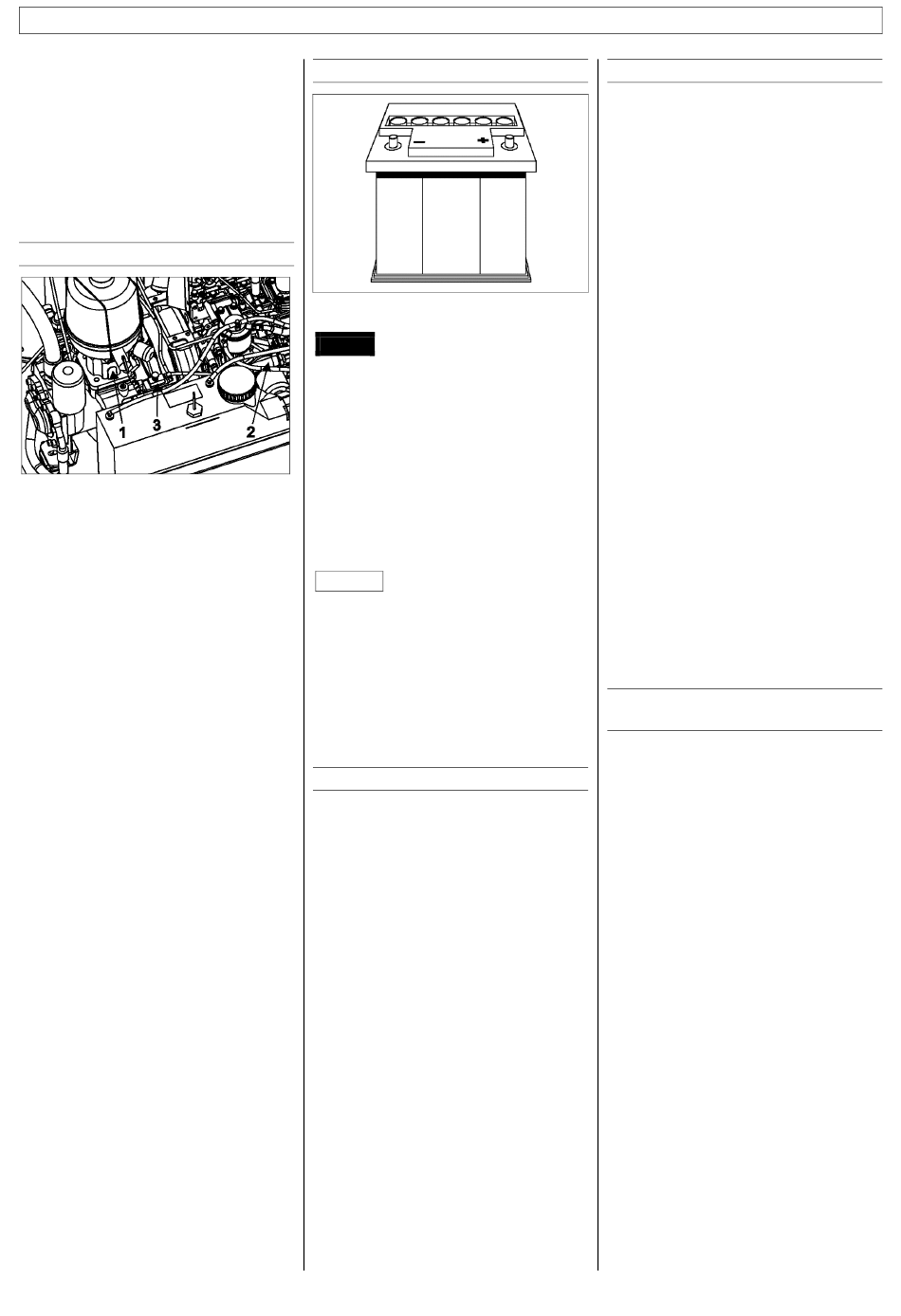

9.5.7 Regelung
Bild 37
Die Regelung ist als stufenlose Drehzahl-
Volumenstromregelung ausgebildet. Sie
besteht aus:
1 dem Saugregler,
2 dem Motor-Stellzylinder,
3 dem Druckregler
Das Saugregelventil (1) beinhaltet:
* den Regelkolben / Rückschlagkolben
zur Volumenstromregelung und zur
Verhinderung der Überflutung des
Saugreglers und des Luftfilters mit
Verdichteröl nach dem Abschalten der
Anlage.
40
9.5.8 Batteriewartung
Bild 38
Gefahr
Die von der Batterie abgegebenen
Gase sind explosiv!
Funkenbildung und offenes Feuer in
der Nähe der Batterie vermeiden!
Säure nicht auf Haut oder Kleidung
kommen lassen! Schutzbrille tragen!
Keine Werkzeuge auf die Batterie
legen!
Die Batterie ist wartungsfrei nach DIN.
Achtung
Säurestand spätestens nach 1000 Be-
triebsstunden, maximal nach 24 Mona-
ten kontrollieren, ggf. mit destilliertem
Wasser auffüllen.
Zur Wartung der Batterie beachten Sie
bitte auch die Vorschriften des Herstellers
bzw. die Motorbetriebsanleitung.
9.5.9 Anzugsdrehmomente
Für die Schraubenverbindungen gelten
folgende Anzugsdrehmomente:
Radschrauben
Druckbehälterdeckel
Sicherheitsventil
Motorlagerung/Schwingm.
Verdichterlagerung/Schwingm.
Schwingmetall/Rahmen
Fahrgestellbefestigungs-
schrauben
Aufhängung / Rahmen
Aufhängung (Querträger)
Schlauchschellen
(Motor, Verdichter/Kühler)
9.6 Ersatzteile für die Wartung
Bezeichnung
Servicepaket 500 Bh
(Motor)
Servicepaket 1000 Bh
C35-10, C38, C42
(Feinabscheider
Servicepaket 1000 Bh
C50 (Feinabscheider
Servicepaket 1000 Bh
)
(Luftfilter
Ersatzteilliste
Wartungsteile
Luftfilterelement
Luftfilter-Sicherheitselement
Verdichterölfilter C35-10, C38 A04819974
Verdichterölfilter C50
Kraftstofffilter
Kraftstoff-Vorfilter
Motorölfilter
Luftentölelement
(Feinabscheider
Dichtung Luftentölelement
9.7 Prüffristen für Druckbehälter
und Elektroinstallation
Druckbehälter
Nach fünf Jahren muss eine dazu
befähigte Person den Druckbehälter nach
Druckgeräterichtlinie 97/23/EG von innen
prüfen.
90 Nm
Nach zehn Jahren muss eine benannte
Stelle den Druckbehälter nach
40 Nm
Druckgeräterichtlinie 97/23/EG einer
Festigkeitsprüfung unterziehen.
50 Nm
90 Nm
Elektroinstallation
Nach vier Jahren oder nach jedem
90 Nm
Eingriff ist die Elektroinstallation einer
50 Nm
Prüfung durch eine Elektrofachkraft zu
unterziehen.
Sollten in Ihrem Land kürzere Prüffristen
90 Nm
gelten, so sind diese einzuhalten.
85 Nm
125 Nm
3 Nm
Ident Nr.
A19053474
A19053574
)
A19052974
)
A19051874
ZS1069421
A04472874
100010551
A00587374
ZS1068467
ZS1068468
ZS1068466
100013072
)
A93181360
