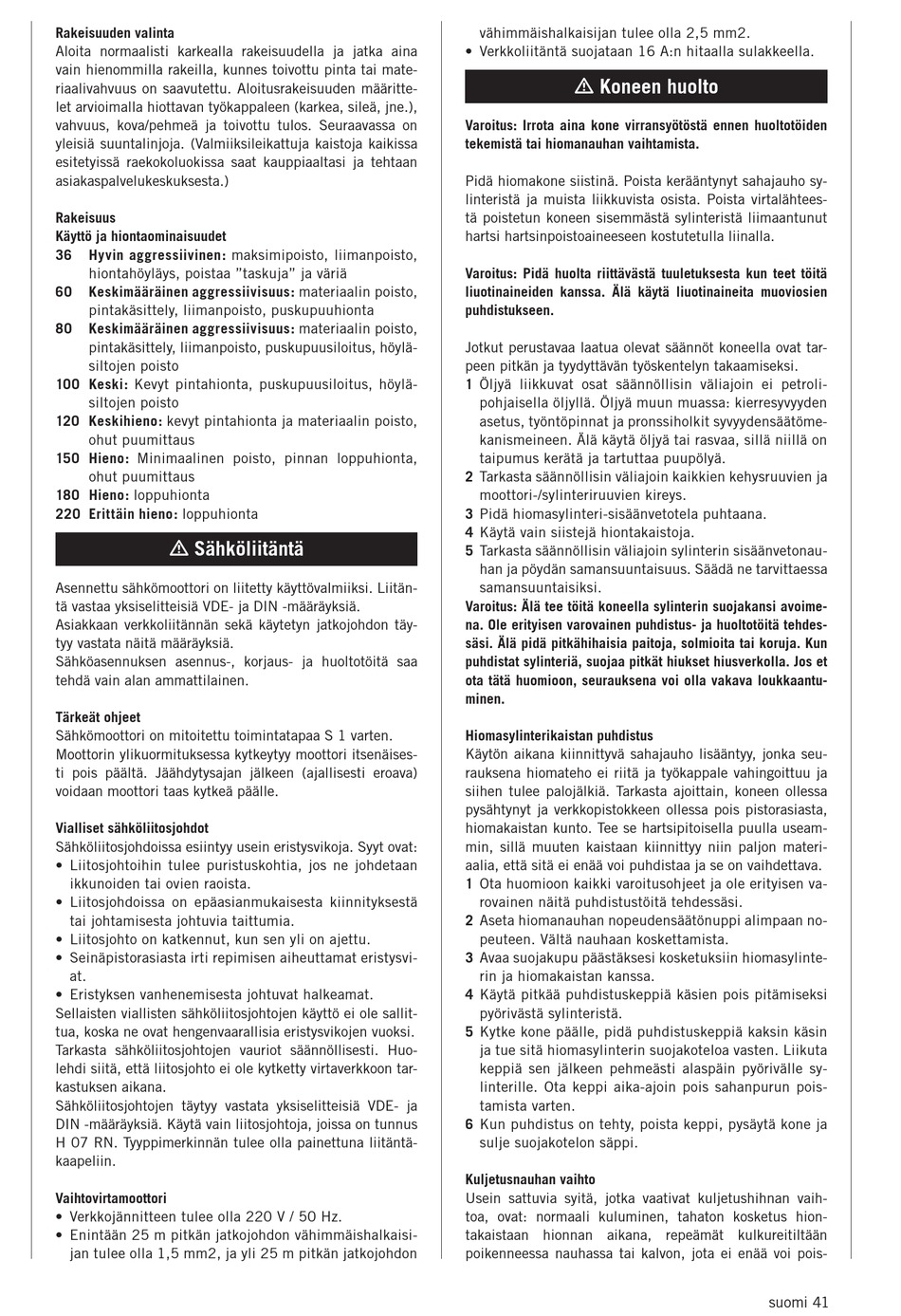

Koneen Huolto - Scheppach csm 405 Original Anleitungen

Rakeisuuden valinta
Aloita normaalisti karkealla rakeisuudella ja jatka aina
vain hienommilla rakeilla, kunnes toivottu pinta tai mate-
riaalivahvuus on saavutettu. Aloitusrakeisuuden määritte-
let arvioimalla hiottavan työkappaleen (karkea, sileä, jne.),
vahvuus, kova/pehmeä ja toivottu tulos. Seuraavassa on
yleisiä suuntalinjoja. (Valmiiksileikattuja kaistoja kaikissa
esitetyissä raekokoluokissa saat kauppiaaltasi ja tehtaan
asiakaspalvelukeskuksesta.)
Rakeisuus
Käyttö ja hiontaominaisuudet
36 Hyvin aggressiivinen: maksimipoisto, liimanpoisto,
hiontahöyläys, poistaa "taskuja" ja väriä
60 Keskimääräinen aggressiivisuus: materiaalin poisto,
pintakäsittely, liimanpoisto, puskupuuhionta
80 Keskimääräinen aggressiivisuus: materiaalin poisto,
pintakäsittely, liimanpoisto, puskupuusiloitus, höylä-
siltojen poisto
100 Keski: Kevyt pintahionta, puskupuusiloitus, höylä-
siltojen poisto
120 Keskihieno: kevyt pintahionta ja materiaalin poisto,
ohut puumittaus
150 Hieno: Minimaalinen poisto, pinnan loppuhionta,
ohut puumittaus
180 Hieno: loppuhionta
220 Erittäin hieno: loppuhionta
m Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitän-
tä vastaa yksiselitteisiä VDE- ja DIN -määräyksiä.
Asiakkaan verkkoliitännän sekä käytetyn jatkojohdon täy-
tyy vastata näitä määräyksiä.
Sähköasennuksen asennus-, korjaus- ja huoltotöitä saa
tehdä vain alan ammattilainen.
Tärkeät ohjeet
Sähkömoottori on mitoitettu toimintatapaa S 1 varten.
Moottorin ylikuormituksessa kytkeytyy moottori itsenäises-
ti pois päältä. Jäähdytysajan jälkeen (ajallisesti eroava)
voidaan moottori taas kytkeä päälle.
Vialliset sähköliitosjohdot
Sähköliitosjohdoissa esiintyy usein eristysvikoja. Syyt ovat:
• Liitosjohtoihin tulee puristuskohtia, jos ne johdetaan
ikkunoiden tai ovien raoista.
• Liitosjohdoissa on epäasianmukaisesta kiinnityksestä
tai johtamisesta johtuvia taittumia.
• Liitosjohto on katkennut, kun sen yli on ajettu.
• Seinäpistorasiasta irti repimisen aiheuttamat eristysvi-
at.
• Eristyksen vanhenemisesta johtuvat halkeamat.
Sellaisten viallisten sähköliitosjohtojen käyttö ei ole sallit-
tua, koska ne ovat hengenvaarallisia eristysvikojen vuoksi.
Tarkasta sähköliitosjohtojen vauriot säännöllisesti. Huo-
lehdi siitä, että liitosjohto ei ole kytketty virtaverkkoon tar-
kastuksen aikana.
Sähköliitosjohtojen täytyy vastata yksiselitteisiä VDE- ja
DIN -määräyksiä. Käytä vain liitosjohtoja, joissa on tunnus
H 07 RN. Tyyppimerkinnän tulee olla painettuna liitäntä-
kaapeliin.
Vaihtovirtamoottori
• Verkkojännitteen tulee olla 220 V / 50 Hz.
• Enintään 25 m pitkän jatkojohdon vähimmäishalkaisi-
jan tulee olla 1,5 mm2, ja yli 25 m pitkän jatkojohdon
vähimmäishalkaisijan tulee olla 2,5 mm2.
• Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
m Koneen huolto
Varoitus: Irrota aina kone virransyötöstä ennen huoltotöiden
tekemistä tai hiomanauhan vaihtamista.
Pidä hiomakone siistinä. Poista kerääntynyt sahajauho sy-
linteristä ja muista liikkuvista osista. Poista virtalähtees-
tä poistetun koneen sisemmästä sylinteristä liimaantunut
hartsi hartsinpoistoaineeseen kostutetulla liinalla.
Varoitus: Pidä huolta riittävästä tuuletuksesta kun teet töitä
liuotinaineiden kanssa. Älä käytä liuotinaineita muoviosien
puhdistukseen.
Jotkut perustavaa laatua olevat säännöt koneella ovat tar-
peen pitkän ja tyydyttävän työskentelyn takaamiseksi.
1 Öljyä liikkuvat osat säännöllisin väliajoin ei petroli-
pohjaisella öljyllä. Öljyä muun muassa: kierresyvyyden
asetus, työntöpinnat ja pronssiholkit syvyydensäätöme-
kanismeineen. Älä käytä öljyä tai rasvaa, sillä niillä on
taipumus kerätä ja tartuttaa puupölyä.
2 Tarkasta säännöllisin väliajoin kaikkien kehysruuvien ja
moottori-/sylinteriruuvien kireys.
3 Pidä hiomasylinteri-sisäänvetotela puhtaana.
4 Käytä vain siistejä hiontakaistoja.
5 Tarkasta säännöllisin väliajoin sylinterin sisäänvetonau-
han ja pöydän samansuuntaisuus. Säädä ne tarvittaessa
samansuuntaisiksi.
Varoitus: Älä tee töitä koneella sylinterin suojakansi avoime-
na. Ole erityisen varovainen puhdistus- ja huoltotöitä tehdes-
säsi. Älä pidä pitkähihaisia paitoja, solmioita tai koruja. Kun
puhdistat sylinteriä, suojaa pitkät hiukset hiusverkolla. Jos et
ota tätä huomioon, seurauksena voi olla vakava loukkaantu-
minen.
Hiomasylinterikaistan puhdistus
Käytön aikana kiinnittyvä sahajauho lisääntyy, jonka seu-
rauksena hiomateho ei riitä ja työkappale vahingoittuu ja
siihen tulee palojälkiä. Tarkasta ajoittain, koneen ollessa
pysähtynyt ja verkkopistokkeen ollessa pois pistorasiasta,
hiomakaistan kunto. Tee se hartsipitoisella puulla useam-
min, sillä muuten kaistaan kiinnittyy niin paljon materi-
aalia, että sitä ei enää voi puhdistaa ja se on vaihdettava.
1 Ota huomioon kaikki varoitusohjeet ja ole erityisen va-
rovainen näitä puhdistustöitä tehdessäsi.
2 Aseta hiomanauhan nopeudensäätönuppi alimpaan no-
peuteen. Vältä nauhaan koskettamista.
3 Avaa suojakupu päästäksesi kosketuksiin hiomasylinte-
rin ja hiomakaistan kanssa.
4 Käytä pitkää puhdistuskeppiä käsien pois pitämiseksi
pyörivästä sylinteristä.
5 Kytke kone päälle, pidä puhdistuskeppiä kaksin käsin
ja tue sitä hiomasylinterin suojakoteloa vasten. Liikuta
keppiä sen jälkeen pehmeästi alaspäin pyörivälle sy-
linterille. Ota keppi aika-ajoin pois sahanpurun pois-
tamista varten.
6 Kun puhdistus on tehty, poista keppi, pysäytä kone ja
sulje suojakotelon säppi.
Kuljetusnauhan vaihto
Usein sattuvia syitä, jotka vaativat kuljetushihnan vaih-
toa, ovat: normaali kuluminen, tahaton kosketus hion-
takaistaan hionnan aikana, repeämät kulkureitiltään
poikenneessa nauhassa tai kalvon, jota ei enää voi pois-
