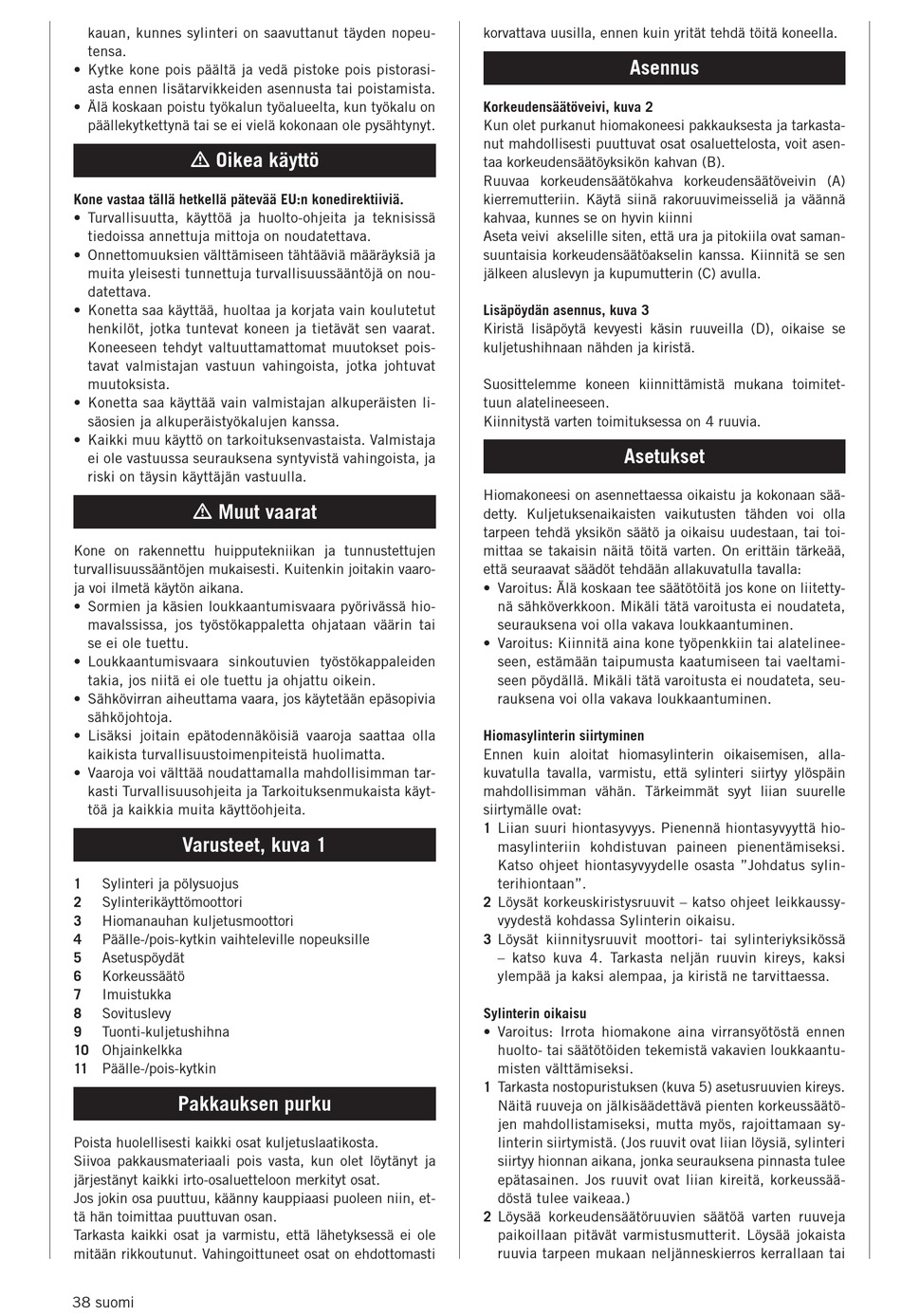

kauan, kunnes sylinteri on saavuttanut täyden nopeu-
tensa.
• Kytke kone pois päältä ja vedä pistoke pois pistorasi-
asta ennen lisätarvikkeiden asennusta tai poistamista.
• Älä koskaan poistu työkalun työalueelta, kun työkalu on
päällekytkettynä tai se ei vielä kokonaan ole pysähtynyt.
m Oikea käyttö
Kone vastaa tällä hetkellä pätevää EU:n konedirektiiviä.
• Turvallisuutta, käyttöä ja huolto-ohjeita ja teknisissä
tiedoissa annettuja mittoja on noudatettava.
• Onnettomuuksien välttämiseen tähtääviä määräyksiä ja
muita yleisesti tunnettuja turvallisuussääntöjä on nou-
datettava.
• Konetta saa käyttää, huoltaa ja korjata vain koulutetut
henkilöt, jotka tuntevat koneen ja tietävät sen vaarat.
Koneeseen tehdyt valtuuttamattomat muutokset pois-
tavat valmistajan vastuun vahingoista, jotka johtuvat
muutoksista.
• Konetta saa käyttää vain valmistajan alkuperäisten li-
säosien ja alkuperäistyökalujen kanssa.
• Kaikki muu käyttö on tarkoituksenvastaista. Valmistaja
ei ole vastuussa seurauksena syntyvistä vahingoista, ja
riski on täysin käyttäjän vastuulla.
m Muut vaarat
Kone on rakennettu huipputekniikan ja tunnustettujen
turvallisuussääntöjen mukaisesti. Kuitenkin joitakin vaaro-
ja voi ilmetä käytön aikana.
• Sormien ja käsien loukkaantumisvaara pyörivässä hio-
mavalssissa, jos työstökappaletta ohjataan väärin tai
se ei ole tuettu.
• Loukkaantumisvaara sinkoutuvien työstökappaleiden
takia, jos niitä ei ole tuettu ja ohjattu oikein.
• Sähkövirran aiheuttama vaara, jos käytetään epäsopivia
sähköjohtoja.
• Lisäksi joitain epätodennäköisiä vaaroja saattaa olla
kaikista turvallisuustoimenpiteistä huolimatta.
• Vaaroja voi välttää noudattamalla mahdollisimman tar-
kasti Turvallisuusohjeita ja Tarkoituksenmukaista käyt-
töä ja kaikkia muita käyttöohjeita.
Varusteet, kuva 1
1 Sylinteri ja pölysuojus
2 Sylinterikäyttömoottori
3 Hiomanauhan kuljetusmoottori
4 Päälle-/pois-kytkin vaihteleville nopeuksille
5 Asetuspöydät
6 Korkeussäätö
7 Imuistukka
8 Sovituslevy
9 Tuonti-kuljetushihna
10 Ohjainkelkka
11 Päälle-/pois-kytkin
Pakkauksen purku
Poista huolellisesti kaikki osat kuljetuslaatikosta.
Siivoa pakkausmateriaali pois vasta, kun olet löytänyt ja
järjestänyt kaikki irto-osaluetteloon merkityt osat.
Jos jokin osa puuttuu, käänny kauppiaasi puoleen niin, et-
tä hän toimittaa puuttuvan osan.
Tarkasta kaikki osat ja varmistu, että lähetyksessä ei ole
mitään rikkoutunut. Vahingoittuneet osat on ehdottomasti
38 suomi
korvattava uusilla, ennen kuin yrität tehdä töitä koneella.
Asennus
Korkeudensäätöveivi, kuva 2
Kun olet purkanut hiomakoneesi pakkauksesta ja tarkasta-
nut mahdollisesti puuttuvat osat osaluettelosta, voit asen-
taa korkeudensäätöyksikön kahvan (B).
Ruuvaa korkeudensäätökahva korkeudensäätöveivin (A)
kierremutteriin. Käytä siinä rakoruuvimeisseliä ja väännä
kahvaa, kunnes se on hyvin kiinni
Aseta veivi akselille siten, että ura ja pitokiila ovat saman-
suuntaisia korkeudensäätöakselin kanssa. Kiinnitä se sen
jälkeen aluslevyn ja kupumutterin (C) avulla.
Lisäpöydän asennus, kuva 3
Kiristä lisäpöytä kevyesti käsin ruuveilla (D), oikaise se
kuljetushihnaan nähden ja kiristä.
Suosittelemme koneen kiinnittämistä mukana toimitet-
tuun alatelineeseen.
Kiinnitystä varten toimituksessa on 4 ruuvia.
Asetukset
Hiomakoneesi on asennettaessa oikaistu ja kokonaan sää-
detty. Kuljetuksenaikaisten vaikutusten tähden voi olla
tarpeen tehdä yksikön säätö ja oikaisu uudestaan, tai toi-
mittaa se takaisin näitä töitä varten. On erittäin tärkeää,
että seuraavat säädöt tehdään allakuvatulla tavalla:
• Varoitus: Älä koskaan tee säätötöitä jos kone on liitetty-
nä sähköverkkoon. Mikäli tätä varoitusta ei noudateta,
seurauksena voi olla vakava loukkaantuminen.
• Varoitus: Kiinnitä aina kone työpenkkiin tai alatelinee-
seen, estämään taipumusta kaatumiseen tai vaeltami-
seen pöydällä. Mikäli tätä varoitusta ei noudateta, seu-
rauksena voi olla vakava loukkaantuminen.
Hiomasylinterin siirtyminen
Ennen kuin aloitat hiomasylinterin oikaisemisen, alla-
kuvatulla tavalla, varmistu, että sylinteri siirtyy ylöspäin
mahdollisimman vähän. Tärkeimmät syyt liian suurelle
siirtymälle ovat:
1 Liian suuri hiontasyvyys. Pienennä hiontasyvyyttä hio-
masylinteriin kohdistuvan paineen pienentämiseksi.
Katso ohjeet hiontasyvyydelle osasta "Johdatus sylin-
terihiontaan".
2 Löysät korkeuskiristysruuvit – katso ohjeet leikkaussy-
vyydestä kohdassa Sylinterin oikaisu.
3 Löysät kiinnitysruuvit moottori- tai sylinteriyksikössä
– katso kuva 4. Tarkasta neljän ruuvin kireys, kaksi
ylempää ja kaksi alempaa, ja kiristä ne tarvittaessa.
Sylinterin oikaisu
• Varoitus: Irrota hiomakone aina virransyötöstä ennen
huolto- tai säätötöiden tekemistä vakavien loukkaantu-
misten välttämiseksi.
1 Tarkasta nostopuristuksen (kuva 5) asetusruuvien kireys.
Näitä ruuveja on jälkisäädettävä pienten korkeussäätö-
jen mahdollistamiseksi, mutta myös, rajoittamaan sy-
linterin siirtymistä. (Jos ruuvit ovat liian löysiä, sylinteri
siirtyy hionnan aikana, jonka seurauksena pinnasta tulee
epätasainen. Jos ruuvit ovat liian kireitä, korkeussää-
döstä tulee vaikeaa.)
2 Löysää korkeudensäätöruuvien säätöä varten ruuveja
paikoillaan pitävät varmistusmutterit. Löysää jokaista
ruuvia tarpeen mukaan neljänneskierros kerrallaan tai
