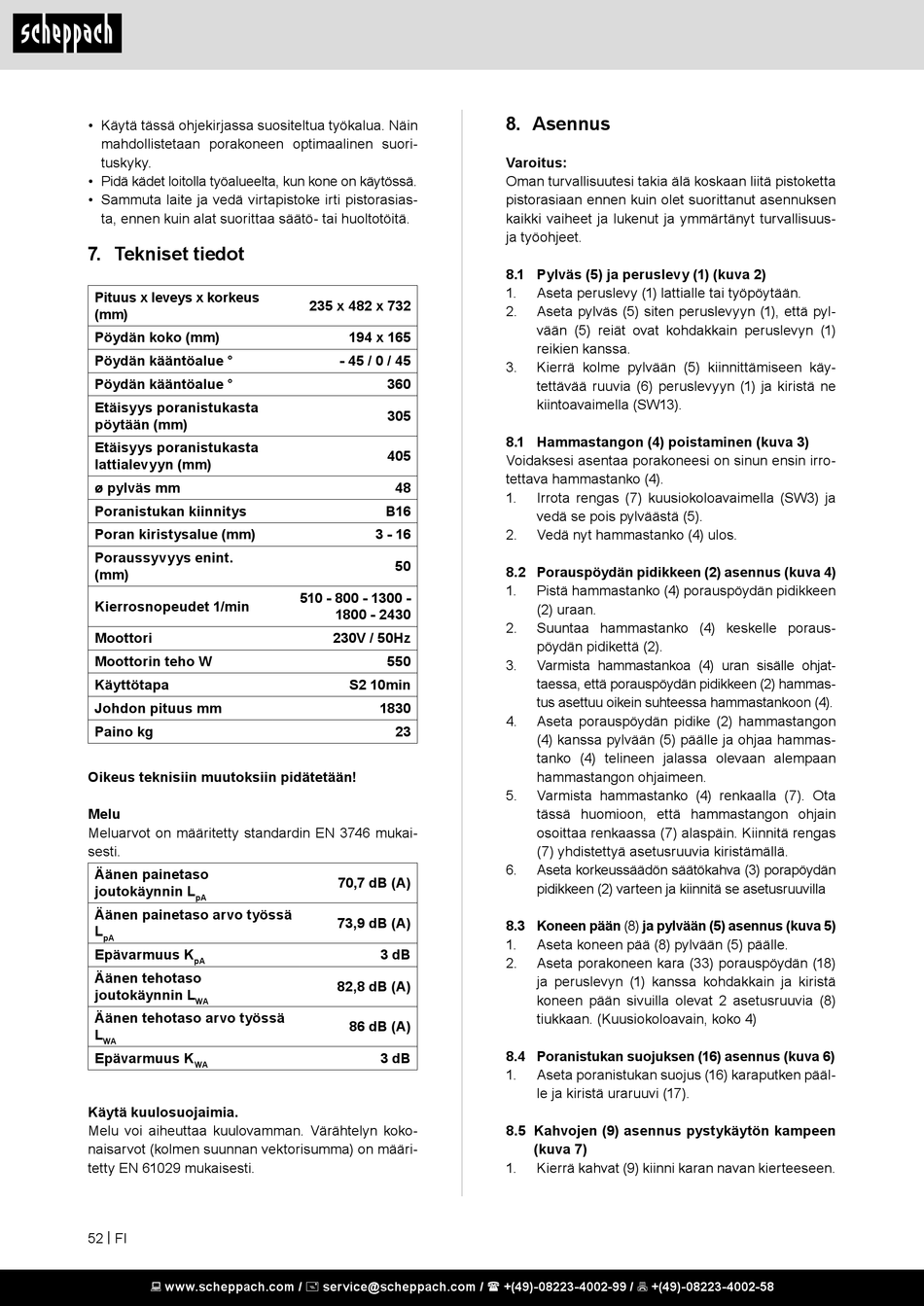

• Käytä tässä ohjekirjassa suositeltua työkalua. Näin
mahdollistetaan porakoneen optimaalinen suori-
tuskyky.
• Pidä kädet loitolla työalueelta, kun kone on käytössä.
• Sammuta laite ja vedä virtapistoke irti pistorasias-
ta, ennen kuin alat suorittaa säätö- tai huoltotöitä.

7. Tekniset tiedot

Pituus x leveys x korkeus
(mm)
Pöydän koko (mm)
Pöydän kääntöalue °
Pöydän kääntöalue °
Etäisyys poranistukasta
pöytään (mm)
Etäisyys poranistukasta
lattialevyyn (mm)
ø pylväs mm
Poranistukan kiinnitys
Poran kiristysalue (mm)
Poraussyvyys enint.
(mm)
Kierrosnopeudet 1/min
Moottori
Moottorin teho W
Käyttötapa
Johdon pituus mm
Paino kg
Oikeus teknisiin muutoksiin pidätetään!
Melu
Meluarvot on määritetty standardin EN 3746 mukai-
sesti.
Äänen painetaso
joutokäynnin L
pA
Äänen painetaso arvo työssä
L
pA
Epävarmuus K
pA
Äänen tehotaso
joutokäynnin L
WA
Äänen tehotaso arvo työssä
L
WA
Epävarmuus K
WA
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman. Värähtelyn koko-
naisarvot (kolmen suunnan vektorisumma) on määri-
tetty EN 61029 mukaisesti.
52 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
235 x 482 x 732
194 x 165
- 45 / 0 / 45
360
305
405
48
B16
3 - 16
50
510 - 800 - 1300 -
1800 - 2430
230V / 50Hz
550
S2 10min
1830
23
70,7 dB (A)
73,9 dB (A)
3 dB
82,8 dB (A)
86 dB (A)
3 dB

8. Asennus

Varoitus:
Oman turvallisuutesi takia älä koskaan liitä pistoketta
pistorasiaan ennen kuin olet suorittanut asennuksen
kaikki vaiheet ja lukenut ja ymmärtänyt turvallisuus-
ja työohjeet.
8.1 Pylväs (5) ja peruslevy (1) (kuva 2)
1. Aseta peruslevy (1) lattialle tai työpöytään.
2. Aseta pylväs (5) siten peruslevyyn (1), että pyl-
vään (5) reiät ovat kohdakkain peruslevyn (1)
reikien kanssa.
3. Kierrä kolme pylvään (5) kiinnittämiseen käy-
tettävää ruuvia (6) peruslevyyn (1) ja kiristä ne
kiintoavaimella (SW13).
8.1 Hammastangon (4) poistaminen (kuva 3)
Voidaksesi asentaa porakoneesi on sinun ensin irro-
tettava hammastanko (4).
1. Irrota rengas (7) kuusiokoloavaimella (SW3) ja
vedä se pois pylväästä (5).
2. Vedä nyt hammastanko (4) ulos.
8.2 Porauspöydän pidikkeen (2) asennus (kuva 4)
1. Pistä hammastanko (4) porauspöydän pidikkeen
(2) uraan.
2. Suuntaa hammastanko (4) keskelle poraus-
pöydän pidikettä (2).
3. Varmista hammastankoa (4) uran sisälle ohjat-
taessa, että porauspöydän pidikkeen (2) hammas-
tus asettuu oikein suhteessa hammastankoon (4).
4. Aseta porauspöydän pidike (2) hammastangon
(4) kanssa pylvään (5) päälle ja ohjaa hammas-
tanko (4) telineen jalassa olevaan alempaan
hammastangon ohjaimeen.
5. Varmista hammastanko (4) renkaalla (7). Ota
tässä huomioon, että hammastangon ohjain
osoittaa renkaassa (7) alaspäin. Kiinnitä rengas
(7) yhdistettyä asetusruuvia kiristämällä.
6. Aseta korkeussäädön säätökahva (3) porapöydän
pidikkeen (2) varteen ja kiinnitä se asetusruuvilla
8.3 Koneen pään (8) ja pylvään (5) asennus (kuva 5)
1. Aseta koneen pää (8) pylvään (5) päälle.
2. Aseta porakoneen kara (33) porauspöydän (18)
ja peruslevyn (1) kanssa kohdakkain ja kiristä
koneen pään sivuilla olevat 2 asetusruuvia (8)
tiukkaan. (Kuusiokoloavain, koko 4)
8.4 Poranistukan suojuksen (16) asennus (kuva 6)
1. Aseta poranistukan suojus (16) karaputken pääl-
le ja kiristä uraruuvi (17).
8.5 Kahvojen (9) asennus pystykäytön kampeen
(kuva 7)
1. Kierrä kahvat (9) kiinni karan navan kierteeseen.
