STROKE.
div
PROGRAM
PUMP
rpm
Flow rate
DISP
Time
Volume
1
PAUSE
Time
TOTAL
2
3
30
All manuals and user guides at all-guides.com

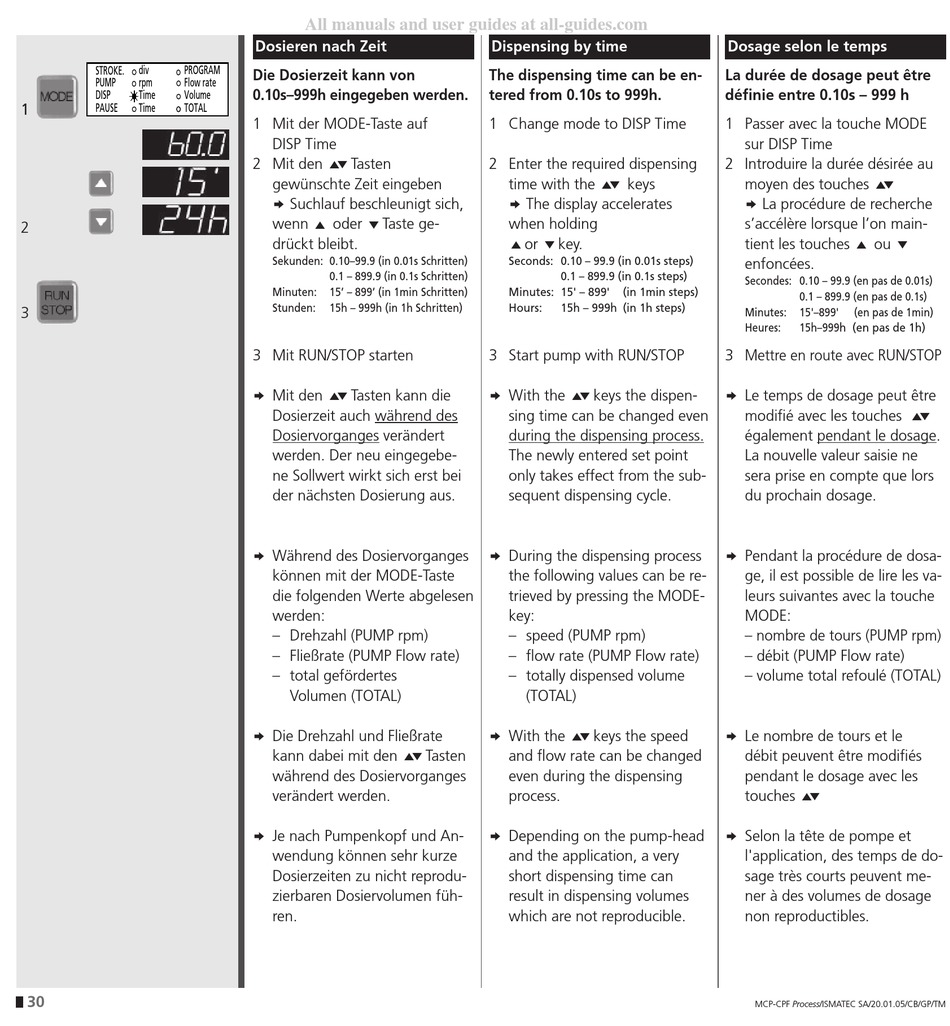

Dosieren nach Zeit
Die Dosierzeit kann von
0.10s–999h eingegeben werden.
1 Mit der MODE-Taste auf
DISP Time
5 6
2 Mit den
Tasten
gewünschte Zeit eingeben
k Suchlauf beschleunigt sich,
6
5
wenn
oder
Taste ge-
drückt bleibt.
Sekunden: 0.10–99.9 (in 0.01s Schritten)
0.1 – 899.9 (in 0.1s Schritten)
Minuten: 15' – 899' (in 1min Schritten)
Stunden:
15h – 999h (in 1h Schritten)
3 Mit RUN/STOP starten
5 6
k Mit den
Tasten kann die
Dosierzeit auch während des
Dosiervorganges verändert
werden. Der neu eingegebe-
ne Sollwert wirkt sich erst bei
der nächsten Dosierung aus.
k Während des Dosiervorganges
können mit der MODE-Taste
die folgenden Werte abgelesen
werden:
– Drehzahl (PUMP rpm)
– Fließrate (PUMP Flow rate)
– total gefördertes
Volumen (TOTAL)
k Die Drehzahl und Fließrate
5 6
kann dabei mit den
Tasten
während des Dosiervorganges
verändert werden.
k Je nach Pumpenkopf und An-
wendung können sehr kurze
Dosierzeiten zu nicht reprodu-
zierbaren Dosiervolumen füh-
ren.
Dispensing by time
The dispensing time can be en-
tered from 0.10s to 999h.
1 Change mode to DISP Time
2 Enter the required dispensing
5 6
time with the
keys
k The display accelerates
when holding
6
5
or
key.
Seconds: 0.10 – 99.9 (in 0.01s steps)
0.1 – 899.9 (in 0.1s steps)
Minutes: 15' – 899'
(in 1min steps)
Hours:
15h – 999h (in 1h steps)
3 Start pump with RUN/STOP
5 6
k With the
keys the dispen-
sing time can be changed even
during the dispensing process.
The newly entered set point
only takes effect from the sub-
sequent dispensing cycle.
k During the dispensing process
the following values can be re-
trieved by pressing the MODE-
key:
– speed (PUMP rpm)
– fl ow rate (PUMP Flow rate)
– totally dispensed volume
(TOTAL)
5 6
k With the
keys the speed
and fl ow rate can be changed
even during the dispensing
process.
k Depending on the pump-head
and the application, a very
short dispensing time can
result in dispensing volumes
which are not reproducible.
Dosage selon le temps
La durée de dosage peut être
défi nie entre 0.10s – 999 h
1 Passer avec la touche MODE
sur DISP Time
2 Introduire la durée désirée au
5 6
moyen des touches
k La procédure de recherche
s'accélère lorsque l'on main-
6
5
tient les touches
ou
enfoncées.
Secondes: 0.10 – 99.9 (en pas de 0.01s)
0.1 – 899.9 (en pas de 0.1s)
Minutes:
15'–899'
(en pas de 1min)
Heures:
15h–999h (en pas de 1h)
3 Mettre en route avec RUN/STOP
k Le temps de dosage peut être
modifi é avec les touches
également pendant le dosage.
La nouvelle valeur saisie ne
sera prise en compte que lors
du prochain dosage.
k Pendant la procédure de dosa-
ge, il est possible de lire les va-
leurs suivantes avec la touche
MODE:
– nombre de tours (PUMP rpm)
– débit (PUMP Flow rate)
– volume total refoulé (TOTAL)
k Le nombre de tours et le
débit peuvent être modifi és
pendant le dosage avec les
5 6
touches
k Selon la tête de pompe et
l'application, des temps de do-
sage très courts peuvent me-
ner à des volumes de dosage
non reproductibles.
MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
5 6
