Dosieren Nach Zeit; Dispensing By Time; Dosage Selon Le Temps - Ismatec MCP-Z Process ISM 918 Betriebsanleitung

PROGRAM
PUMP rpm Flow rate
DISP Time Volume
PAUSE Time TOTAL
1
settings
2
3
Hinweis
Mit RUN/STOP kann die Dosierung
unterbrochen und danach wieder fort-
geführt werden.
Mit RESET kann eine unterbrochene
Dosierung endgültig gestoppt werden.
Please note
With RUN/STOP a dispensing cycle can
be interrupted and resumed.
With RESET an interrupted dispensing
cycle can be definitely stopped.
Remarque
RUN/STOP permet d'interrompre la dis-
tribution avant de la reprendre ensuite.
RESET permet de cesser définitivement
une distribution.
22

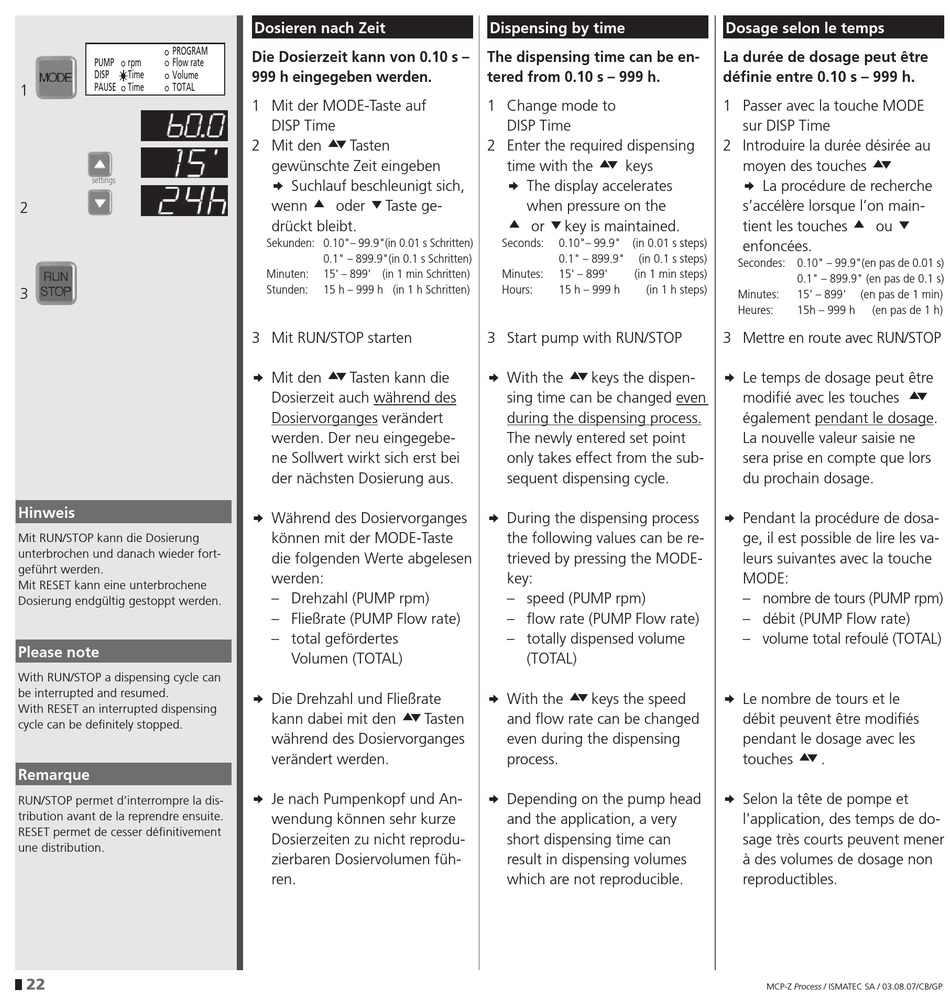

Dosieren nach Zeit

Die Dosierzeit kann von 0.10 s –
999 h eingegeben werden.
1 Mit der MODE-Taste auf
DISP Time
5 6
2 Mit den Tasten
gewünschte Zeit eingeben
k Suchlauf beschleunigt sich,
5 6
wenn oder Taste ge-
drückt bleibt.
Sekunden: 0.10"– 99.9"(in 0.01 s Schritten)
0.1" – 899.9" (in 0.1 s Schritten)
Minuten: 15' – 899' (in 1 min Schritten)
Stunden: 15 h – 999 h (in 1 h Schritten)
3 Mit RUN/STOP starten
5 6
k Mit den Tasten kann die
Dosierzeit auch während des
Dosiervorganges verändert
werden. Der neu eingegebe-
ne Sollwert wirkt sich erst bei
der nächsten Dosierung aus.
k Während des Dosiervorganges
können mit der MODE-Taste
die folgenden Werte abgelesen
werden:
– Drehzahl (PUMP rpm)
– Fließrate (PUMP Flow rate)
– total gefördertes
Volumen (TOTAL)
k Die Drehzahl und Fließrate
5 6
kann dabei mit den Tasten
während des Dosiervorganges
verändert werden.
k Je nach Pumpenkopf und An-
wendung können sehr kurze
Dosierzeiten zu nicht reprodu-
zierbaren Dosiervolumen füh-
ren.

Dispensing by time

The dispensing time can be en-
tered from 0.10 s – 999 h.
1 Change mode to
DISP Time
2 Enter the required dispensing
5 6
time with the keys
k The display accelerates
when pressure on the
5 6
or key is maintained.
Seconds: 0.10"– 99.9" (in 0.01 s steps)
0.1" – 899.9" (in 0.1 s steps)
Minutes: 15' – 899' (in 1 min steps)
Hours: 15 h – 999 h (in 1 h steps)
3 Start pump with RUN/STOP
5 6
k With the keys the dispen-
sing time can be changed even
during the dispensing process.
The newly entered set point
only takes effect from the sub-
sequent dispensing cycle.
k During the dispensing process
the following values can be re-
trieved by pressing the MODE-
key:
– speed (PUMP rpm)
– flow rate (PUMP Flow rate)
– totally dispensed volume
(TOTAL)
5 6
k With the keys the speed
and flow rate can be changed
even during the dispensing
process.
k Depending on the pump head
and the application, a very
short dispensing time can
result in dispensing volumes
which are not reproducible.

Dosage selon le temps

La durée de dosage peut être
définie entre 0.10 s – 999 h.
1 Passer avec la touche MODE
sur DISP Time
2 Introduire la durée désirée au
5 6
moyen des touches
k La procédure de recherche
s'accélère lorsque l'on main-
5 6
tient les touches ou
enfoncées.
Secondes: 0.10" – 99.9" (en pas de 0.01 s)
0.1" – 899.9" (en pas de 0.1 s)
Minutes: 15' – 899' (en pas de 1 min)
Heures: 15h – 999 h (en pas de 1 h)
3 Mettre en route avec RUN/STOP
k Le temps de dosage peut être
modifié avec les touches
également pendant le dosage.
La nouvelle valeur saisie ne
sera prise en compte que lors
du prochain dosage.
k Pendant la procédure de dosa-
ge, il est possible de lire les va-
leurs suivantes avec la touche
MODE:
– nombre de tours (PUMP rpm)
– débit (PUMP Flow rate)
– volume total refoulé (TOTAL)
k Le nombre de tours et le
débit peuvent être modifiés
pendant le dosage avec les
5 6
touches .
k Selon la tête de pompe et
l'application, des temps de do-
sage très courts peuvent mener
à des volumes de dosage non
reproductibles.
MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP
5 6
