54/77 Bosch Rexroth AG
Installation

ET - Multi-Ethernet

Beschreibung

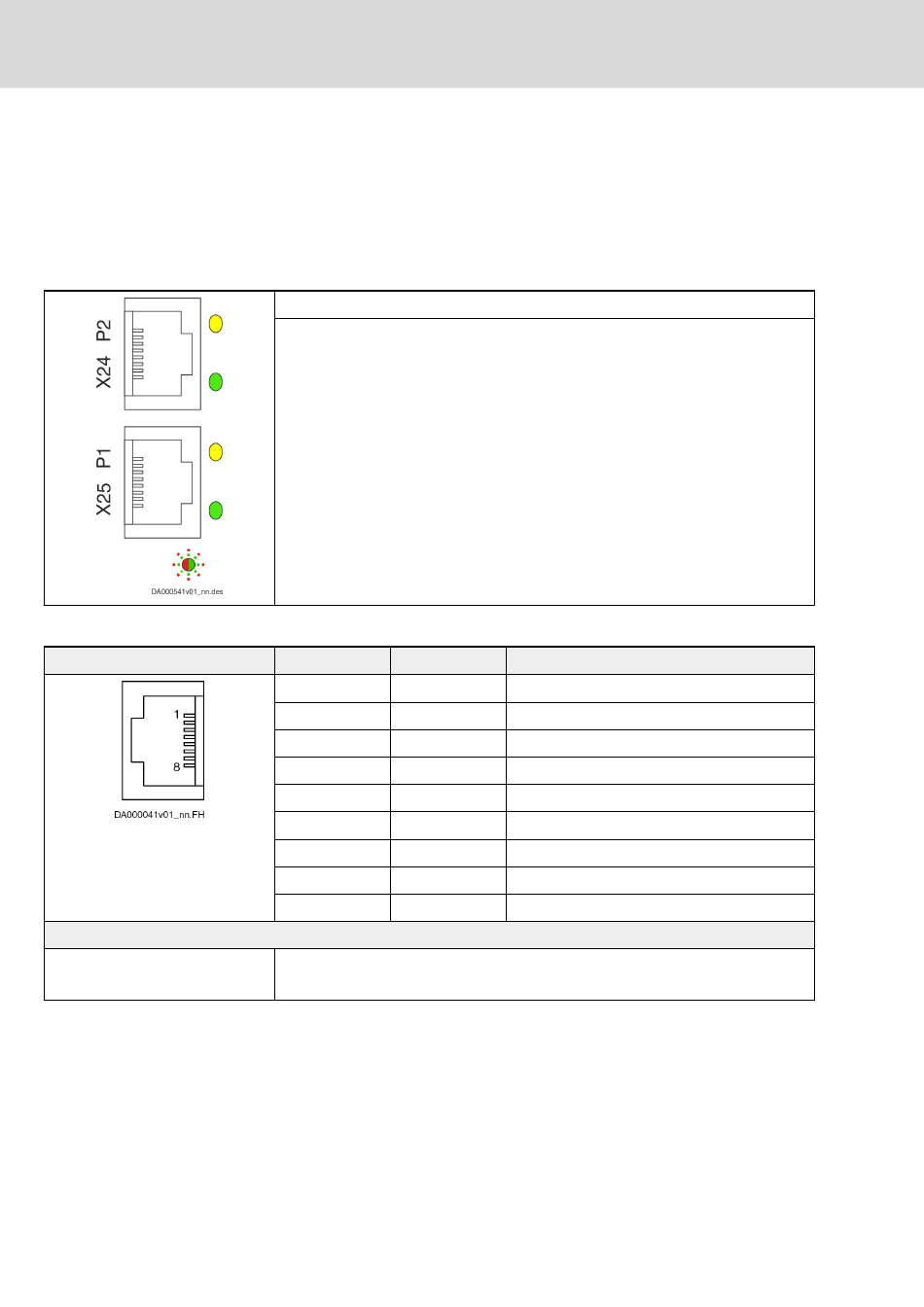

Ansicht
Eigenschaften
Standard
Multi-Ethernet (ET)
Mit dem Multi-Ethernet-Kommunikationsmodul "ET" können Antriebsregel‐
geräte in verschiedene Ethernet-Feldbus-Systeme (z. B. sercos III,
EtherCAT, EtherNet/IP oder PROFINET IO) integriert werden.
Die Anzeige der LEDs ist abhängig vom Feldbus-System
X24 (Port 2)
X25 (Port 1)
Tab. 7-22: ET, Anschlussstelle
Anschluss Signalname
1 TD+
2 TD-
3 RD+
4 n. c.
5 n. c.
6 RD-
7 n. c.
8 n. c.
Gehäuse
● Ethernet
● Typ: RJ-45, 8-polig
DOK-SYTROX-SVP7020-I*C-IT01-DE-P
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
Funktion
Transmit, Differential Output A
Transmit, Differential Output B
Receive, Differential Input A
-
-
Receive, Differential Input B
-
-
Schirmanschluss
