32/77 Bosch Rexroth AG
Montage
6.3

Druckmessumformer HM20-2X/XXX-H-K35

Titel
Druckmessumformer für Hydraulikanwendungen Typ HM20-2X
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
● Druckmessumformer in hängender Position (hydraulischer Anschluss
nach oben) montieren. Die Entlüftung des Druckmessumformers ist
dann optimal.
● Zwischen Pumpe und Druckmessumformer kein zusätzliches Ventil in
der Leitung installieren.
● Druckmessumformer mit ausreichendem Leitungsdurchmesser an‐
schließen (keine Minimessanschlüsse!).

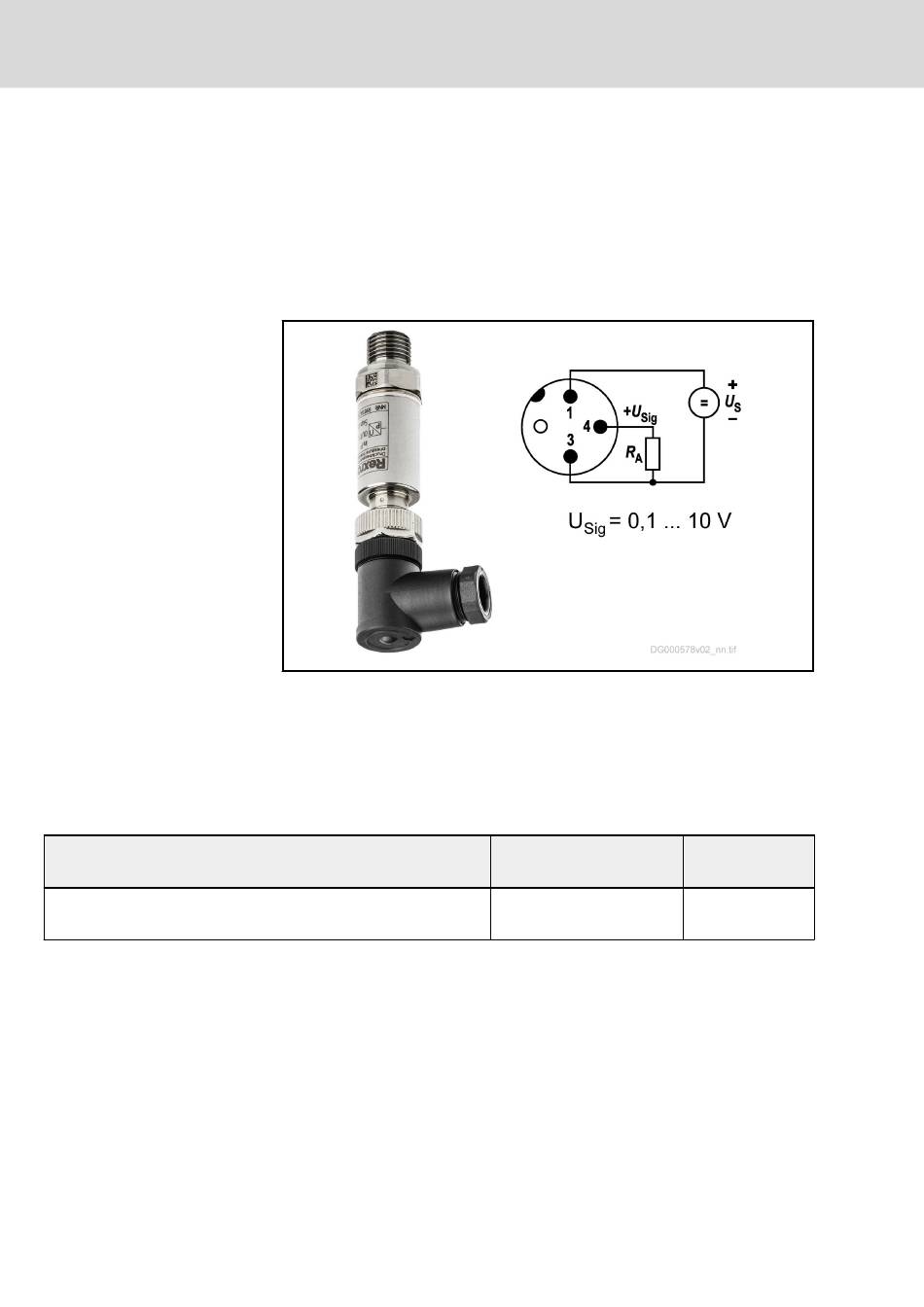

Abb. 6-1: Druckmessumformer HM20-2X/XXX-H-K35 (mit Spannungsaus‐
gang) und Gerätestecker (gewinkelt, 4-polig, M12x1)
Anschluss des Druckmessumformers an das Steuerteil:
Siehe Kap. 7.5 "Steuerteil" auf Seite
Siehe Dokumentation der Komponente:
Tab. 6-3: Dokumentation, Druckmessumformer
DOK-SYTROX-SVP7020-I*C-IT01-DE-P
42.
Dokumentart
Datenblatt
Materialnummer
de (en)
RD 30272
(RE 30272)
