26/77
Bosch Rexroth AG
Drehzahlvariable Pumpenantriebe Sytronix
4.2
Sytronix SvP 7020
4.2.1
Komponentenübersicht
4.2.2
Systemfunktion

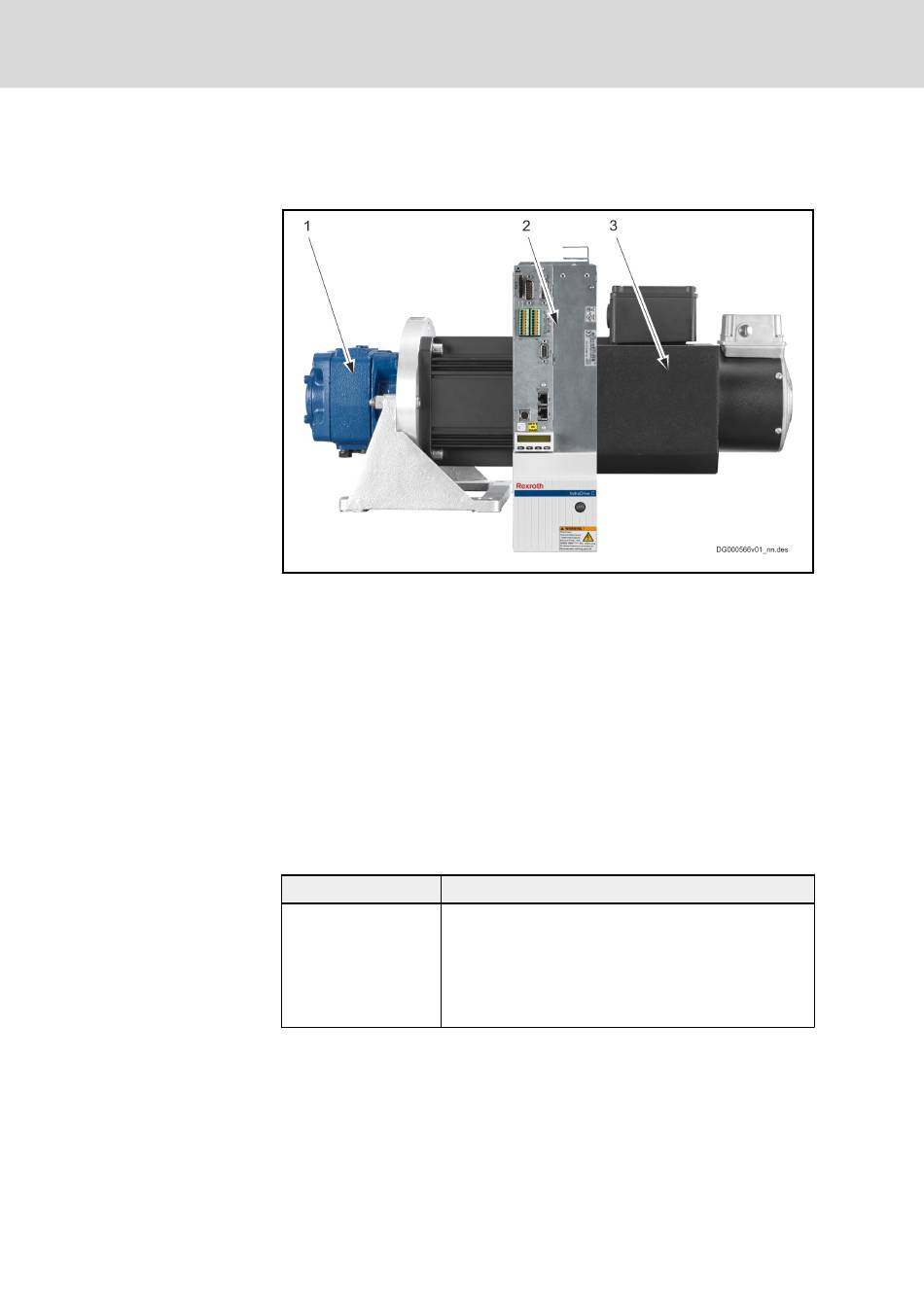

1
Pumpe (Innenzahnradpumpe PGH)
2
Antriebsregelgerät (HCS01, HCS02, HCS03, HMS01 oder
HMS02); hier abgebildet: HCS02
3
Synchronmotor (IndraDyn MSK oder MS2N mit Luft- oder Was‐
serkühlung)
1 + 3
Motor-Pumpen-Einheit MPA01 oder MPA02; MPA0x: Motor-
Pumpen-Einheit mit Direktkopplung
Abb. 4-1:
Sytronix SvP 7020
SvP
"SvP" bedeutet "Servo variable Pump".
SvP-Systeme eignen sich sowohl für den Einsatz in offenen als auch in ge‐
schlossenen hydraulischen Systemen zur hydraulischen Achsregelung (z. B.
Spritzgießmaschinen).
Antriebsregelgerät
HCS01
HCS02
HCS03
HMS01
HMS02
IMC
Injection Molding Control (Spritzgieß-Regelung)
Tab. 4-2:
Systemfunktion
DOK-SYTROX-SVP7020-I*C-IT01-DE-P
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
Systemfunktion
FWS-MLDSYT-IMC-02VRS-D0-MP20
