Bosch Rexroth AG
Installation
CN - CANopen
Beschreibung
Anschlussstelle
Belegung
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

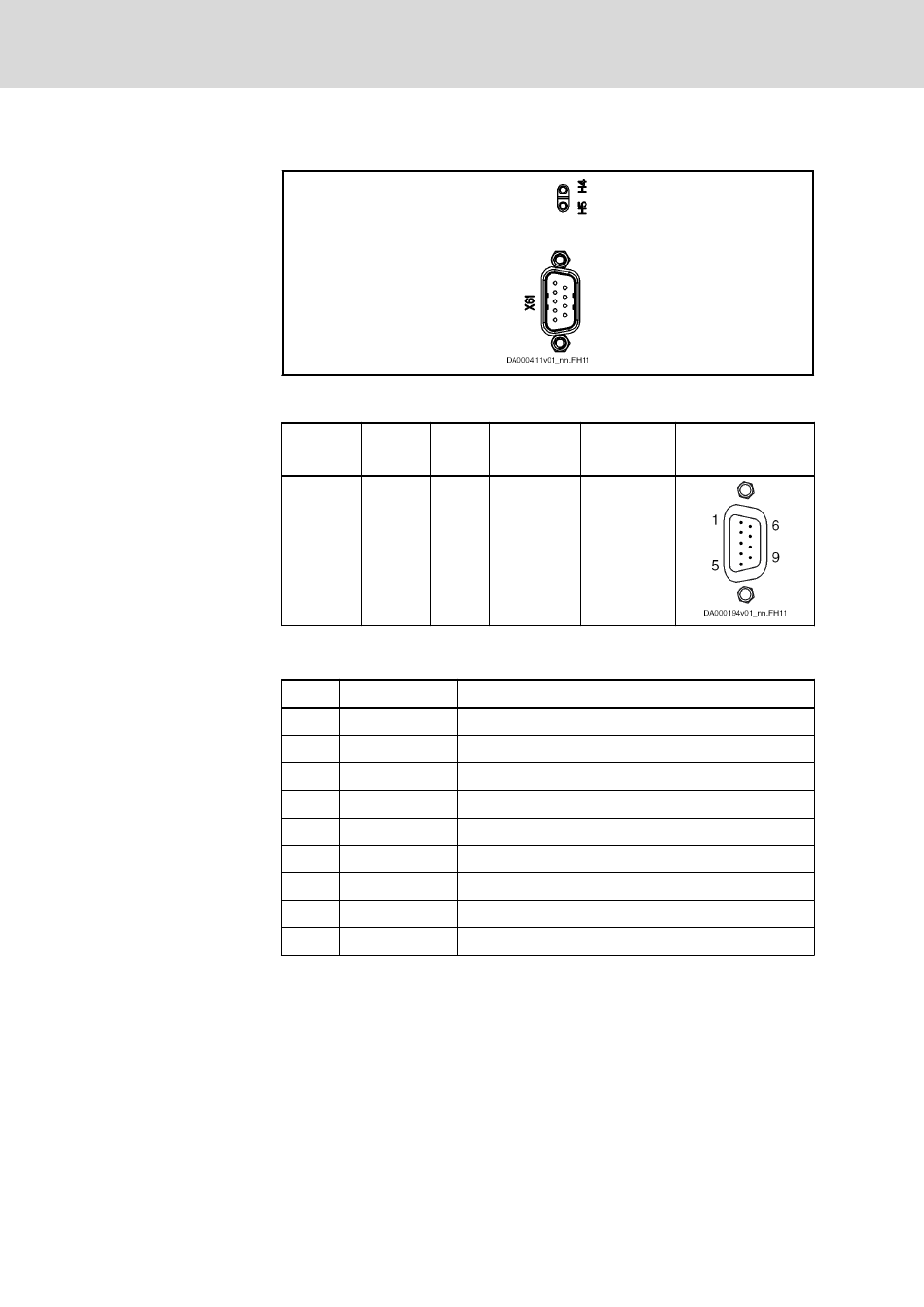

Abb. 7-16:
CANopen
Anschluss‐
Typ
Polzahl
stelle
X61
D‑Sub
9
Tab. 7-24:
Anschlussstelle
Pin
Signal
1
n. c.
2
CAN-L
3
CAN-GND
4
n. c.
5
Drain/Shield
6
GND
7
CAN-H
8
n. c.
9
n. c.
Tab. 7-25:
Signalbelegung
DOK-SYTROX-SVP7020-I*C-IT01-DE-P
Ausfüh‐
mehrdrähtig
rungsart
[mm²]
Stifte am
0,25–0,5
Gerät
Funktion
-
negiertes CAN-Signal (Dominant Low)
Bezugspotenzial CAN-Signale
-
Schirmanschluss
Bezugspotenzial Gerät
positives CAN-Signal (Dominant High)
-
-
