Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
10

Instandhaltung

10.1 Systemübersicht
10.2 Antriebsregelgeräte
1 Steuerung (Sollwerte: s
p = Druck, Q
cmd
2 Antriebsregelgerät (Control Section = Steuerteil, Power Section
= Leistungsteil)
3 Motor
4 Pumpe
3 + 4 Motor-Pumpen-Einheit
5 Hydraulikanlage
6 Druckmessumformer (p
7 Geber (n
act
8 Lagemessung (s
me)

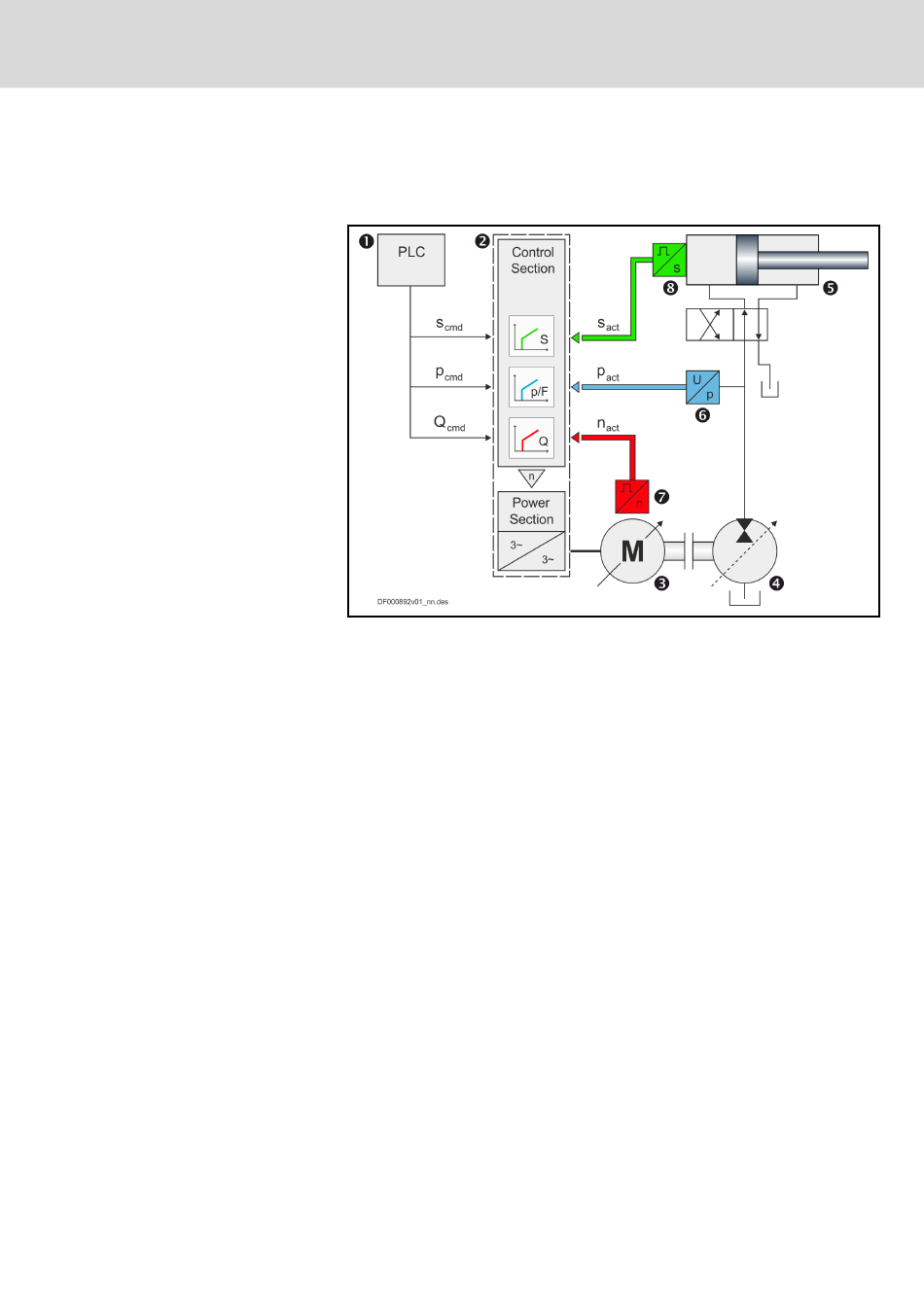

Abb. 10-1: Systemübersicht
Kontrollieren Sie regelmäßig die Filter an den Lufteintrittsöffnungen des
Schaltschranks. Ersetzen oder reinigen Sie verschmutzte Filter.
Die elektrischen Komponenten selbst erfordern keine Maßnahmen zur In‐
standhaltung.
Bosch Rexroth AG
= Lage des Hydraulikzylinders,
cmd
= Volumenstrom)
cmd
= Druck-Istwert)
act
= Drehzahl-Istwert; nur relevant für SvP-Systeme)
= Lage-Istwert; nur relevant für SvP-Syste‐
act
63/77
