2. Präoperative Planung
Verwenden Sie konventionelle oder digitale Röntgen-
schablonen zur korrekten Planung der Rekonstruktion
von Rotationszentrum, Offset und Beinlänge. Bestim-
men Sie die günstigste Position des Implantats und
schätzen Sie dessen passende Grösse. Wenden Sie
auch präoperative Planung an, um möglichen Schwie-
rigkeiten während der Operation zuvorzukommen.

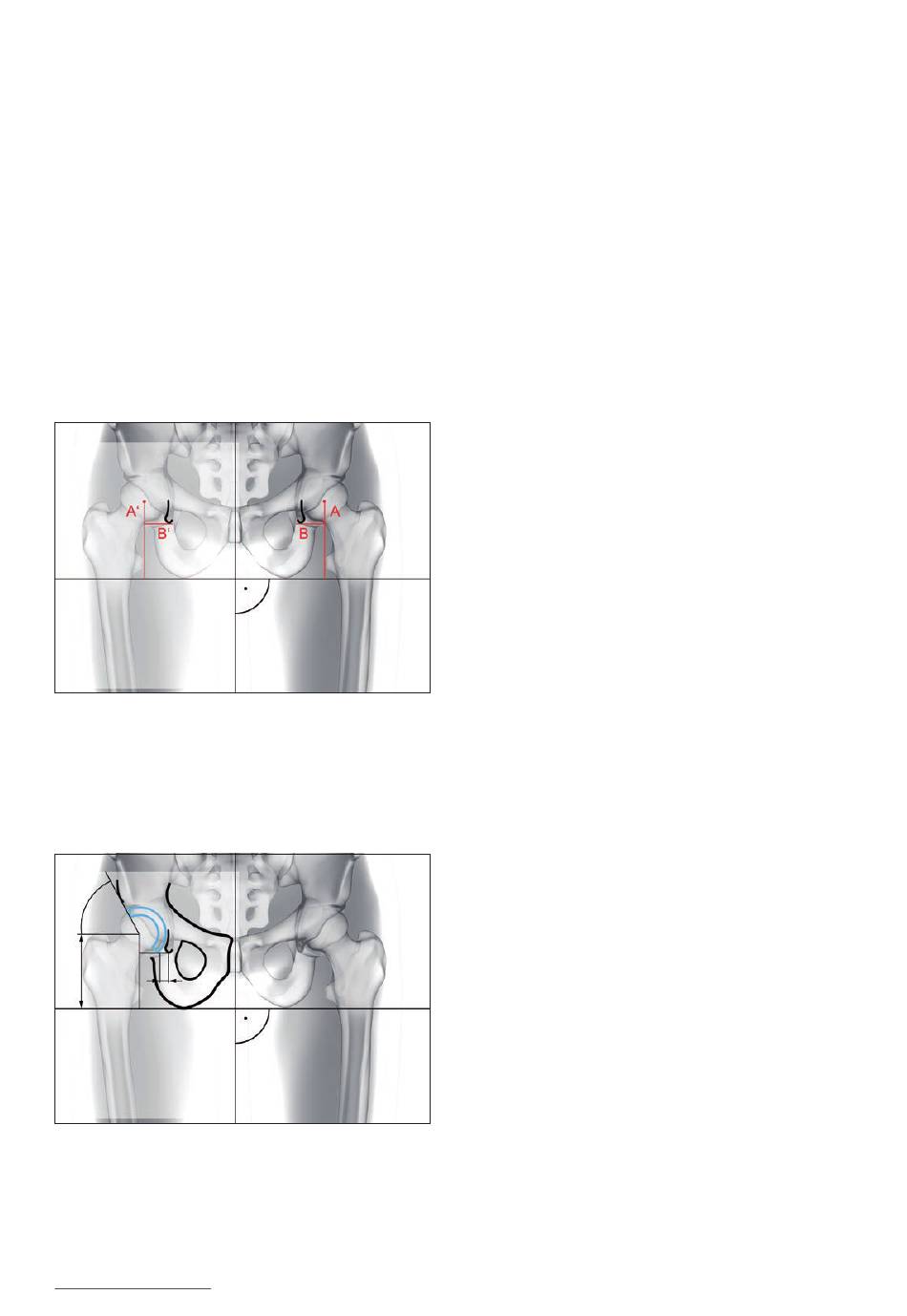

Abb. 1
Abb. 2
6 – DS Evolution System
Beispiel unter Verwendung einer Röntgenauf-
nahme
Wir empfehlen eine Beckenübersichtsaufnahme mit
einem Film-Fokus-Abstand von 120 cm, was einer Ver-
grösserung von 1,15:1 entspricht.
Bestimmung des Rotationszentrums
Zur Bestimmung des Rotationszentrums der zu operie-
renden Seite sind die folgenden Schritte erforderlich:
• Die vertikale Linie wird durch die Mitte der
Symphyse gezogen
• Die horizontale Tangente wird an den Spitzen
der beiden Sitzbeinhöcker ausgerichtet
• Darauf folgt die Messung des Rotationszentrums
des Kopfes auf der gesunden Seite
• Als nächstes wird die vertikale Linie A gezogen,
die dem Abstand zwischen der horizontalen
Linie zwischen den Sitzbeinhöckern und dem
Rotationszentrum entspricht
• Dann wird Linie B gezogen, die medial von der
Köhler-Tränenfigur begrenzt wird
• Schliesslich werden die gemessenen Abstände
A und B von der gesunden auf die zu operierende
Hälfte des Beckens übertragen (entsprechend A'
und B')
Planung der DS Evolution Pfanne
Die Position der DS Evolution Pfanne wird auf Grund-
lage der Kontur der Pfanne, des definierten Rotations-
zentrums, der Position der Köhler-Tränenfigur und des
erforderlichen Neigungswinkels definiert.
• Auswahl der richtigen Grösse der DS Evolution
Pfanne mit Hilfe der DS Evolution Röntgen-
schablone
• Die DS Evolution Pfanne wird graphisch durch
Übertragung von A' und B' der Darstellung der
Hüftpfanne mit einer Neigung von 40° überlagert,
wobei das Rotationszentrum berücksichtigt wird
• Kennzeichnung der zukünftigen Implantatposition
relativ zu den knöchernen Orientierungspunkten
(Köhler-Tränenfigur, kraniolaterales Dach, Osteo-
phyten)
