06 NUTZUNG DES RISE
Dieser Abschnitt behandelt die generelle Funktionsweise
des Shimano STEPS EP8 Systems im Rise sowie die Be-
sonderheiten des exklusiven EP8 RS Systems von Orbea.
Beachte auch das Handbuch zum Shimano EP8 System,
https://si.shimano.com/api/publish/storage/pdf/es/
um/7HC0A/UM-7HC0A-000-SPA.pdf

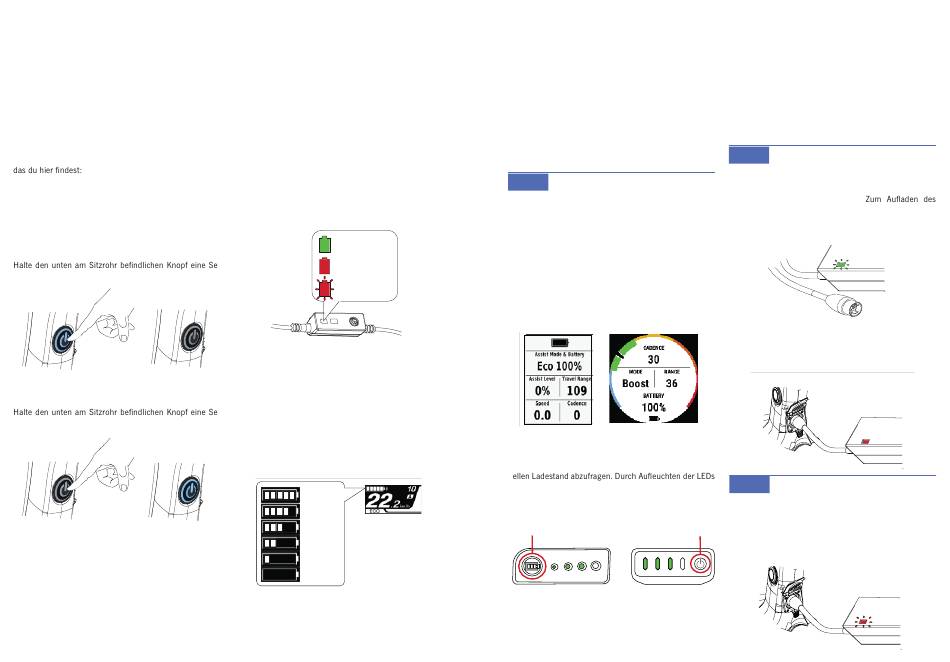

EIN-/AUSSCHALTEN DES RISE
kunde lang gedrückt, um das Rise einzuschalten.
1 Sek.
AUS
EIN
kunde lang gedrückt, um das Rise auszuschalten.
1 Sek.
EIN
AUS
ANZEIGE DES AKKU-LADESTANDES
Der Akku-Ladestand des Rise kann je nach gewählter Aus-
stattung auf verschiedene Arten angezeigt werden.
TECHNISCHES HANDBUCH
KOMBINIERTER LADESTAND VON INTEGRIERTEM
AKKU UND RANGE EXTENDER:
Ist der Range Extender mit dem Fahrrad verbunden, be-
rechnet das System die Gesamtkapazität beider Akkus
(integrierter Akku und Range Extender). Der auf die nach-
folgend beschriebenen Arten angezeigte Ladestand bildet
den kombinierten Ladestand beider Akkus im Verhältnis
zur Gesamtkapazität ab.
LED 1
100% - 21%
-
20% oder weniger
beinahe erschöpft
· MIT VERBINDUNGSEINHEIT SHIMANO EW-EN100:
eingeschaltetem Fahrrad zeigt die LED1 der Verbin-
dungseinheit Shimano EW-EN100 den Ladestand des/
der Akku/s an. Die LED1 leuchtet grün, bis der Ladestand
unter 21% sinkt. Anschließend leuchtet die LED1 rot.
-
Wenn der Akku beinahe erschöpft ist, blinkt die LED1
rot. Vermeide es, den/die Akku/s wiederholt bis zu einem
Ladestand unter 10% zu entladen, ansonsten könnte die
Lebensdauer der Akkuzellen beeinträchtigt werden.
100% - 81%
80% - 61%
60% - 41%
40% - 21%
20% - 1%
0%
· MIT DISPLAY SHIMANO SC-EM800: Ist das SC-EM800
Display verbaut, wird der Ladestand des/der Akkus ent-
sprechende Fehlercode im Display angezeigt.
BLUE PAPER RISE • 2021
· KOMPATIBLE GARMIN GERÄTE. ORBEA RS TOOLBOX:
Über die App Orbea RS Toolbox lassen sich die wesent-
lichen Daten des Orbea Rise auf einem kompatiblen
Garmin Radcomputer anzeigen, darunter auch der La-
destand des/der Akkus in Prozent.
HINWEIS Sollte die verbleibende Energie des Akkus
nicht in Prozent in der App Orbea RS Toolbox
erscheinen, werden diese Daten wieder an-
gezeigt, sobald der Ladestand um 1 % sinkt.
In diesem Moment meldet das EP8-System
den Ladestand des Akkus per ANT Private an
das Garmin Gerät, auf welchem er dann wie-
der angezeigt wird.
Nähere Informationen zu Download und Installation der
Orbea RS Toolbox App auf deinem Garmin Gerät erhältst
du im entsprechenden Abschnitt dieses Handbuchs.
Bei
· ORBEA RS AKKUS: Halte den Einschaltknopf des Range
Extender Akkus für eine Sekunde gedrückt, um den aktu-
wird der Ladestand in 25%-Schritten angezeigt.
1 Sek.
integrierter Akku
AUFLADEN DER AKKUS
HINWEIS Lade den integrierten Akku oder den Range
Extender vor dem ersten Einsatz deines Fahr-
rads vollständig auf.
· INTEGRIERTER ORBEA RS AKKU
integrierten Akkus des Rise schließt du zunächst das
Ladegerät an der Steckdose an. Ohne mit dem Fahrrad
verbunden zu sein, blinkt die LED des Ladegeräts grün.
Öffne die Abdeckung der Ladebuchse des Rise und ver-
binde das Ladegerät. Die LED des Ladegeräts leuchtet
während des Ladevorgangs dauerhaft rot.
Sollte die LED beim Verbinden des Ladege-
HINWEIS
räts mit dem Fahrrad oder dem Range Ex-
tender rot blinken, liegt ein Problem mit dem
Ladevorgang vor. Trenne das Ladegerät um-
gehend von dem Fahrrad oder dem Akku und
1 Sek.
setze dich mit einem autorisierten Händler in
Verbindung.
Range Extender
