MTZH 535 076/2007-06 | TS 2plus
SE 2/R:
3 842 531 137
3 842 535 068
SE 2/R-H:
3 842 536 684
+
SE 2/R-V
:
3 842 537 367
Lieferzustand/Lieferumfang
Condition on delivery/scope of delivery
供货状态/供货范围

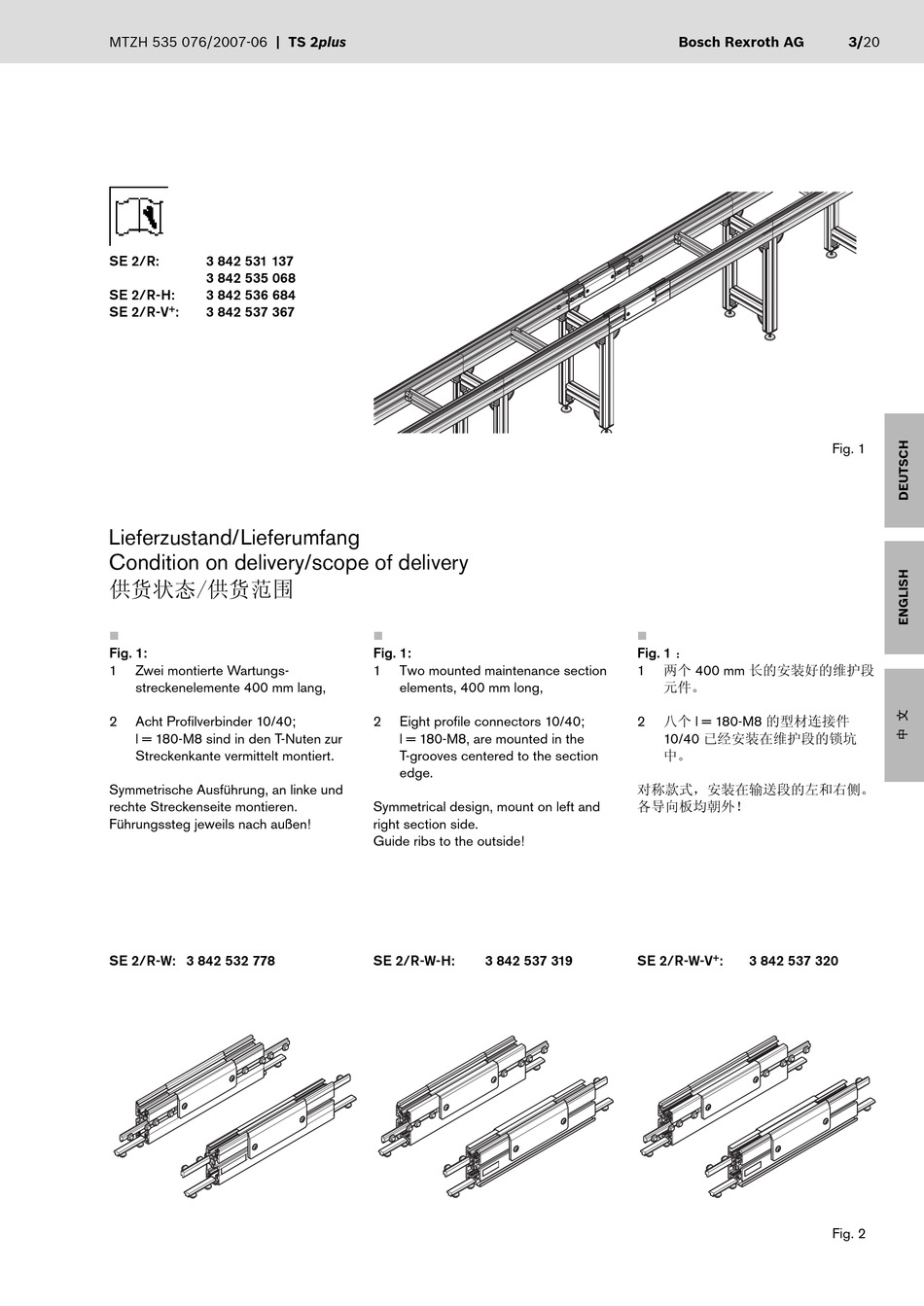

Fig. 1:
1
Zwei montierte Wartungs-
streckenelemente 400 mm lang,
2
Acht Profi lverbinder 10/40;
l = 180-M8 sind in den T-Nuten zur
Streckenkante vermittelt montiert.
Symmetrische Ausführung, an linke und
rechte Streckenseite montieren.
Führungssteg jeweils nach außen!
SE 2/R-W: 3 842 532 778
Fig. 1:
1
Two mounted maintenance section
elements, 400 mm long,
2
Eight profi le connectors 10/40;
l = 180-M8, are mounted in the
T-grooves centered to the section
edge.
Symmetrical design, mount on left and
right section side.
Guide ribs to the outside!
SE 2/R-W-H:
3 842 537 319
Bosch Rexroth AG
Fig. 1 ：
两个 400 mm 长的安装好的维护段
1
元件。
八个 l = 180-M8 的型材连接件
2
10/40 已经安装在维护段的锁坑
中。
对称款式，安装在输送段的左和右侧。
各导向板均朝外！
+
SE 2/R-W-V
:
3 842 537 320
3/20
Fig. 1
