WARTUNG
Beleuchtung

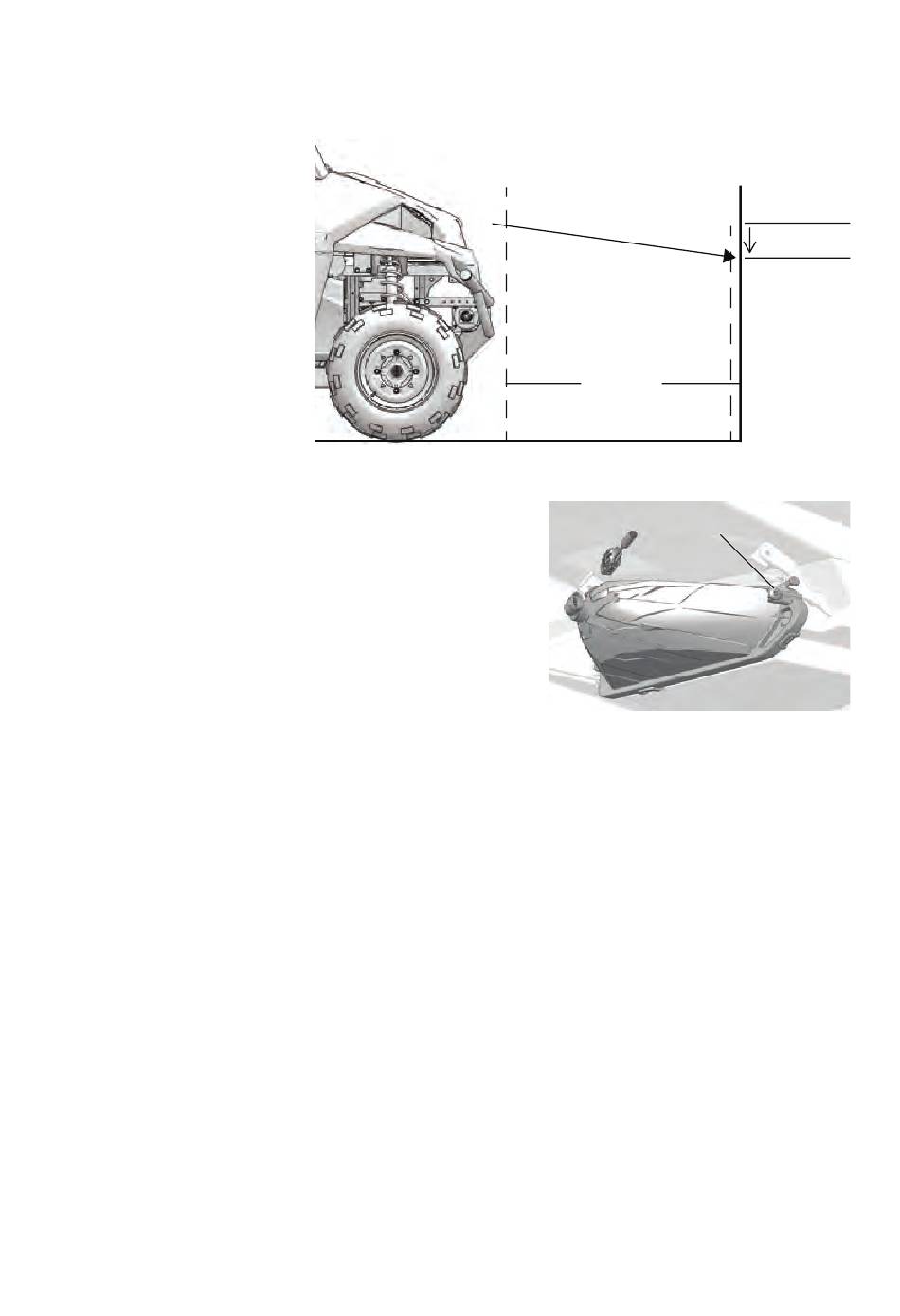

Einstellen der Scheinwerfer

1. Fahrzeug auf ebenem
Untergrund so aufstellen,
dass sich die Scheinwer-
fer etwa 7,6 m (25 ft) von
einer Wand entfernt
befinden.
2. Den Abstand vom Boden
bis zur Mitte eines
Scheinwerfers messen
und in derselben Höhe
eine Markierung an der
Wand anzeichnen.
3. Bremsen betätigen.
Schlüsselschalter einschalten. Scheinwerfer einschalten.
4. Den Widerschein des Scheinwerferstrahls an der
Wand beobachten. Der hellste Teil des Scheinwer-
fer-Lichtstrahls muss sich 20 cm (8 in) unter der
angezeichneten Markierung befinden. Beim
Messen muss das Gewicht des Fahrers auf dem
Sitz mitberücksichtigt werden.
5. Wenn ein Scheinwerfer neu eingestellt werden
muss, kann dies mit der Justierschraube gesche-
hen, die sich unter der Fronthaube befindet bzw.
vom Radlauf aus zugänglich ist.
6. Die Schraube lockern, den Scheinwerfer einstellen und die Schraube wieder
anziehen.
7. Die Schritte 4–6 wiederholen, bis der Scheinwerfer korrekt eingestellt ist.
64
x
7,6 m
(25 ft)
x
20 cm (8 in)
Einstellschraube
