8.2
Sensorsteuerung (USB)
Pin
Signal
1
USB D+
2
USB D-
3
USB VCC
4
GND

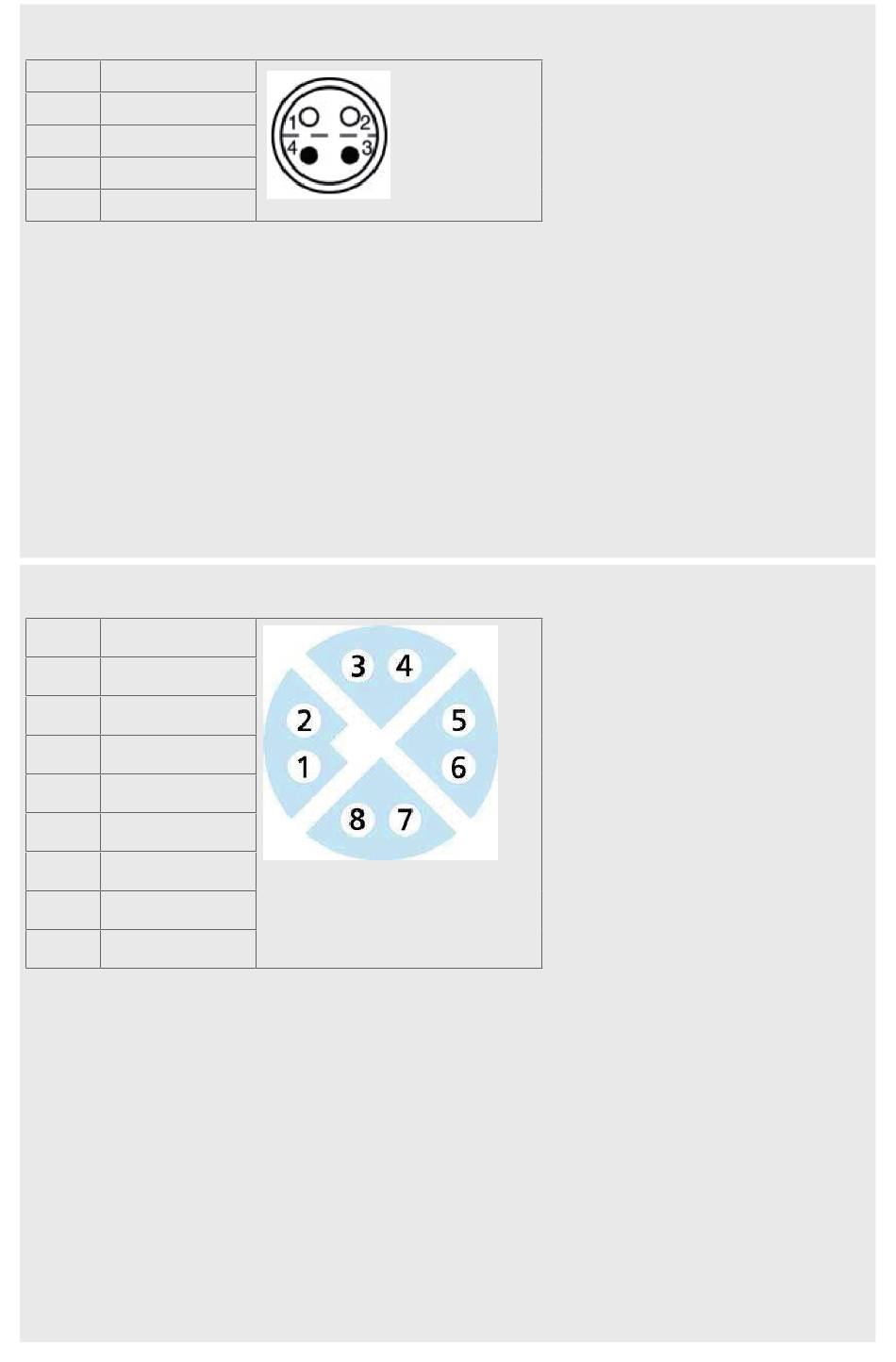

Abb. 3 Pinbelegung Steckverbinder USB-Buchse
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Der Sensor wird über die vorhandene USB 2.0-Schnittstelle konfiguriert und gesteuert.
Es darf ausschließlich das mitgelieferte USB-Kabel verwendet werden.
Auf der Sensorseite wird ein 4-poliger LEMO PushPull-Stecker verwendet.
Der USB-A Stecker auf der PC-Seite kann an einer USB 2.0 oder USB 3.0 Buchse
verwendet werden.
Der Betrieb des Sensors über USB erfordert die Installation des entsprechenden
Treibers von der Software-CD.
8.3
Bilddatenübertragung (Gigabit Ethernet)
Pin
Signal
1
Data1+
2
Data1-
3
Data2+
4
Data3+
5
Data3-
6
Data2-
7
Data4+
8
Data4-
Abb. 4 Pinbelegung Steckverbinder Ethernet-Buchse
Für die Bilddatenausgabe der Kameras über Gigabit Ethernet verfügt der Sensor über
zwei Gigabit Ethernet-Schnittstellen. Der Sensor unterstützt ausschließlich die Übertra-
gung mit 1 Gbit.
Auf der Sensorseite werden 8-polige, X-codierte, M12-Rundsteckverbinder mit Ver-
schraubung verwendet.
Der Anschluss und das Festschrauben der Ethernet-Kabel an den Sensor ist von
Hand ohne Werkzeug möglich.
