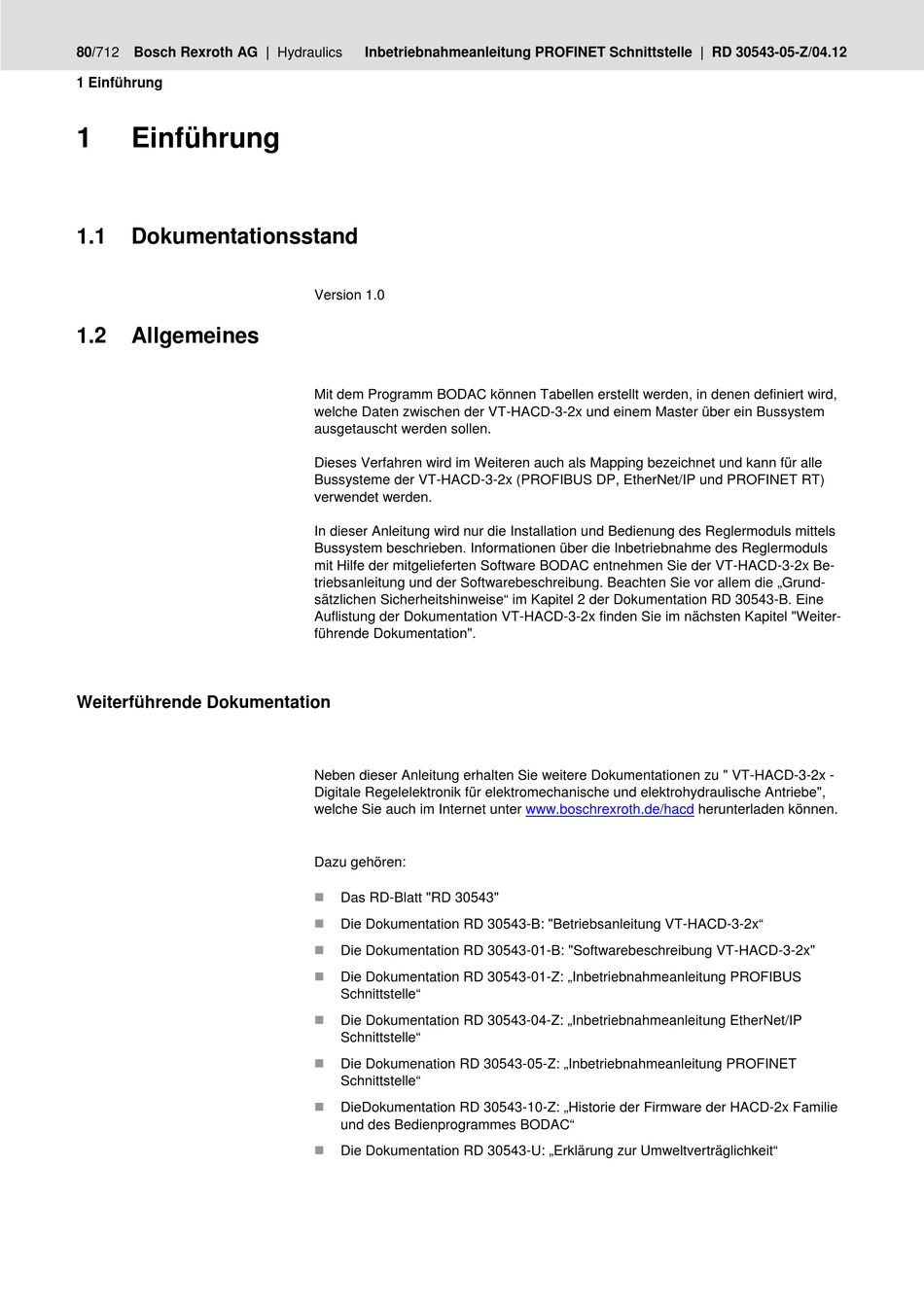

80/712 Bosch Rexroth AG | Hydraulics
1 Einführung
1
Einführung
1.1
Dokumentationsstand
1.2
Allgemeines
Weiterführende Dokumentation
Inbetriebnahmeanleitung PROFINET Schnittstelle | RD 30543-05-Z/04.12
Version 1.0
Mit dem Programm BODAC können Tabellen erstellt werden, in denen definiert wird,
welche Daten zwischen der VT-HACD-3-2x und einem Master über ein Bussystem
ausgetauscht werden sollen.
Dieses Verfahren wird im Weiteren auch als Mapping bezeichnet und kann für alle
Bussysteme der VT-HACD-3-2x (PROFIBUS DP, EtherNet/IP und PROFINET RT)
verwendet werden.
In dieser Anleitung wird nur die Installation und Bedienung des Reglermoduls mittels
Bussystem beschrieben. Informationen über die Inbetriebnahme des Reglermoduls
mit Hilfe der mitgelieferten Software BODAC entnehmen Sie der VT-HACD-3-2x Be-
triebsanleitung und der Softwarebeschreibung. Beachten Sie vor allem die „Grund-
sätzlichen Sicherheitshinweise" im Kapitel 2 der Dokumentation RD 30543-B. Eine
Auflistung der Dokumentation VT-HACD-3-2x finden Sie im nächsten Kapitel "Weiter-
führende Dokumentation".
Neben dieser Anleitung erhalten Sie weitere Dokumentationen zu " VT-HACD-3-2x -
Digitale Regelelektronik für elektromechanische und elektrohydraulische Antriebe",
welche Sie auch im Internet unter
Dazu gehören:
Das RD-Blatt "RD 30543"
Die Dokumentation RD 30543-B: "Betriebsanleitung VT-HACD-3-2x"
Die Dokumentation RD 30543-01-B: "Softwarebeschreibung VT-HACD-3-2x"
Die Dokumentation RD 30543-01-Z: „Inbetriebnahmeanleitung PROFIBUS
Schnittstelle"
Die Dokumentation RD 30543-04-Z: „Inbetriebnahmeanleitung EtherNet/IP
Schnittstelle"
Die Dokumenation RD 30543-05-Z: „Inbetriebnahmeanleitung PROFINET
Schnittstelle"
DieDokumentation RD 30543-10-Z: „Historie der Firmware der HACD-2x Familie
und des Bedienprogrammes BODAC"
Die Dokumentation RD 30543-U: „Erklärung zur Umweltverträglichkeit"
www.boschrexroth.de/hacd
herunterladen können.
