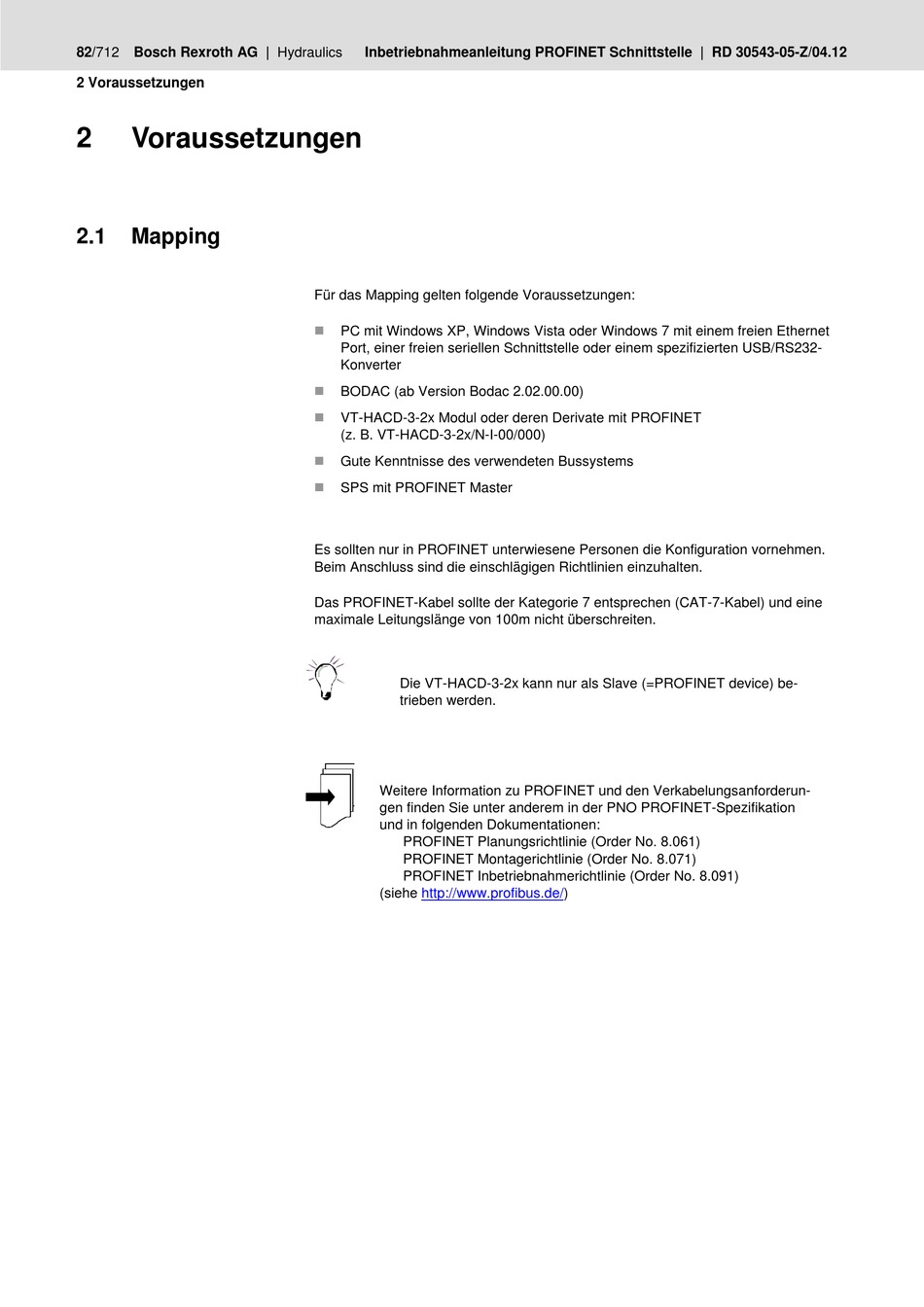

82/712 Bosch Rexroth AG | Hydraulics
2 Voraussetzungen
2 Voraussetzungen
2.1 Mapping
Inbetriebnahmeanleitung PROFINET Schnittstelle | RD 30543-05-Z/04.12
Für das Mapping gelten folgende Voraussetzungen:

PC mit Windows XP, Windows Vista oder Windows 7 mit einem freien Ethernet
Port, einer freien seriellen Schnittstelle oder einem spezifizierten USB/RS232-
Konverter

BODAC (ab Version Bodac 2.02.00.00)

VT-HACD-3-2x Modul oder deren Derivate mit PROFINET
(z. B. VT-HACD-3-2x/N-I-00/000)

Gute Kenntnisse des verwendeten Bussystems

SPS mit PROFINET Master
Es sollten nur in PROFINET unterwiesene Personen die Konfiguration vornehmen.
Beim Anschluss sind die einschlägigen Richtlinien einzuhalten.
Das PROFINET-Kabel sollte der Kategorie 7 entsprechen (CAT-7-Kabel) und eine
maximale Leitungslänge von 100m nicht überschreiten.
Die VT-HACD-3-2x kann nur als Slave (=PROFINET device) be-
trieben werden.
Weitere Information zu PROFINET und den Verkabelungsanforderun-
gen finden Sie unter anderem in der PNO PROFINET-Spezifikation
und in folgenden Dokumentationen:
PROFINET Planungsrichtlinie (Order No. 8.061)
PROFINET Montagerichtlinie (Order No. 8.071)
PROFINET Inbetriebnahmerichtlinie (Order No. 8.091)
(siehe http://www.profibus.de/)
