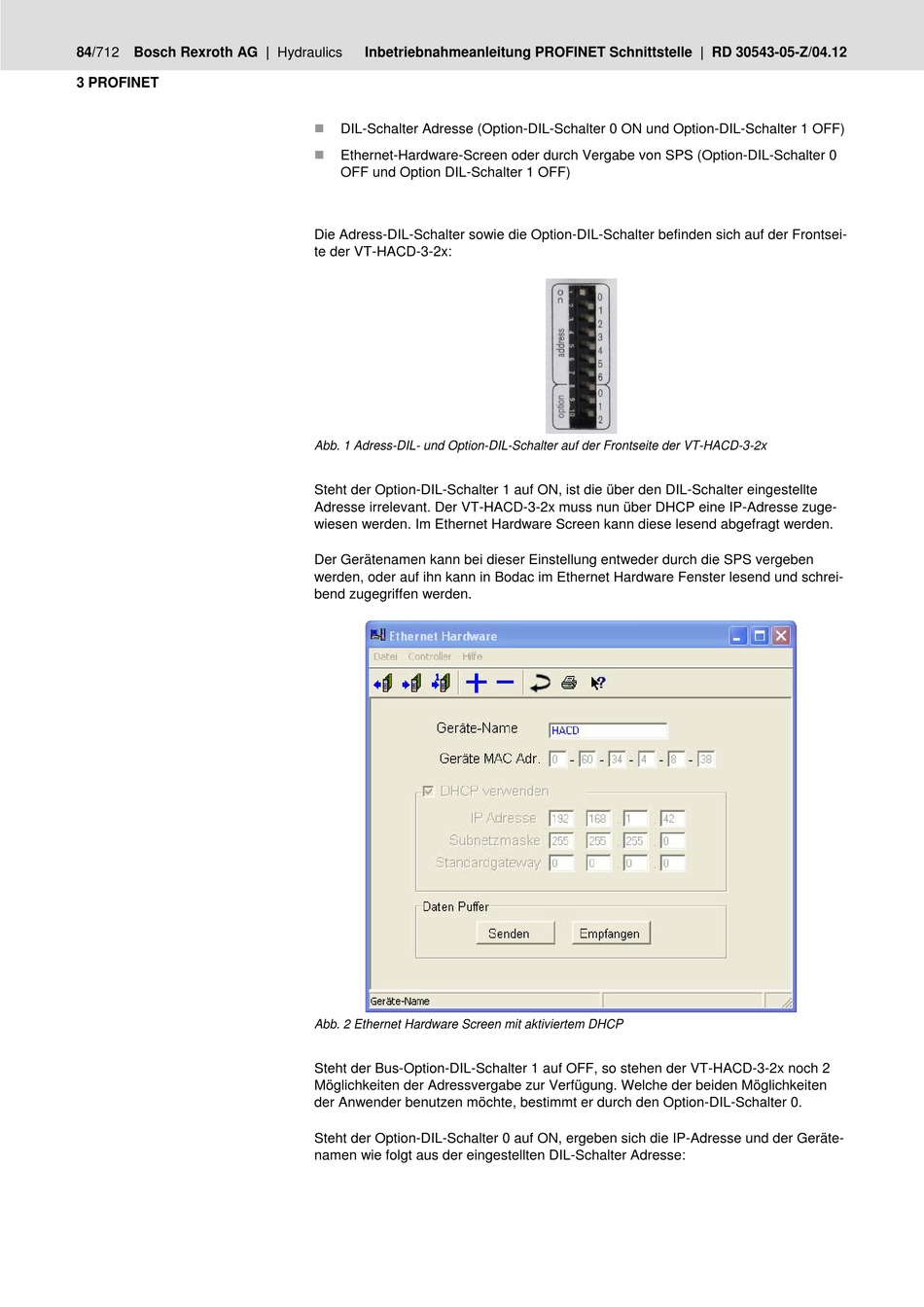

84/712 Bosch Rexroth AG | Hydraulics
3 PROFINET
Inbetriebnahmeanleitung PROFINET Schnittstelle | RD 30543-05-Z/04.12
DIL-Schalter Adresse (Option-DIL-Schalter 0 ON und Option-DIL-Schalter 1 OFF)
Ethernet-Hardware-Screen oder durch Vergabe von SPS (Option-DIL-Schalter 0
OFF und Option DIL-Schalter 1 OFF)
Die Adress-DIL-Schalter sowie die Option-DIL-Schalter befinden sich auf der Frontsei-
te der VT-HACD-3-2x:
Abb. 1 Adress-DIL- und Option-DIL-Schalter auf der Frontseite der VT-HACD-3-2x
Steht der Option-DIL-Schalter 1 auf ON, ist die über den DIL-Schalter eingestellte
Adresse irrelevant. Der VT-HACD-3-2x muss nun über DHCP eine IP-Adresse zuge-
wiesen werden. Im Ethernet Hardware Screen kann diese lesend abgefragt werden.
Der Gerätenamen kann bei dieser Einstellung entweder durch die SPS vergeben
werden, oder auf ihn kann in Bodac im Ethernet Hardware Fenster lesend und schrei-
bend zugegriffen werden.
Abb. 2 Ethernet Hardware Screen mit aktiviertem DHCP
Steht der Bus-Option-DIL-Schalter 1 auf OFF, so stehen der VT-HACD-3-2x noch 2
Möglichkeiten der Adressvergabe zur Verfügung. Welche der beiden Möglichkeiten
der Anwender benutzen möchte, bestimmt er durch den Option-DIL-Schalter 0.
Steht der Option-DIL-Schalter 0 auf ON, ergeben sich die IP-Adresse und der Geräte-
namen wie folgt aus der eingestellten DIL-Schalter Adresse:
