Flusssensor einlegen
1
2
3b
a
3
Version: 12 | Ausgabedatum: 04. Februar 2021
1
4
3b
a
3
4

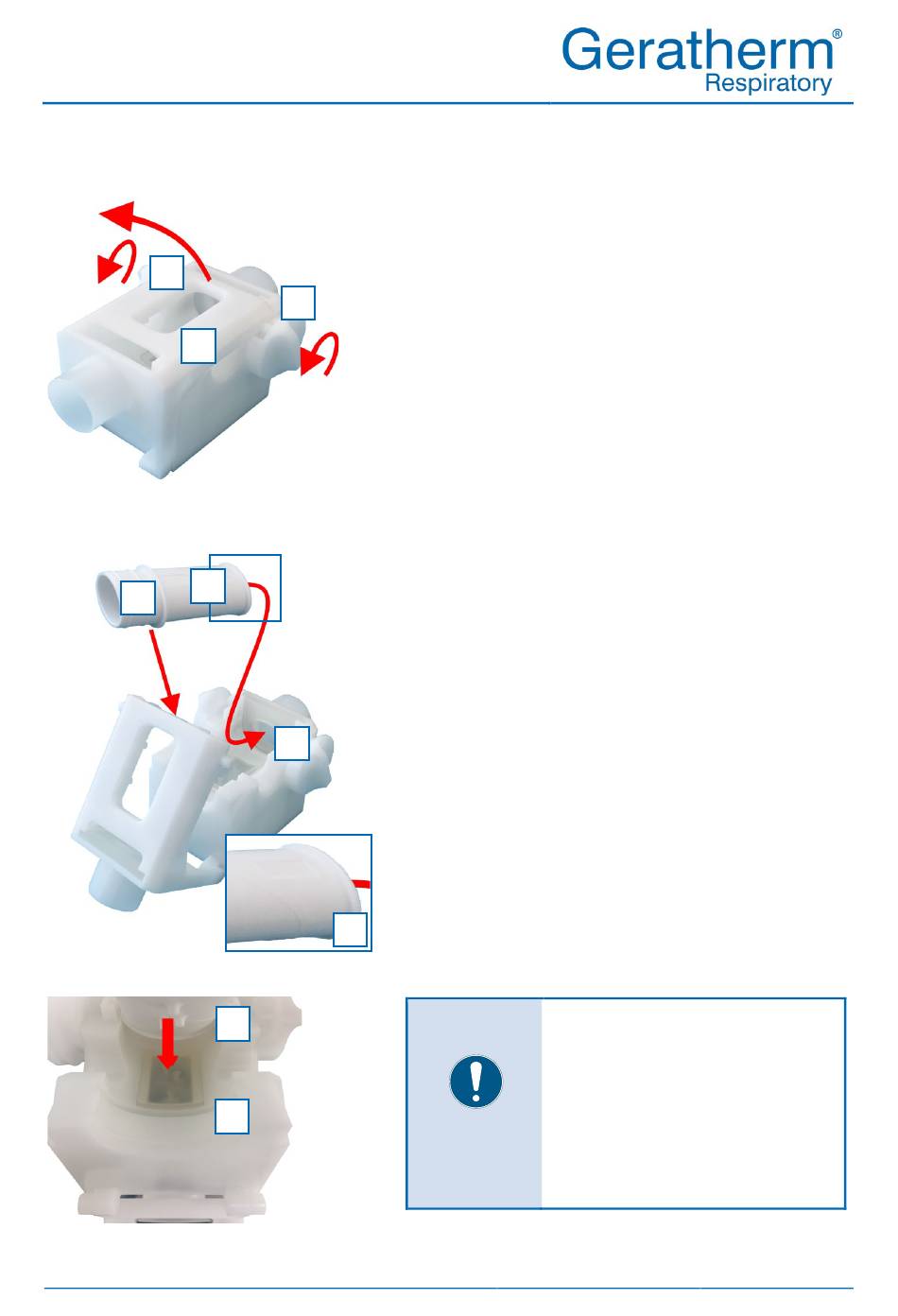

1. Verschlussklappe [2] an der Flow
Einheit öffnen
Dazu:
Drehverschlüsse [1] auf der linken und
rechten Seite aufschrauben
und
Verschlussklappe [2] nach oben
öffnen.
2. Flussensor [3] einsetzen
Dazu:
Patientenferne Seite mit Anschluss-
stutzen [3b] vorsichtig in die dafür
vorgesehene Aufnahme mit Silikon-
dichtung [4] drücken.
Patientennahe Seite [3a] in die
Aufnahme drücken.
3. Verschlussklappe schließen und
verriegeln
Dazu:
In umgekehrter Reihenfolge vorgehen,
wie unter Punkt 1 beschrieben.
Messfunktion könnte
beeinträchtigt werden.
Deshalb: Darauf achten,
dass Anschlussstutzen
Achtung
[3a] des Sensors in die
SI093
Silikondichtung [4]
eintaucht!
