Gebrauchsanweisung
Diffustik / Variante PFTstik
Serien-Nr.: xx|8|401|yyy und 2401xxxxx
Funktionsstörungen möglich.
Grund: Komponenten und z.B. Steckverbindungen können
beschädigt werden. Deshalb:
Achtung
a
2
Version: 12 | Ausgabedatum: 04. Februar 2021
Alle Verbindungen sorgfältig und ohne zu großen
Kraftaufwand herstellen!
1
2
3

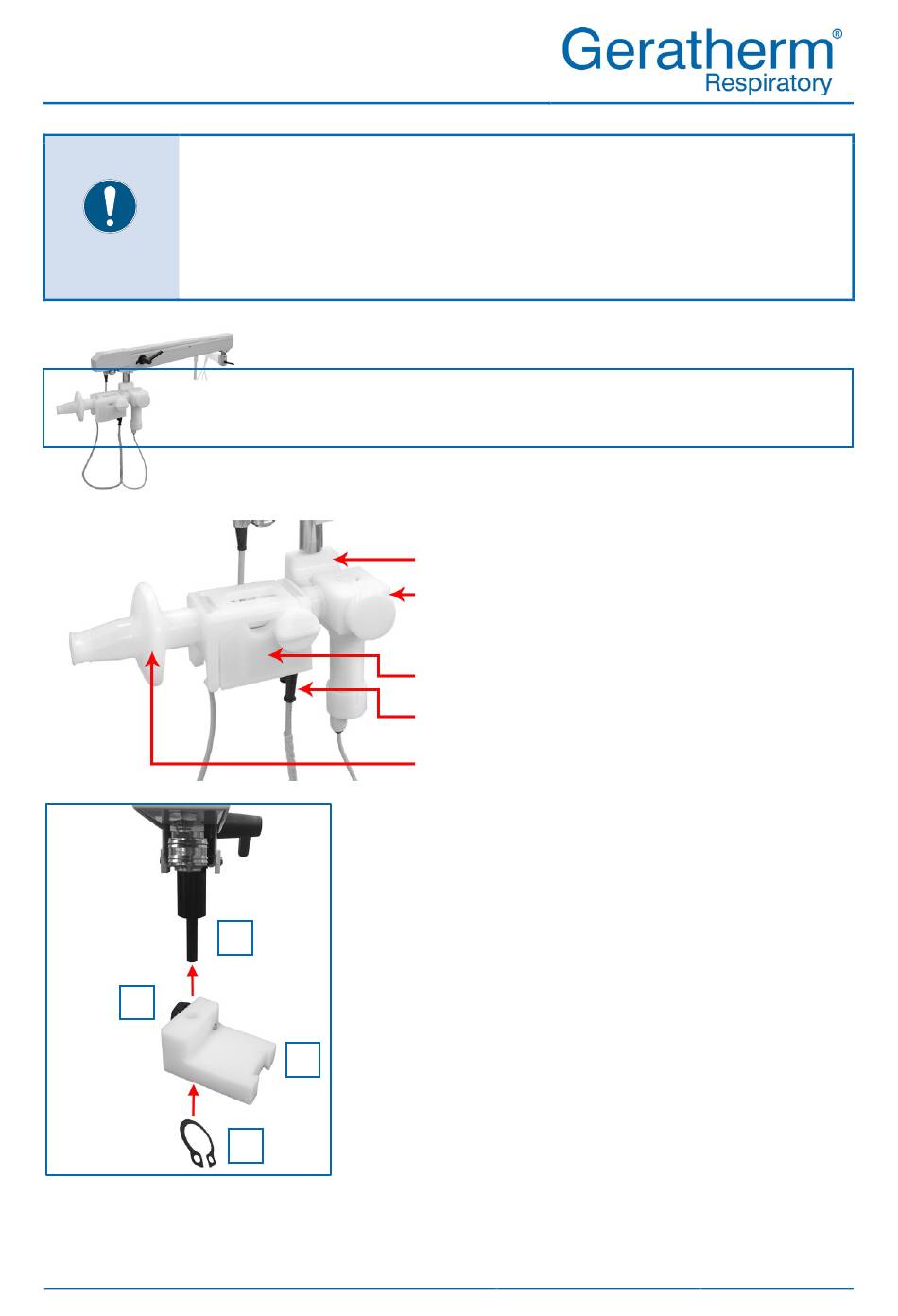

Flow-Messsystem und Shuttersystem
am Gerätearm
Stativhalteplatte
Shutter Block mit Shutter Plug
(ab Prod. 11 / 2018)
Flowsensor-Aufnahme
Anchlusskabel
Neumofilt
1. Befestigen der Stativhalteplatte [2]
am Gerätearm
Dazu:
Stativhalteplatte auf den Bolzen [1]
am Gerätearm stecken.
Mit dem Drehknopf [2a] soweit
festdrehen, dass die Stativhalteplatte
noch beweglich bleibt.
Sprengring [3] an Bolzen [1]
anbringen.
Seite 59
