4.2. Wechsel Lagereinheit (Welle - Lager - Hut), Spannrolle und Zahnriemen
Wartungssatz Lagereinheit PSKITWLC44
Spannrolle Q531053020
Zahnriemen Q6158.419

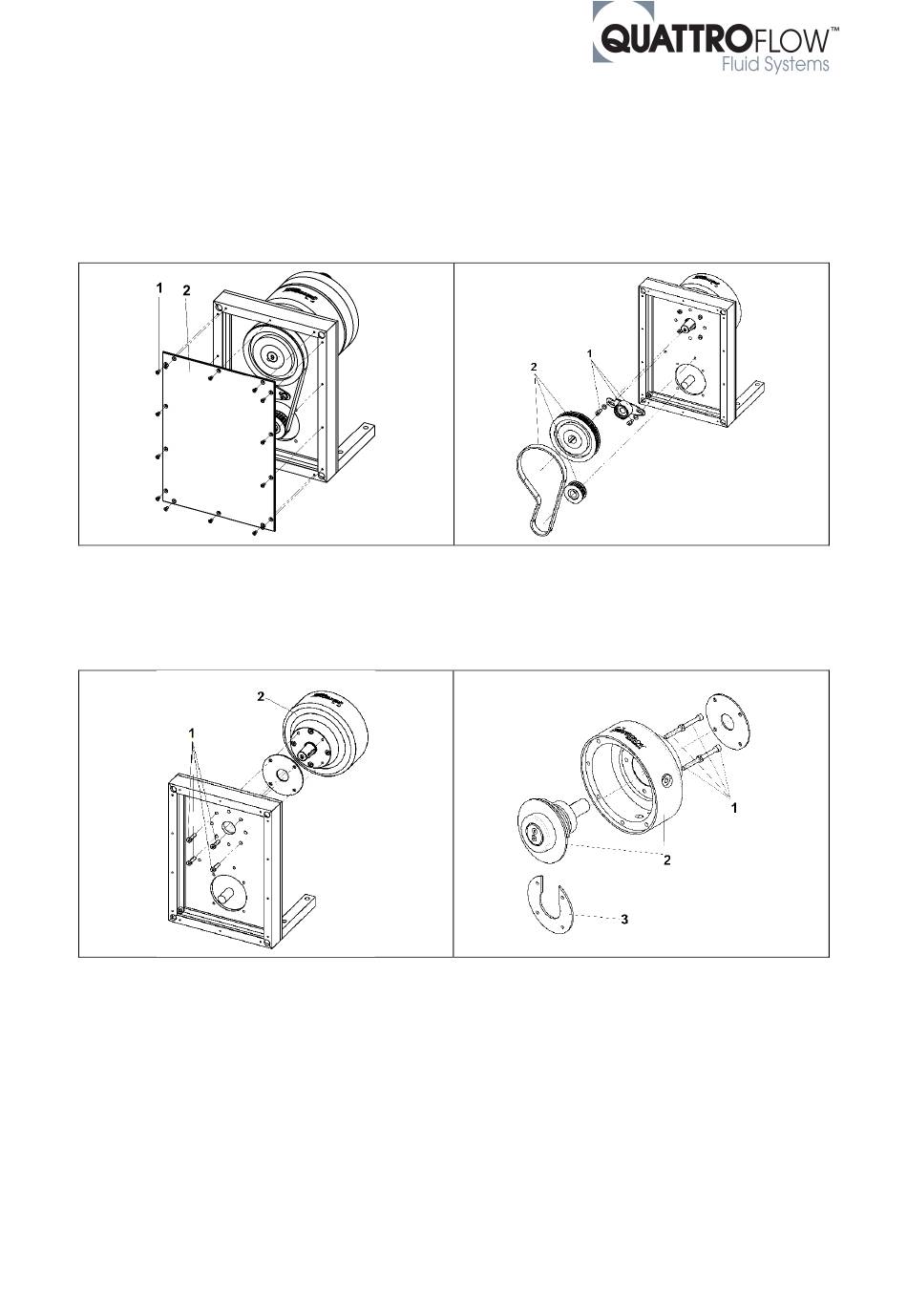

Bitte folgen Sie der Bildfolge für die Demontage und die anschließende Montage (in umgekehrter
Reihenfolge) unter Verwendung des o.g. Wartungssatzes bzw. der Spannrolle und des Zahnriemens.
1. Senkkopfschrauben lösen
2. Abdeckplatte abnehmen
1. Zylinderkopfschrauben lösen. ACHTUNG!
Ringantrieb ist somit gelöst! Sehr schwer
(ca. 18kg).
Zusammenbau in umgekehrter Reihenfolge.
Montage der Fördereinheit (siehe Abschnitt 4.1.2)
1. Zylinderkopfschrauben lösen und
Spannrolle entnehmen
2. Gewindehülsen lösen und Zahnscheiben
inkl. Zahnriemen demontieren
1. Zylinderkopfschrauben lösen
2. Demontage der Welle-Lager-Kappe-Einheit
aus Lagergehäuse
3. Fixierring entfernen
QF5050S; Ausgabe 2020-02; Seite 14 von 19
